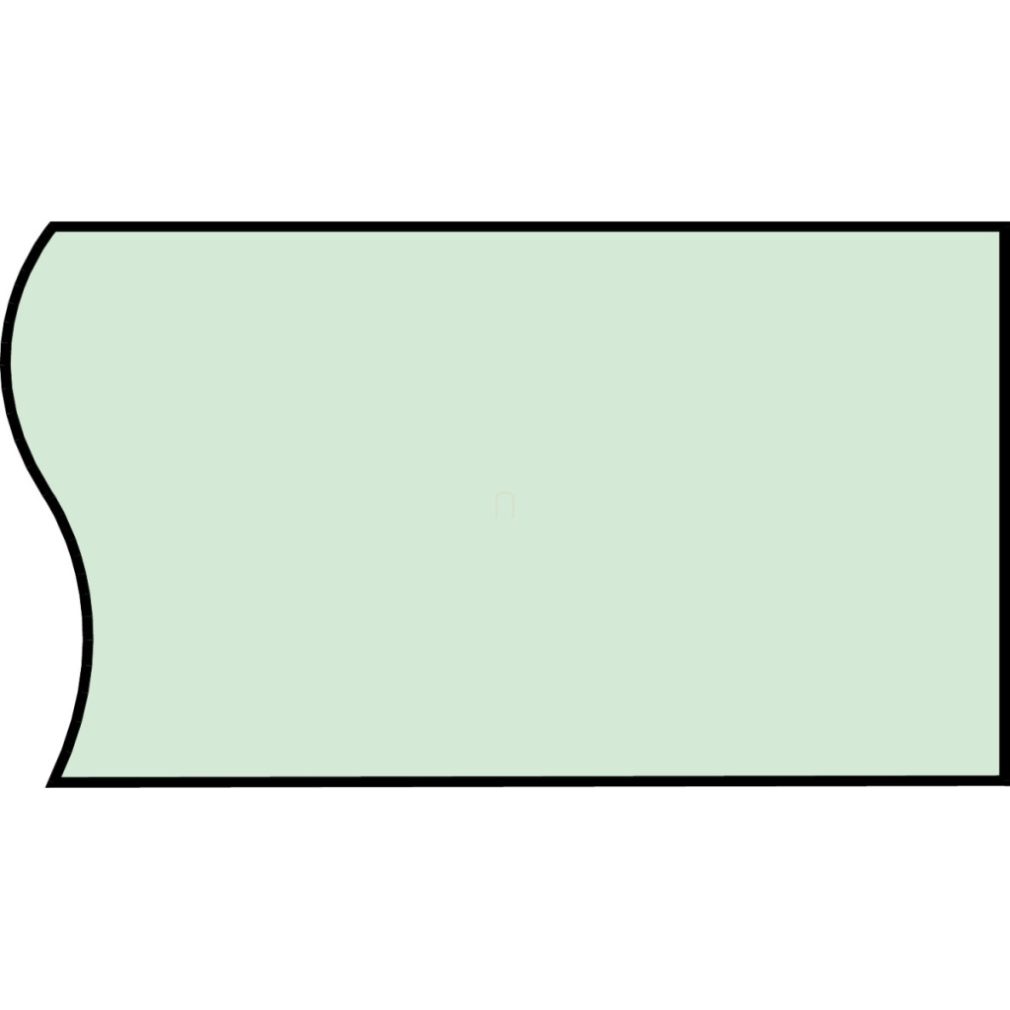

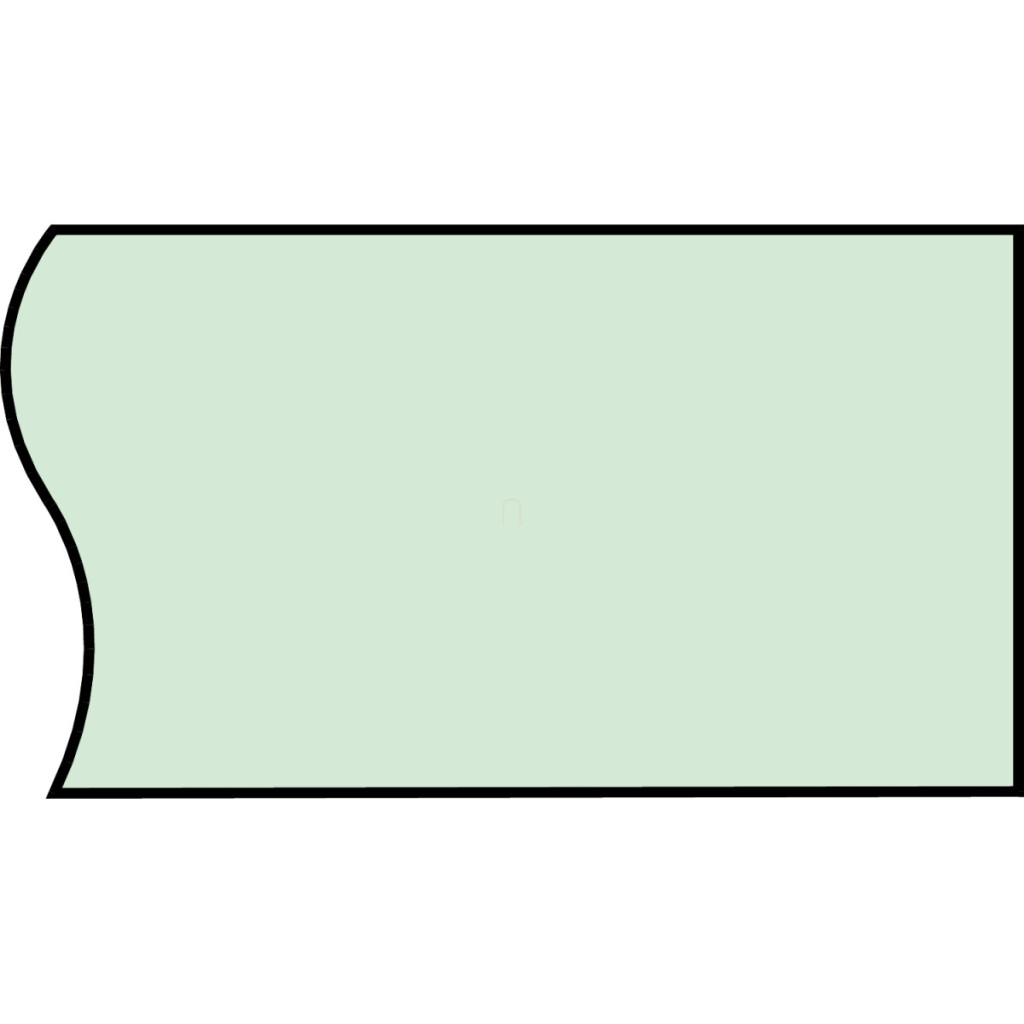

Ca parte a gamei de produse Linergy BS, bara colectoare orizontală plată LVS04536 de la Schneider Electric este o componentă fiabilă pentru sistemele electrice industriale. Această bară colectoare netedă, fără găuri, cu o capacitate de încărcare de 800 A, a fost dezvoltată special pentru gama de produse PrismaSeT și este alegerea perfectă pentru sistemele cu curent mai mare. Bara colectoare plată, cu o secțiune transversală de 60x5 mm și o lungime de 2000 mm, este disponibilă într-o finisare de culoare naturală, iar designul său excepțional de robust permite o capacitate de încărcare continuă de 800 A la o temperatură de funcționare de până la 35 °C, cu protecție IP31. Pentru aplicații cu protecție IP mai mare (peste IP31), capacitatea maximă de încărcare este de 750 A. Bara colectoare este extrem de rezistentă în ceea ce privește rezistența la scurtcircuit, cu o valoare de 15 kA (1 secundă) pentru 2 suporturi și până la 40 kA (1 secundă) pentru 3 suporturi, oferind o siguranță remarcabilă chiar și în cazul unor supratensiuni bruște. Flexibilitatea sa de instalare este sporită și mai mult de faptul că poate fi utilizată atât în poziții de funcționare superioare, cât și inferioare și poate fi montată în dulapuri și canale de cabluri de diferite dimensiuni (dulapuri de 650 mm, 650+150 mm și canale de cabluri cu lățimea de 300 mm și 400 mm). Această flexibilitate de instalare este deosebit de avantajoasă în sistemele electrice complexe, unde spațiul este limitat. Linergy BS LVS04536 este compatibil cu carcasele PrismaSeT și PrismaSeT P, ceea ce îl face alegerea optimă pentru integrarea în sistem. Produsul este fabricat în conformitate cu IEC 61439-1 și IEC 61439-2, care garantează o calitate standardizată, și este certificat ASTA, dovedind calitatea înaltă a barei colectoare și conformitatea acesteia cu cele mai stricte cerințe industriale. Aceste standarde și certificări garantează că produsul îndeplinește cele mai înalte standarde de siguranță și performanță, ceea ce este esențial pentru funcționarea fiabilă a sistemelor industriale de distribuție a energiei electrice.
Schneider Electric PrismaSeT - LVS04536 - Șină plată orizontală, 60x5mm date tehnice
Caracteristici principale
Denumirea produsului: Linergy BS
Tipul produsului: Bară colectoare
Familia de produse: Linergy
Compatibilitate: Dulapuri PrismaSeT PrismaSeT P
Descriere: Bară colectoare plată
Cantitate: 1 buc.
Caracteristici de instalare
Direcție de instalare: Orizontală, poziție de funcționare: sus sau jos
Opțiuni de instalare: Dulap cu lățimea de 650 mm, dulap cu lățimea de 650+150 mm, canal pentru cabluri cu lățimea de 300 mm, canal pentru cabluri cu lățimea de 400 mm
Parametri electrici
Curent nominal de funcționare: 800 A la 35 °C
Sarcina de curent admisibilă: 800 A la 35 °C cu protecție IP31 sau inferioară, 750 A la 35 °C cu protecție IP31 superioară
Capacitate nominală de transport a curentului pe termen scurt: 15 kA (1 s) cu 2 suporturi, 40 kA (1 s) cu 3 suporturi
Caracteristici fizice
Secțiune transversală: 60 x 5 mm
Lungime: 2000 mm
Lățime: 60 mm
Adâncime: 5 mm
Culoare: Natural
Tip de conectare: Fără găuri
Standarde și certificări
Standarde: IEC 61439-2, IEC 61439-1
Certificări: ASTA
