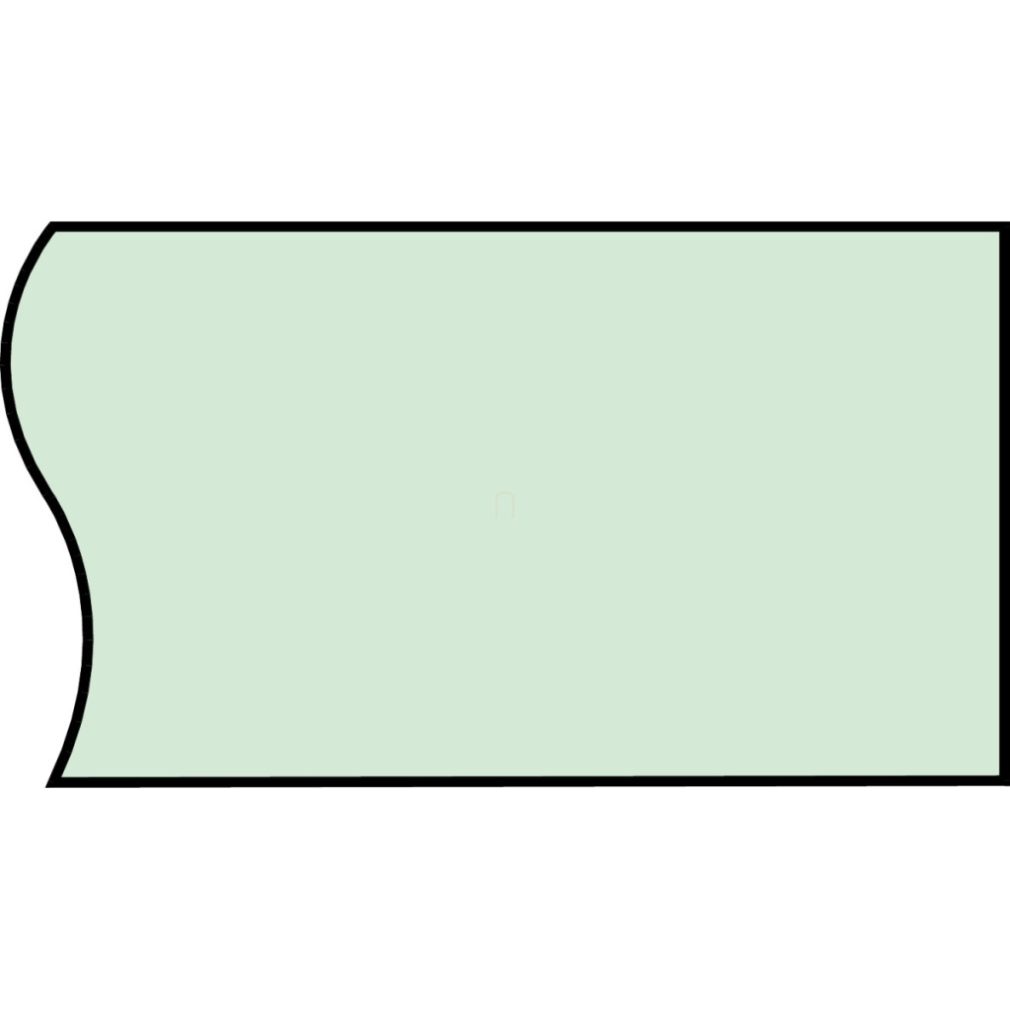

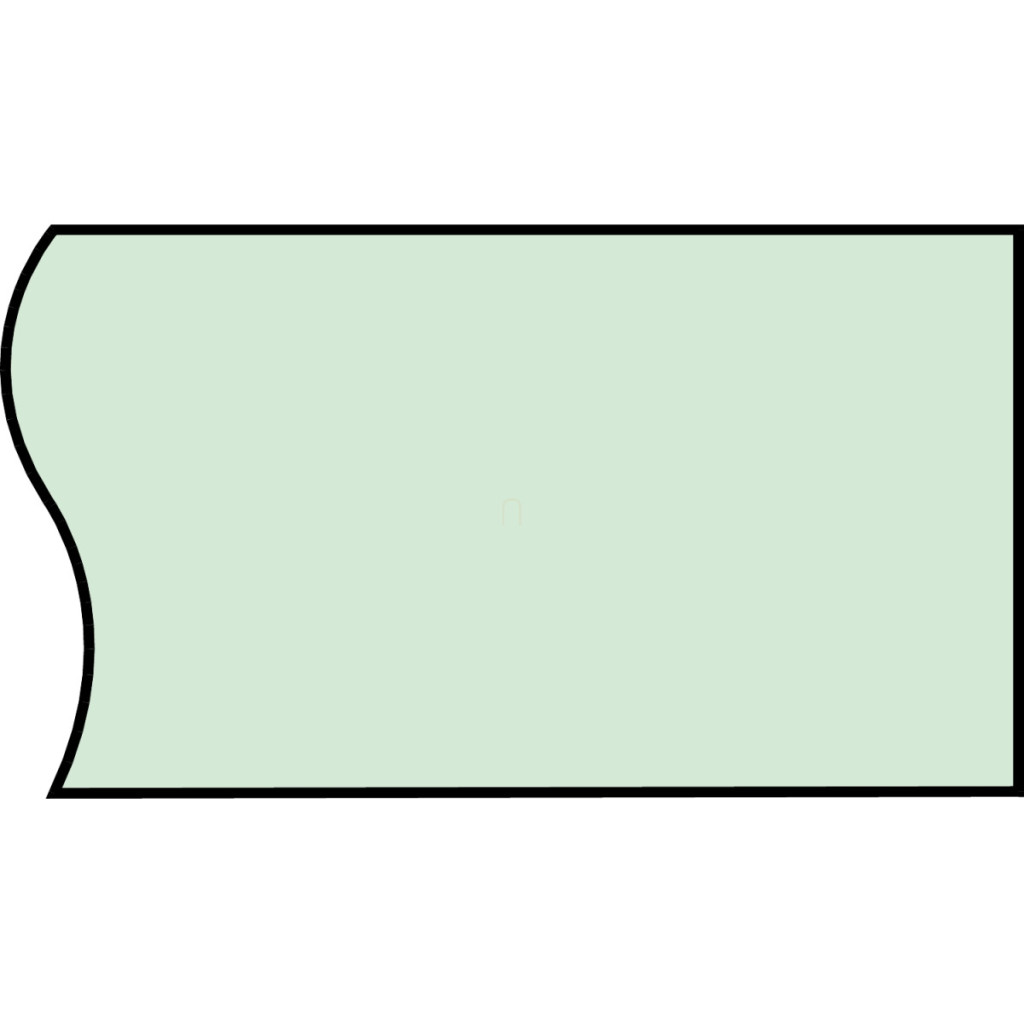

Bara colectoare orizontală netedă LVS04546 din gama Linergy BS de la Schneider Electric este alegerea ideală pentru dulapurile de distribuție PrismaSeT P și sistemele modulare. Această bară colectoare plată de calitate profesională funcționează în mod fiabil chiar și la un curent nominal de 1400 A, fiind perfectă pentru utilizarea în sisteme de alimentare cu energie electrică în instalații industriale și comerciale de mari dimensiuni. Bara colectoare plată fără găuri, cu lungimea de 2000 mm și secțiunea transversală de 60 x 10 mm, este disponibilă într-o finisare de culoare naturală și oferă diverse opțiuni de instalare. Poate fi utilizată în poziție orizontală, montată în partea superioară sau inferioară, în dulapuri de distribuție de diferite dimensiuni: dulapuri de 650 mm, dulapuri de 650+150 mm și canale de dulapuri cu lățimea de 300 mm sau 400 mm. Bara colectoare LVS04546 are o temperatură optimă de funcționare de 35 °C, la care curentul admisibil este de 1400 A sub nivelul de protecție IP31 și de 1250 A peste nivelul de protecție IP31. Bară colectoare Linergy BS are o rezistență remarcabilă la scurtcircuit: 40 kA (1 s) cu 2 suporturi, 65 kA (1 s) cu 3 suporturi și până la 75 kA (1 s) cu 4 suporturi. Acest parametru tehnic excelent asigură protecția adecvată a sistemului chiar și în cazul unor suprasarcini sau scurtcircuite bruște. Modelul Schneider Electric LVS04546 este conform cu standardele internaționale IEC 61439-1 și IEC 61439-2 și este, de asemenea, certificat ASTA, ceea ce confirmă calitatea și fiabilitatea ridicate ale produsului. Bară colectoare Linergy BS LVS04546 este recomandată în special pentru instalații industriale și comerciale în care sunt esențiale o alimentare cu energie de înaltă performanță și fiabilă și o distribuție eficientă a energiei între componentele circuitului. Datorită designului său simplu, fără găuri, instalarea și întreținerea pot fi efectuate rapid și ușor.
Schneider Electric PrismaSeT - LVS04546 - Șină plată orizontală, 60x10mm date tehnice
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Bară colectoare
Denumirea produsului: Linergy BS
Compatibilitate: Dulap de distribuție PrismaSeT PrismaSeT P
Descrierea barei colectoare: Bară colectoare plată
Cantitate per pachet: 1 bucată
Caracteristici de instalare
Direcție de instalare: Orizontală, poziție de funcționare: sus
Orizontală, poziție de funcționare: jos
Descriere instalare: Dulap de distribuție - lățime 650 mm
Dulap de distribuție - lățime 650 + 150 mm
Canal dulap de distribuție - lățime 300 mm
Canal dulap de distribuție - lățime 400 mm
Caracteristici electrice
Curent nominal de funcționare: 1400 A la 35 °C
Curent nominal de rezistență pe termen scurt: 40 kA (1 s) cu 2 suporturi
65 kA (1 s) cu 3 suporturi
75 kA (1 s) cu 4 suporturi
Curent admisibil: 1400 A la 35 °C: <= IP31
1250 A la 35 °C: > IP31
Caracteristici fizice
Secțiune transversală bară colectoare: 60 x 10 mm
Lungime: 2000 mm
Lățime: 60 mm
Adâncime: 10 mm
Culoare: Naturală
Tip conexiune bară colectoare: Fără găuri
Standarde și certificări
Standarde: IEC 61439-2
IEC 61439-1
Certificări produs: ASTA
