Barele colectoare LVS04548 din gama de produse Linergy BS de la Schneider Electric oferă o soluție profesională de transmisie a energiei electrice pentru sisteme electrice industriale și comerciale. Această bară colectoare plată, montată orizontal, este deosebit de potrivită pentru instalarea în dulapurile de comutație PrismaSeT P, unde capacitatea mare de transport al curentului și performanța fiabilă sunt cerințe esențiale. Șinele cu secțiune transversală de 80x10 mm, lungime de 2000 mm și culoare naturală sunt proiectate special pentru a suporta un curent nominal de funcționare de 1800 amperi la o temperatură ambiantă de 35 °C. Pentru a utiliza performanța maximă, vă rugăm să rețineți că curentul maxim de 1800 A este disponibil sub protecție IP31, în timp ce curentul admisibil este redus la 1600 A pentru niveluri de protecție peste IP31. Produsul are o rezistență impresionantă la scurtcircuit: 40 kA (1 s) cu 2 suporturi, 65 kA (1 s) cu 3 suporturi și 75 kA (1 s) cu 4 suporturi. Bară colectoare LVS04548 poate fi instalată cu ușurință în dulapuri și conducte de diferite dimensiuni, inclusiv dulapuri cu lățimea de 650 mm, 650+150 mm și conducte de cabluri cu lățimea de 300 mm și 400 mm. Această versatilitate permite proiectanților electrici să integreze bara colectoare în dulapuri de distribuție de diferite dimensiuni, optimizând astfel spațiul disponibil. Conformitatea cu standardele IEC 61439-1 și IEC 61439-2 și certificarea ASTA garantează că produsul îndeplinește cele mai stricte cerințe internaționale de siguranță și calitate.
Schneider Electric PrismaSeT - LVS04548 - Șină plată orizontală, 80x10mm date tehnice
Caracteristici principale
Familia de produse: Linergy
Denumirea familiei de produse: Linergy BS
Tipul produsului: Bară colectoare
Compatibilitate: Carcasă PrismaSeT PrismaSeT P

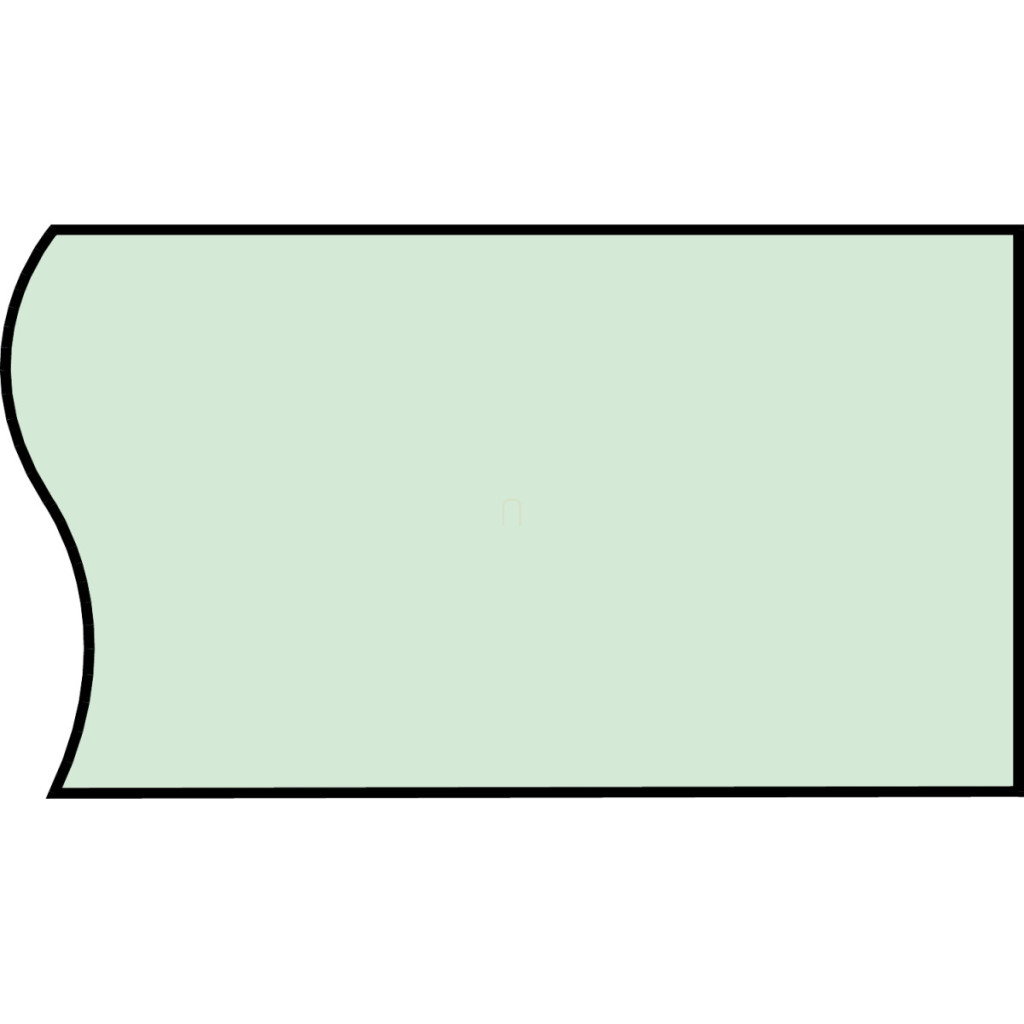

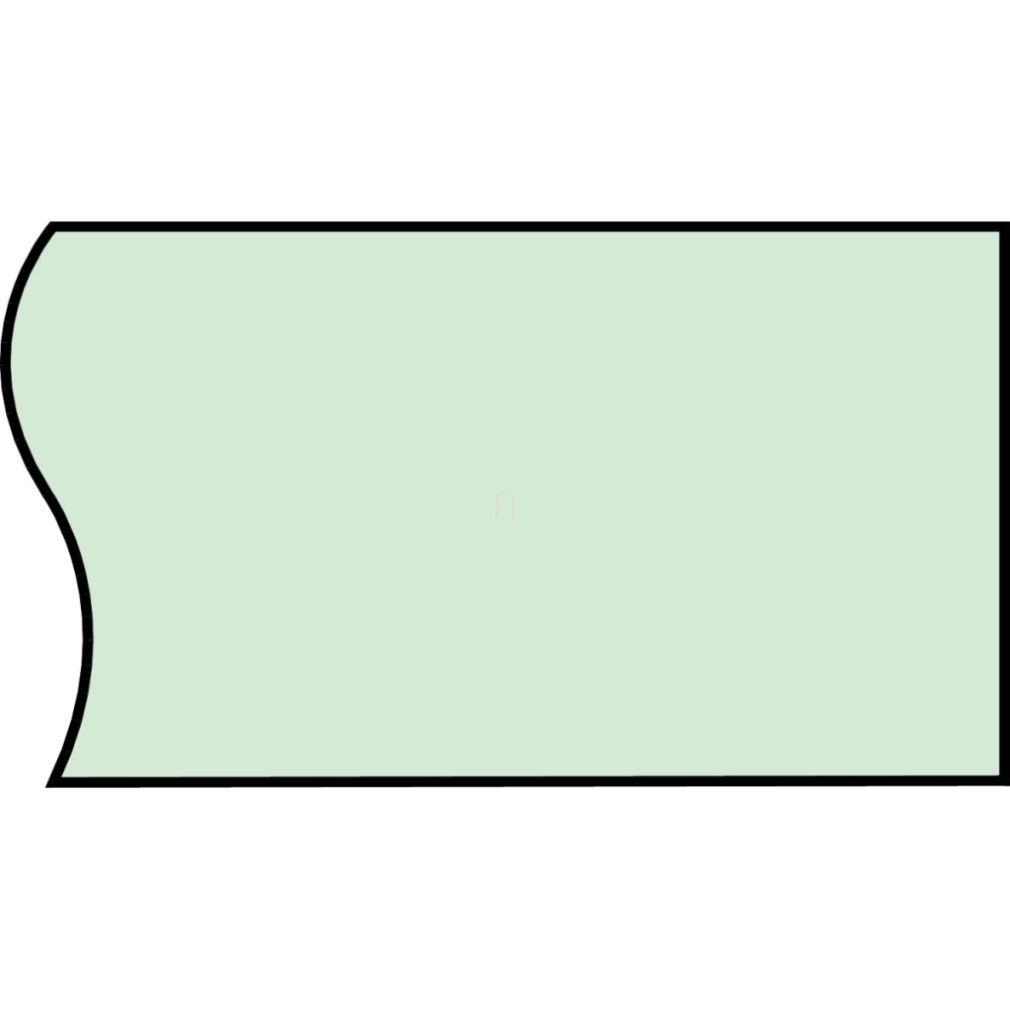

Descrierea barei colectoare: Șină plată
Cantitate per set: 1 bucată
Informații de instalare
Direcție de instalare: Orizontală, poziție de funcționare: sus sau jos
Opțiuni de instalare:
- Dulap - lățime 650 mm
- Dulap - lățime 650 + 150 mm
- Canal dulap - lățime 300 mm
- Canal dulap - lățime 400 mm
Caracteristici electrice
Curent nominal de funcționare [Ie]: 1800 A la 35 °C
Toleranță la supracurent de scurtă durată [Icw]:
- 40 kA (1 s) cu 2 suporturi
- 65 kA (1 s) cu 3 suporturi
- 75 kA (1 s) cu 4 suporturi
Curent admisibil:
- 1800 A la 35 °C: <= grad de protecție IP31
- 1600 A la 35 °C: > grad de protecție IP31
Caracteristici fizice
Secțiune transversală a barei colectoare: 80 x 10 mm
Lungime: 2000 mm
Lățime: 80 mm
Grosime: 10 mm
Culoare: Naturală
Tip conexiune bară colectoare: Fără găuri
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări de produs: ASTA
