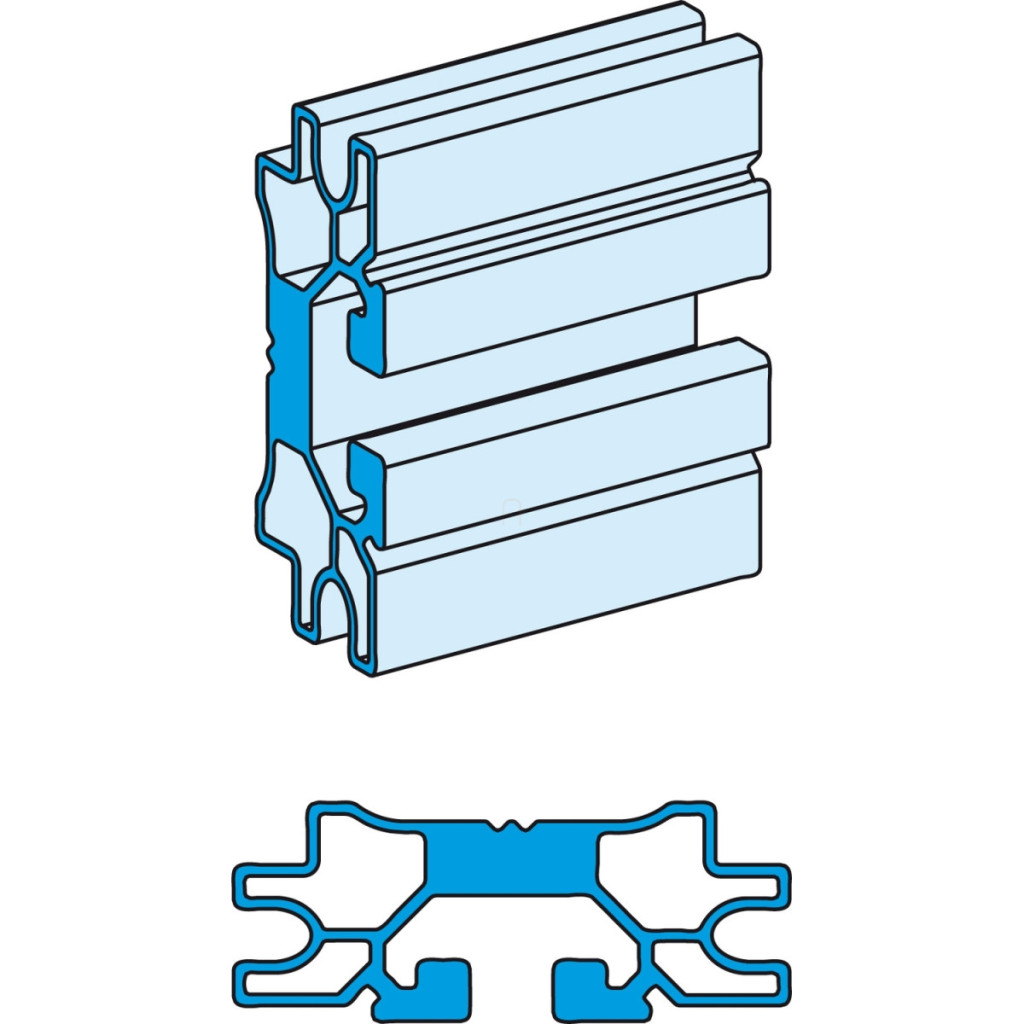

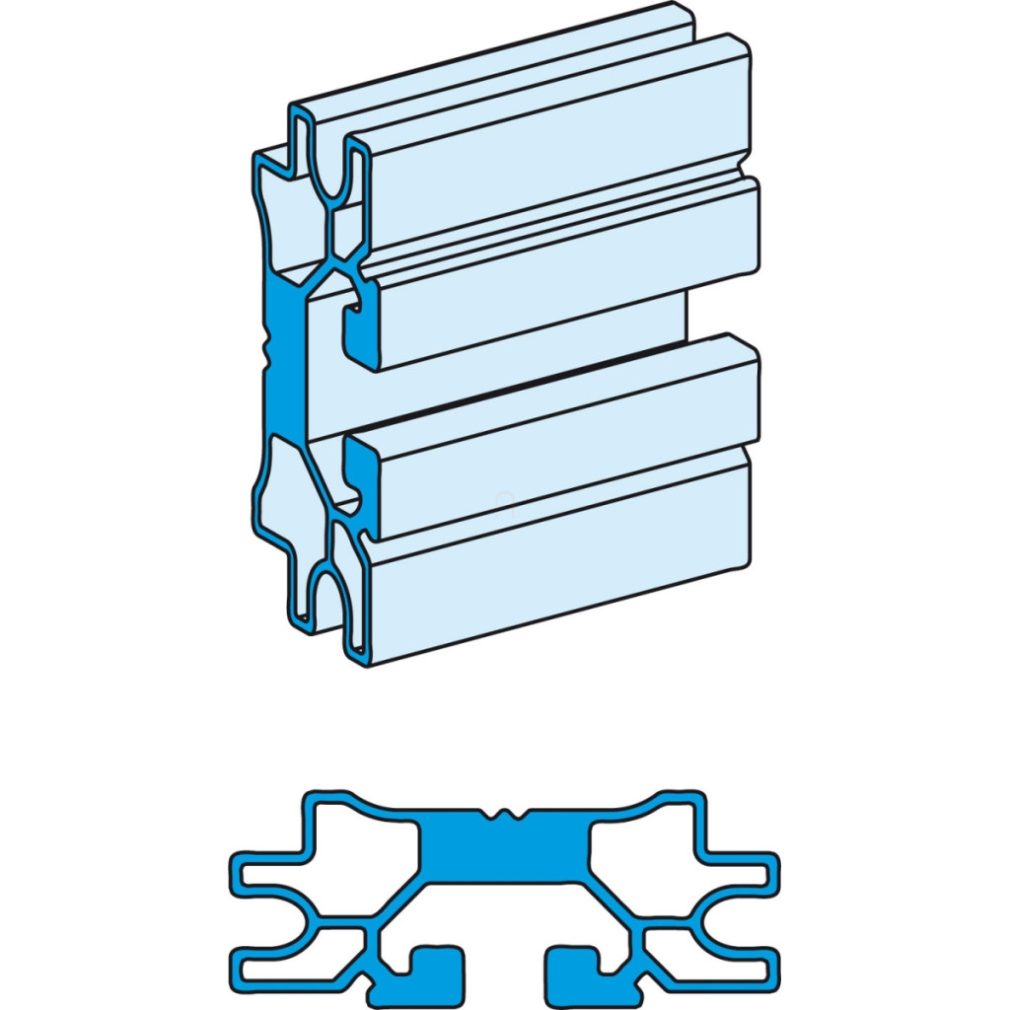

Barele colectoare Schneider Electric Linergy LGYE sunt componente esențiale ale sistemelor moderne de distribuție electrică, oferind performanțe și fiabilitate excelente în aplicații industriale și comerciale. Barele colectoare orizontale LVS04562, cu o capacitate de încărcare de 1000 A și o lungime de 2000 mm, sunt proiectate special pentru dulapurile de distribuție PrismaSeT P, asigurând o compatibilitate perfectă cu sistemele Schneider Electric. Barele colectoare Linergy LGYE sunt disponibile într-o finisare de culoare naturală și dispun de un sistem special de conectare cu slot în T, care permite poziționarea flexibilă pentru diferite aplicații. Bara colectoare oferă poziții de conectare libere, oferind flexibilitate maximă în timpul instalării. Produsul are o tensiune nominală de izolație de 1000 V și o tensiune de rezistență de 12 kV, cu un grad de poluare de 3. Șina profilată Linergy LGYE are o performanță remarcabilă la scurtcircuit: 40 kA timp de 1 secundă, cu 2 suporturi de montare, în poziție orizontală. Curentul nominal de funcționare este de 1000 A, care poate varia în funcție de temperatură și nivelul de protecție: 1000 A la 35 °C pentru niveluri de protecție IP31 sau inferioare și 850 A la aceeași temperatură pentru niveluri de protecție peste IP31. Modelul LVS04562 poate fi instalat în diverse dulapuri de distribuție largi: dulapuri cu lățimea de 650 mm, 650+150 mm, precum și canale de cabluri cu lățimea de 300 mm și 400 mm. Dimensiunile produsului sunt proiectate cu precizie pentru o instalare eficientă: 2000 mm lungime, 150 mm înălțime, 60 mm lățime și 23 mm adâncime. Șina profilată Linergy LGYE este conformă cu standardele internaționale, cum ar fi IEC 61439-1 și IEC 61439-2, și este, de asemenea, certificată ASTA. Bara colectoare Schneider Electric LVS04562 Linergy LGYE este alegerea ideală pentru toate aplicațiile profesionale în care fiabilitatea ridicată, durabilitatea și performanța excelentă sunt cerințe esențiale pentru distribuția energiei electrice.
Schneider Electric PrismaSeT - LVS04562 - Linergy Evolution bară colectoare orizontală 1000A date tehnice
Caracteristici principale
Familia de produse: Linergy
Denumirea produsului: Linergy LGYE
Tipul produsului: Șină profilată
Număr articol: LVS04562
Compatibilitate: Dulap de distribuție PrismaSeT P
Categorie accesorii: Accesorii pentru șine
Specificații tehnice
Direcție de instalare: Orizontală, poziție de funcționare: sus sau jos
Descriere instalare: Potrivit pentru dulapuri cu lățimea de 650 mm, 650+150 mm și conducte de cabluri cu lățimea de 300 mm și 400 mm
Tensiune nominală de izolare [Ui]: 1000 V
Tensiune nominală de impuls [Uimp]: 12 kV (grad de poluare: 3)
Curent nominal de funcționare [Ie]: 1000 A
Curent nominal de rezistență pe termen scurt [Icw]: 40 kA (1 s) cu 2 suporturi (poziție orizontală)
Curent admisibil: 1000 A la 35 °C: <= protecție IP31
850 A la 35 °C: > protecție IP31
Caracteristici fizice
Lungime: 2000 mm
Înălțime: 150 mm
Lățime: 60 mm
Adâncime: 23 mm
Culoare: Natural
Tip conexiune bară colectoare: Slot T simplu
Distanță conexiune: Poziție de conectare liberă
Standarde
Conformitate: IEC 61439-1, IEC 61439-2
Certificare produs: ASTA
