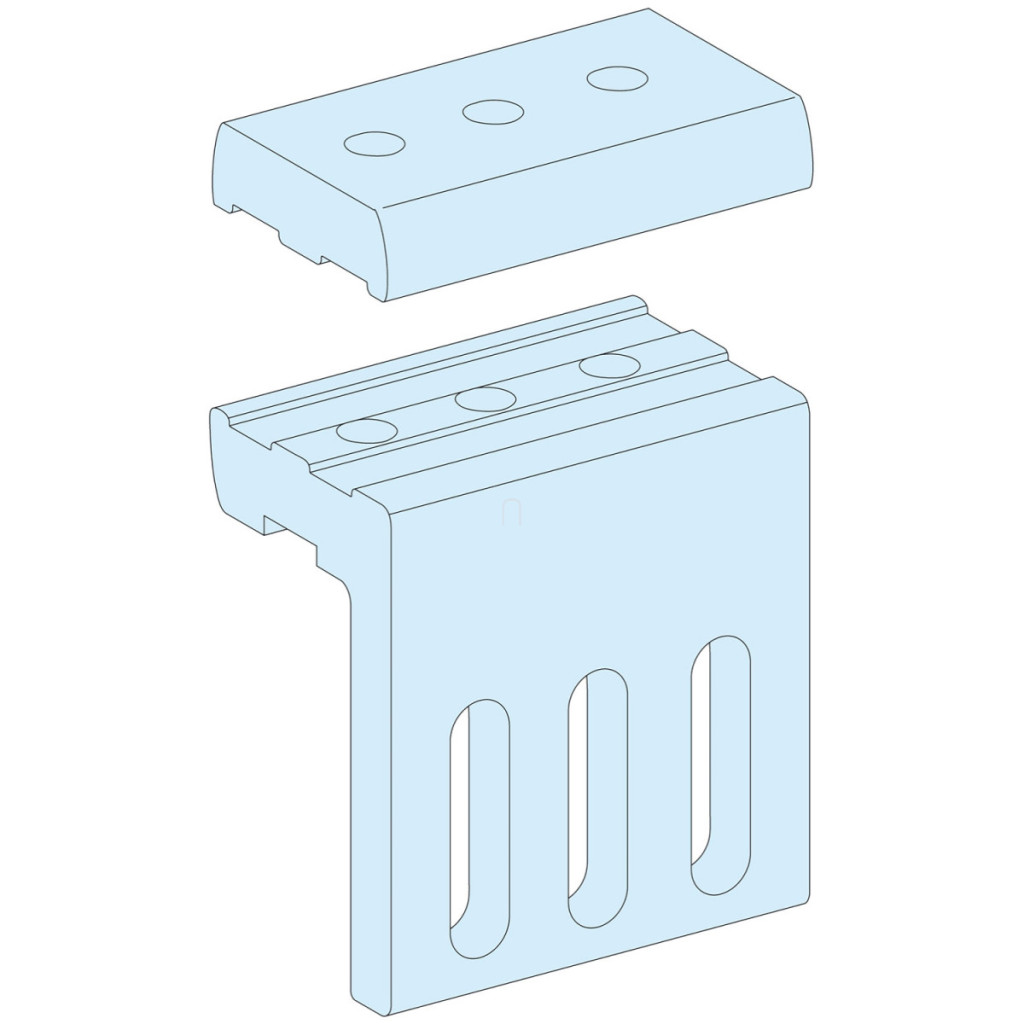

Placa de conectare LVS04637 din gama de produse Linergy BS de la Schneider Electric este o componentă electrică profesională destinată utilizării în dulapuri electrice. Această placă de conectare de 3200 A a fost special concepută pentru conectarea șinelor plate orizontale și verticale de 10 mm, fiind ideală pentru utilizarea în tablourile de distribuție PrismaSeT P. Produsul este de înaltă calitate, dovadă fiind certificarea ASTA și conformitatea cu standardele stricte IEC 61439-1 și IEC 61439-2. Placa de conectare Linergy BS poate fi utilizată în multiple configurații și suportă atât aranjamente 3P, cât și 4P (3 poli și 4 poli). Produsul este special conceput pentru dulapuri de comutație cu lățimea de 650 mm, asigurând compatibilitate maximă cu sistemele Schneider Electric PrismaSeT. Parametrii tehnici ai plăcii de conectare sunt impresionanți: are un curent nominal de funcționare de 3200 A, ceea ce permite utilizarea sa în aplicații cu sarcină mare. Dimensiunile sale sunt definite cu precizie - dimensiunile principale includ o înălțime totală de 185,5 mm, o lățime de 50 mm pe o parte și 45 mm pe cealaltă. Dimensiunea de 77,5 mm indicată în desenul tehnic indică distanța dintre punctele de conectare specifice, ceea ce permite o montare precisă în sistem. Produsul este ușor, cântărind doar 1,3 kg, dar are o construcție stabilă și durabilă. Placa de conectare Linergy BS este alegerea perfectă pentru sistemele electrice industriale, sistemele de distribuție a energiei electrice în clădiri comerciale și orice aplicație în care este necesară o conexiune fiabilă, de curent mare. Produsul LVS04637 de la Schneider Electric este recomandat în special proiectanților electrici, contractorilor și personalului de întreținere care caută o soluție stabilă și standardizată pentru conectarea barelor colectoare. Pentru produs este disponibilă și o schiță tehnică detaliată, care ajută la instalarea precisă și aplicarea corectă.
Schneider Electric PrismaSeT - LVS04637 - Conector 3200A vertical plat - șină orizontală de 10 mm - date tehnice
Informații despre produs
Familia de produse: Linergy
Tipul produsului: Placă de conectare
Denumirea produsului: Linergy BS
Compatibilitate sistem: Dulap de comutare PrismaSeT PrismaSeT P, Linergy Linergy BS bară colectoare
Standarde: IEC 61439-2 (în interiorul comutatorului), IEC 61439-1 (în interiorul dulapului de comutație)
Certificate: ASTA
Caracteristici tehnice
Conectarea dispozitivului dulapului de comutație: șină orizontală de 10 mm, șină verticală
Descrierea polilor: 4P, 3P
Descrierea instalării: Dulap de comutație - lățime 650 mm
Curent nominal de funcționare [Ie]: 3200 A
Greutate netă: 1,3 kg
Cantitate per set: 1 bucată
Dimensiuni
Dimensiunile exacte ale produsului pot fi găsite în desenul tehnic:
- Înălțime: 185,5 mm
- Lățime: 50 mm (o parte)
- Lățime: 45 mm (cealaltă parte)
- Distanță de conectare: 77,5 mm
- Grosime: 10 mm
Toate dimensiunile sunt aproximative și sunt exprimate în milimetri.
