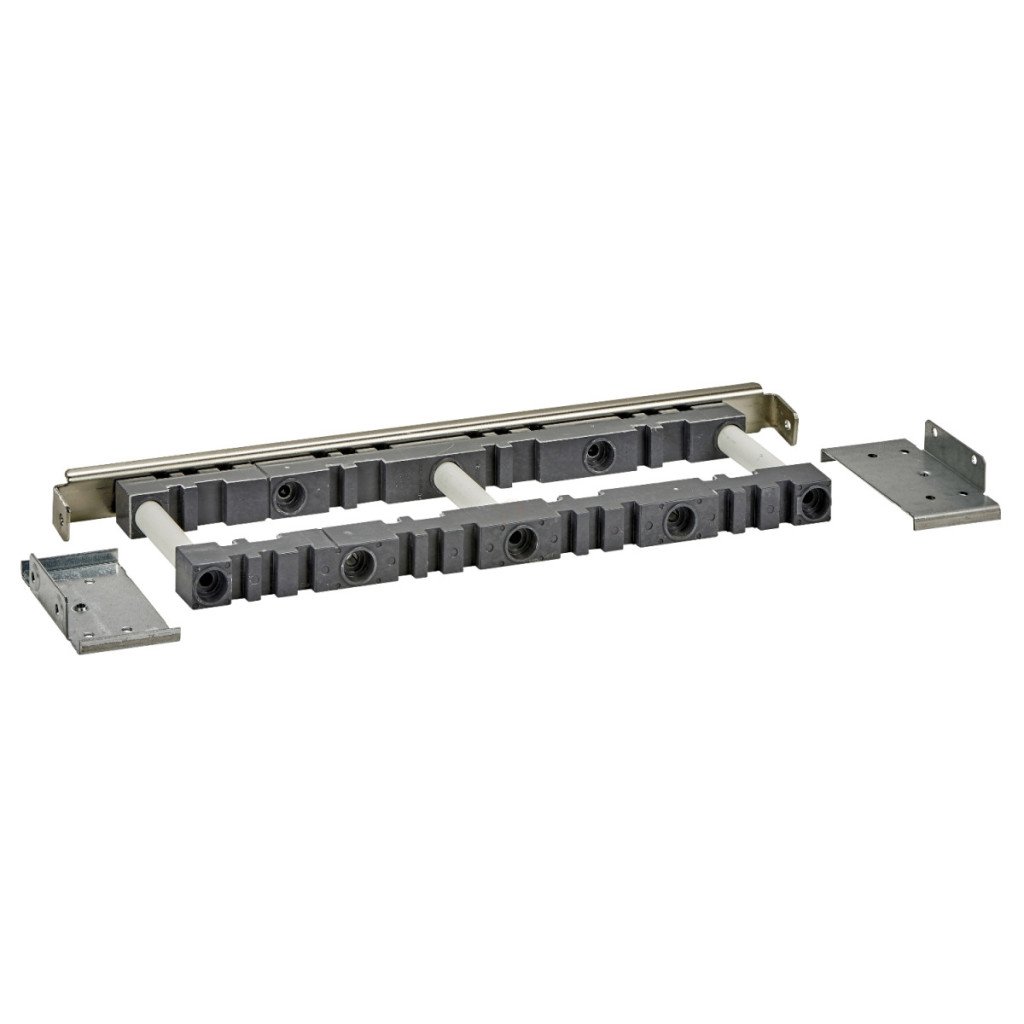

Suportul pentru șine LVS04665 din gama Linergy BS de la Schneider Electric este un dispozitiv utilizat în proiectarea sistemelor profesionale de distribuție electrică, ideal pentru fixarea și susținerea șinelor orizontale. Acest produs este special conceput pentru instalarea în dulapurile de distribuție PrismaSeT P și este pe deplin compatibil cu șinele Linergy BS și Linergy LGYE. Datorită designului său special, suportul pentru șine este potrivit pentru susținerea și poziționarea barelor colectoare plate cu o grosime de 5-10 mm în poziție orizontală. Distanța centrală dintre suporturile pentru șine este de 115 mm, ceea ce asigură o dispunere optimă în dulapuri cu adâncimea de 600 mm. Modelul LVS04665 este conceput exclusiv pentru montarea pe o structură cu cadru, cu șinele poziționate în partea superioară. Structura de susținere este potrivită pentru trei lățimi diferite ale șinelor – 50 mm, 60 mm și 80 mm – ceea ce o face flexibilă pentru utilizarea în proiectarea sistemelor de distribuție de diferite dimensiuni. Designul produsului asigură o conexiune fixă a șinelor orizontale Linergy LGYE și Linergy BS în dulap. Desenul tehnic arată designul exact al produsului, care are dimensiuni de 520 mm și 545 mm, deși producătorul menționează că toate dimensiunile sunt aproximative și este recomandabil să verificați datele exacte în documentația tehnică detaliată. Suportul șinei este fabricat din componente din plastic de înaltă calitate, fără halogeni, fără PVC și silicon, care respectă normele industriale moderne de mediu și siguranță. Suportul pentru bare colectoare Schneider Electric LVS04665 este recomandat în special pentru instalații industriale, clădiri comerciale și alte sisteme electrice de mare putere, unde este importantă distribuția fiabilă și profesională a energiei electrice. Produsul este conform cu Directiva RoHS a UE (cu excepții), fiind sigur și ecologic. Este identificat prin numărul de articol LVS04665, care definește clar tipul și caracteristicile suportului pentru bară colectoare din gama largă de produse Schneider Electric.
Schneider Electric PrismaSeT - LVS04665 - Suport fix pentru șină orizontală plată 10 mm D600 Date tehnice
Caracteristici de bază
Familia de produse: Linergy
Familia de produse în detaliu: Linergy BS
Tipul produsului: Suport pentru șină
Compatibilitate: Carcasă PrismaSeT P, șină Linergy BS, șină Linergy LGYE
Aplicație specială: Pentru fixarea șinelor orizontale plate cu grosimea de 10 mm
Tip șină: Plat, neted
Date tehnice suplimentare
Conexiune dulap-dispozitiv: Șină orizontală Linergy LGYE - fixă, șină orizontală Linergy BS - fixă
Descrierea dulapului: Dulap modular
Adâncimea dulapului: 600 mm
Domeniu de aplicare: Pentru structuri cu cadru
Poziția șinei: Sus
Lățimea șinei: 50 mm, 60 mm, 80 mm
Direcție de instalare: Orizontală
Distanță centrală: 115 mm
Dimensiuni
Desenele tehnice detaliate ale produsului se găsesc în documentație, dimensiuni principale: 520 mm și 545 mm.
