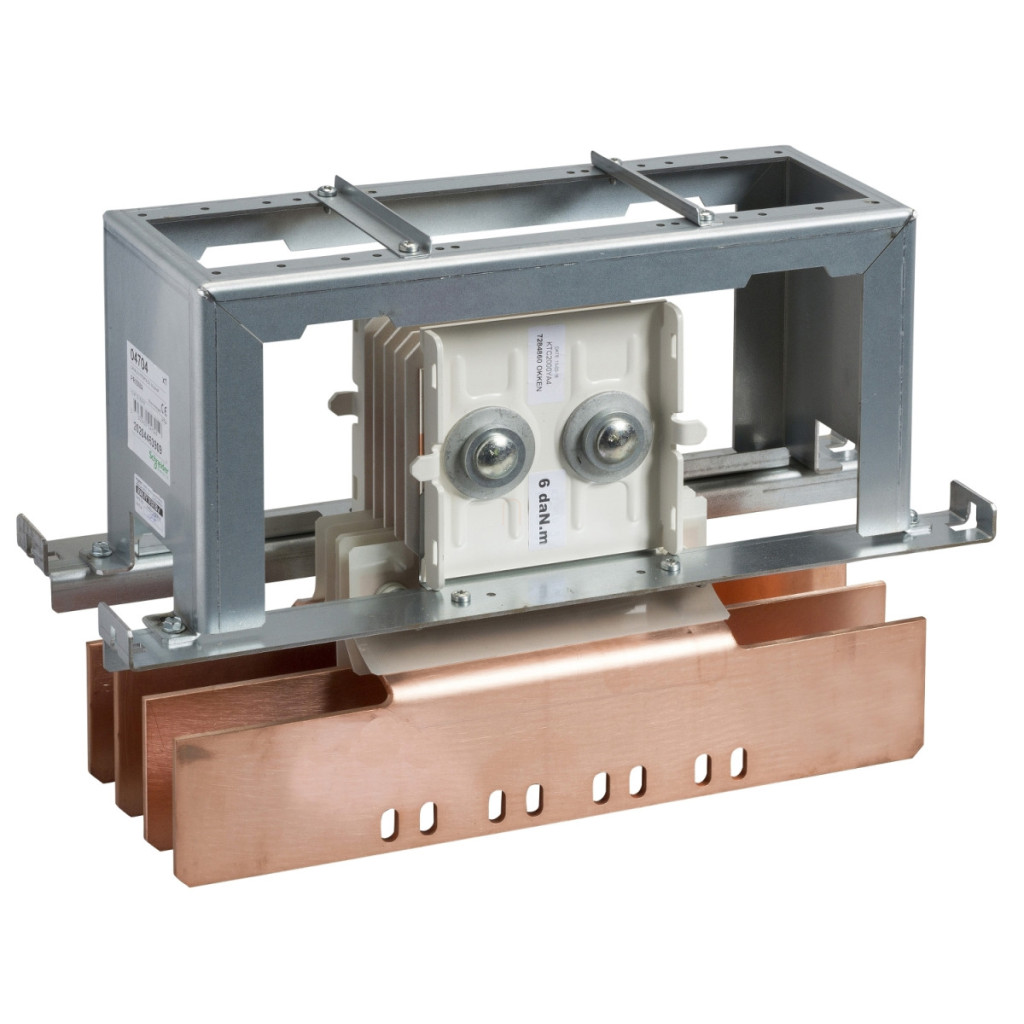

Interfața și conexiunea Schneider Electric LVS04704 Canalis este un bloc de conexiuni profesional, de calitate industrială, care poate fi utilizat în sistemele de distribuție PrismaSeT P pentru conectarea la sistemele de distribuție cu bare colectoare Canalis. Acest model 4P (cu patru poli) cu un curent nominal de funcționare de 1600 A este alegerea perfectă pentru aplicații cu curent ridicat, unde este necesar un grad ridicat de fiabilitate și siguranță. Produsul LVS04704 este special conceput pentru dulapuri de distribuție PrismaSeT P cu lățimea de 650 mm. Este compatibil cu diferite tipuri și dimensiuni de întrerupătoare automate, inclusiv seria ComPact NS (NS630b...1000, NS1250, NS1600) și seria Masterpact NT (NT06...10, NT12, NT16), care pot fi fixe sau retractabile și au diferite moduri de funcționare (rotative, acționate de motor sau acționate cu pârghie). Această versatilitate vă permite să utilizați blocul de conectare într-o gamă largă de aplicații, în funcție de cerințele dvs. de proiectare. Interfața Schneider Electric LVS04704 respectă în totalitate standardele internaționale relevante, inclusiv IEC 61439-1 și IEC 61439-2, și este certificată ASTA, ceea ce garantează conformitatea și fiabilitatea produsului. Dimensiunile blocului de conectare de culoare naturală (lățime: 600 mm, înălțime: 410 mm, adâncime: 285 mm) au fost proiectate pentru a se potrivi în dulapurile de distribuție standard. Unitatea este furnizată ca un singur kit, astfel încât nu este necesar să achiziționați componente suplimentare pentru instalare. Produsul poate fi instalat în dulapuri PrismaSeT P de 650 mm × 400 mm cu conexiune frontală sau în dulapuri de 650 mm × 800 mm cu conexiune posterioară, oferind opțiuni flexibile de instalare. Designul special al LVS04704 permite o instalare rapidă și ușoară și oferă o conexiune electrică sigură și fiabilă. Toate materialele sunt de înaltă calitate și durabile, pentru a face față provocărilor mediilor industriale și a asigura o durată lungă de viață. Produsul face parte din gama extinsă de produse electrice Schneider Electric, care îndeplinesc cele mai înalte standarde de calitate și siguranță.
Schneider Electric PrismaSeT - LVS04704 - Bloc de conectare Canalis, 1600A, NS-NT, 4P date tehnice
Date generale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT P
Tipul produsului: Interfață și conector Canalis
Denumirea produsului: PrismaSeT PrismaSeT P dulap de distribuție
Categorie accesorii: Accesoriu interfață
Standarde și certificări
Standarde: IEC 61439-2, în interiorul dulapului de distribuție
IEC 61439-1, în interiorul dulapului de distribuție
Certificări produs: ASTA
Caracteristici tehnice
Conexiune dulap-dispozitiv: Cu KT Canalisszal
Poli: 4P
Descrierea instalării: Lățimea dulapului 650 mm
Adâncimea dulapului 400 mm: față
400 + 400 mm: spate
Curent nominal de funcționare [Ie]: 1600 A
Culoare: Naturală
Caracteristici fizice
Înălțime: 410 mm
Lățime: 600 mm
Adâncime: 285 mm
Greutate netă: 32,42 kg
Cantitate per set: 1 bucată
Dispozitive compatibile
Produsul este compatibil cu următoarele întrerupătoare automate (instalare verticală):
- ComPact: retractabil NS630b...1000 - control: buton rotativ frontal direct
- ComPact: retractabil NS1250 - control: buton rotativ frontal direct
- ComPact: retractabil NS630b...1000 - control: acționare motorizată
- ComPact: retractabil NS1250 - control: acționare motorizată
- ComPact: retractabil NS630b...1000 - control: pârghie
- ComPact: extensibil NS1250 - control: pârghie
- ComPact: fix NS630b...1000 - control: pârghie
- ComPact: fix NS1250 - control: pârghie
- ComPact: fix NS630b...1000 - control: manetă rotativă frontală directă
- ComPact: fix NS1250 - control: manetă rotativă frontală directă
- ComPact: fix NS630b...1000 - control: acționare motorizată
- ComPact: fix NS1250 - control: acționare motorizată
- ComPact: fix NS1600 - control: pârghie
- ComPact: fix NS1600 - control: pârghie frontală directă
- ComPact: fix NS1600 - control: acționare motor
- ComPact: retractabil NS1600 - control: pârghie rotativă frontală directă
- ComPact: retractabil NS1600 - control: acționare motor
- ComPact: extractibil NS1600 - comandă: pârghie
- Masterpact: fix NT06...10 - comandă: pârghie
- Masterpact: fix NT06...10 - control: acționare motorizată
- Masterpact: fix NT12 - control: pârghie
- Masterpact: fix NT12 - control: acționare motorizată
- Masterpact: fix NT16 - control: pârghie
- Masterpact: fix NT16 - control: acționare motorizată
