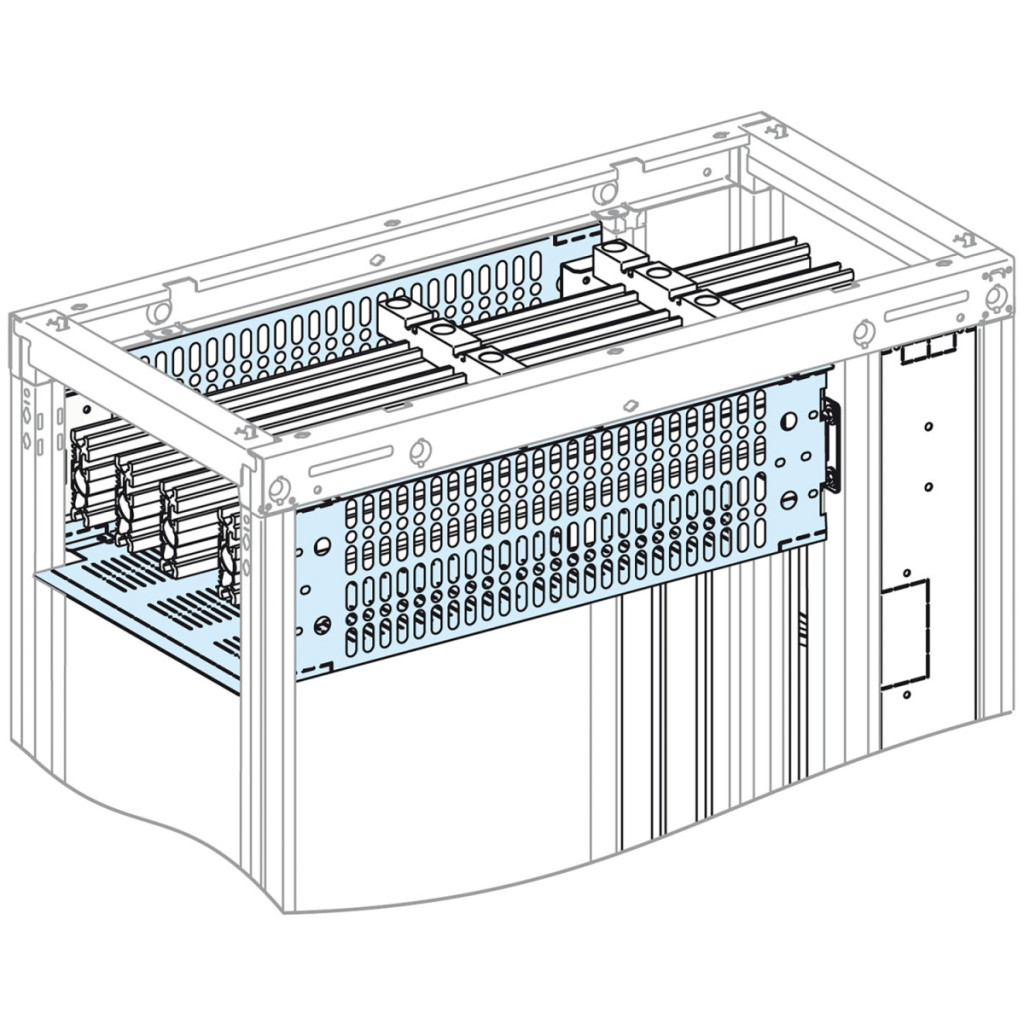

Placa separatoare LVS04964 din gama de produse PrismaSeT P de la Schneider Electric este o soluție profesională concepută special pentru utilizarea în echipamente de distribuție de tipul Form 2. Această componentă, concepută pentru a separa șinele orizontale, este alegerea perfectă pentru utilizarea în dulapuri de distribuție cu o lățime de 400 mm, o adâncime de 600 mm și un curent nominal de 4000 A. Funcția principală a plăcii separatoare LVS04964 este de a separa barele colectoare orizontale de restul echipamentului, asigurând astfel separarea de tip Form 2. Produsul este compatibil cu sistemul de carcase PrismaSeT P și cu barele colectoare Linergy BS și Linergy LGYE. Acest accesoriu de izolare are o înălțime de 200 mm, culoarea albă (RAL 9003) și un finisaj acoperit cu pulbere, care îi conferă un aspect texturat, mat. Suprafața este protejată prin tratament electroforetic și pulbere epoxidică poliesterică termopolimerizată, care oferă o rezistență mecanică și chimică excelentă. Parametrii tehnici ai plăcii de separare Schneider Electric PrismaSeT P LVS04964 sunt potriviți pentru mediile industriale. Cu o greutate netă de 2,64 kg, produsul este dimensionat cu precizie pentru a se potrivi unei structuri de cadru cu lățimea de 400 mm și adâncimea de 600 mm. În timpul proiectării plăcii separatoare, s-a acordat o atenție specială asigurării unei separări adecvate între barele colectoare orizontale și alte părți ale dulapului, sporind astfel fiabilitatea echipamentului și eficacitatea protecției împotriva șocurilor electrice. Componenta se integrează eficient în structura modulară a sistemului PrismaSeT, simplificând instalarea și întreținerea.
Schneider Electric PrismaSeT - LVS04964 - Carcasă Forma2. Șină orizontală 4000A W400 D600 date tehnice
Caracteristici de bază
Familia de produse: PrismaSeT
Linia de produse: PrismaSeT P
Tipul produsului sau al componentei: Placă separatoare
Categoria accesoriului/piesei: Accesoriu de izolare
Compatibilitate: Dulap PrismaSeT PrismaSeT P, bară colectoare Linergy BS, bară colectoare Linergy LGYE
Aplicație specială: Pentru separarea barelor colectoare orizontale
Formular de separare a dulapului: Formularul 2
Informații suplimentare
Lățimea dulapului: 400 mm
Descrierea dulapului: Dulap 4000A
Descrierea instalării: Dulap 4000A - lățime 400 mm, adâncime 600 mm
Scopul produsului: Pentru structuri cu cadru de 600 mm adâncime
Adâncime dulap: 600 mm
Înălțime: 200 mm
Culoare: Alb (RAL 9003)
Tratament de suprafață: Acoperit cu pulbere, texturat, mat
Tratament de protecție: Tratament electroforetic și pulbere epoxidică poliesterică termopolimerizată
Greutate netă: 2,64 kg
Ilustrații tehnice
Pentru produs sunt disponibile desene tehnice detaliate, care prezintă dimensiunile exacte. Dimensiunile principale sunt: 413 mm x 376,5 mm, cu o adâncime de 76 mm.
