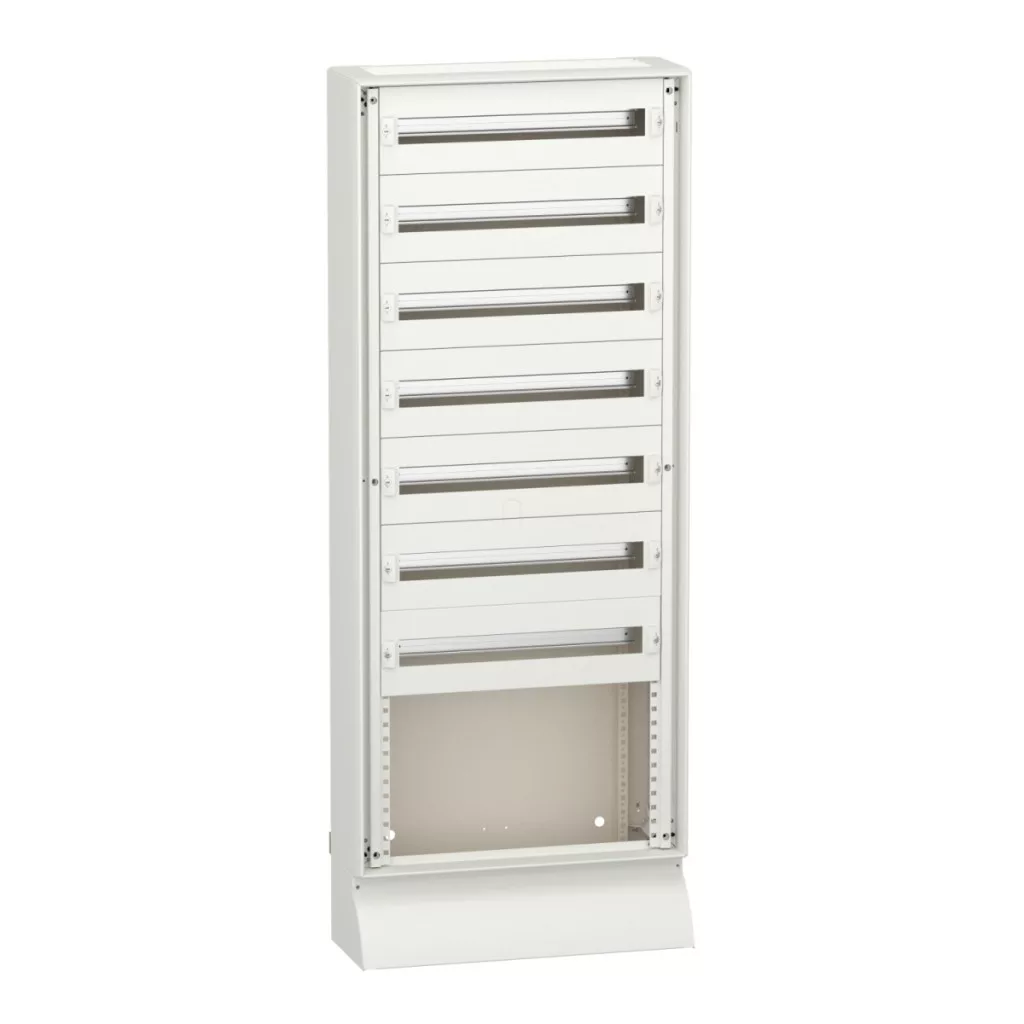

Dulapul de podea LVS08072 din familia de produse Schneider Electric PrismaSeT G, cunoscut și sub denumirea de Pack 250, oferă o soluție profesională pentru distribuția electrică de joasă tensiune. Această carcasă metalică modulară, cu clasă de protecție IP30 și curent nominal de 250 A, este alegerea ideală pentru distribuția fiabilă și sigură a sistemelor electrice în clădiri mari, instalații industriale și proprietăți comerciale. Caracteristica specială a carcasei PrismaSeT G este designul său flexibil. Modelul LVS08072 are o lățime de 600 mm și o înălțime de 1530 mm, oferind un total de 7 rânduri orizontale pentru dispozitive modulare și include, de asemenea, zona de alimentare. Un total de 24 de module de 18 mm pot fi plasate în fiecare rând al dulapului, maximizând spațiul disponibil. Dulapul este livrat ca set, care include dulapul pentru echipamente, 2 kituri de împământare, 7 panouri frontale și 7 șine modulare, facilitând instalarea. PrismaSeT G LVS08072 are parametri tehnici excepționali. Tensiunea nominală de izolare este de 1000 V la barele colectoare principale din spate, în conformitate cu standardul IEC 61439-2. Dulapul funcționează la o frecvență de rețea de 50/60 Hz, cu un curent nominal de 250 A la o temperatură ambiantă de 40 °C. Are un curent de scurtcircuit remarcabil de 50 kA, un curent nominal de rezistență pe termen scurt (Icw) de 25 kA timp de 1 secundă și un curent nominal de rezistență la impuls (Ipk) de 53 kA. Carcasa este clasificată ca protecție la atingere clasa I, ceea ce garantează un nivel ridicat de siguranță. Este fabricat din tablă de oțel tratată, care a fost tratată cu electroforeză și pulbere poliester-epoxidică polimerizată termic, asigurând o durată lungă de viață și o calitate excelentă. Suprafața sa este texturată și albă mată (RAL 9003), conferindu-i un aspect elegant. Carcasa PrismaSeT G are diferite grade de protecție în funcție de configurație: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și acoperiș și IP43 cu ușă, acoperiș și garnitură IP43. Gradul de rezistență la impact este IK07 cu panou frontal, IK08 cu ușă transparentă și IK10 cu ușă solidă. Robustețea mecanică a carcasei este verificată prin teste seismice 2,5G în conformitate cu IEC 60068-2-57. Dulapurile pot fi instalate unul lângă altul și unul peste altul, permițând o configurare flexibilă a sistemului de distribuție dorit. Dimensiunile exacte sunt: lățime 595 mm, înălțime 1580 mm, adâncime 205 mm. Certificările sale includ ASTA și EAC, în conformitate cu standardele IEC 61439-1, IEC 61439-2 și IEC 62208.
Schneider Electric PrismaSeT - LVS08072 -7 rânduri Pachet 250 dulap de podea date tehnice
Date generale
Tipul produsului: Dulap modular de podea pentru echipamente
Familia de produse: PrismaSeT G
Denumirea produsului: PrismaSeT Pack 250
Număr articol: LVS08072
Domeniu de aplicare: Distribuție electrică de joasă tensiune
Caracteristici tehnice
Tip dulap: Dulap metalic pentru echipamente, modular, furnizat sub formă de kit, pentru utilizare în interior
Curent nominal: 250 A la 40 °C conform IEC 61439-2
Tensiune nominală de izolare: 1000 V la barele colectoare principale din spate conform IEC 61439-2
Frecvența rețelei: 50/60 Hz
Curent de scurtcircuit: 50 kA
Curent nominal de scurtă durată: 25 kA timp de 1 secundă conform IEC 61439-1
Curent nominal de scurtcircuit dinamic: 53 kA conform IEC 61439-1
Clasa de protecție la atingere: Clasa I
Caracteristici fizice
Material: Tabla de oțel tratată
Tratament de suprafață: Tratament electroforetic și pulbere poliester-epoxidică polimerizată termic
Finisaj suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Lățime:595 mm Înălțime: 1580 mm Adâncime: 205 mm Caracteristici modulare Număr de rânduri orizontale: 7 Număr de module de 18 mm pe rând: 24 Număr de module verticale (50 mm): 12 24
Număr de module verticale (50 mm): 27
Conținutul livrării
1 × dulap pentru dispozitive
2 × kit de împământare
7 × panouri frontale
7 × șine modulare
Grad de protecție
Grad de protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și acoperiș, IP43 cu ușă, acoperiș și garnitură IP43
Grad de rezistență la impact IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Rezistență mecanică
Teste seismice: 2,5G conform IEC 60068-2-57
Standarde și certificări
IEC 61439-1
IEC 61439-2
IEC 62208
Certificări: ASTA, EAC
