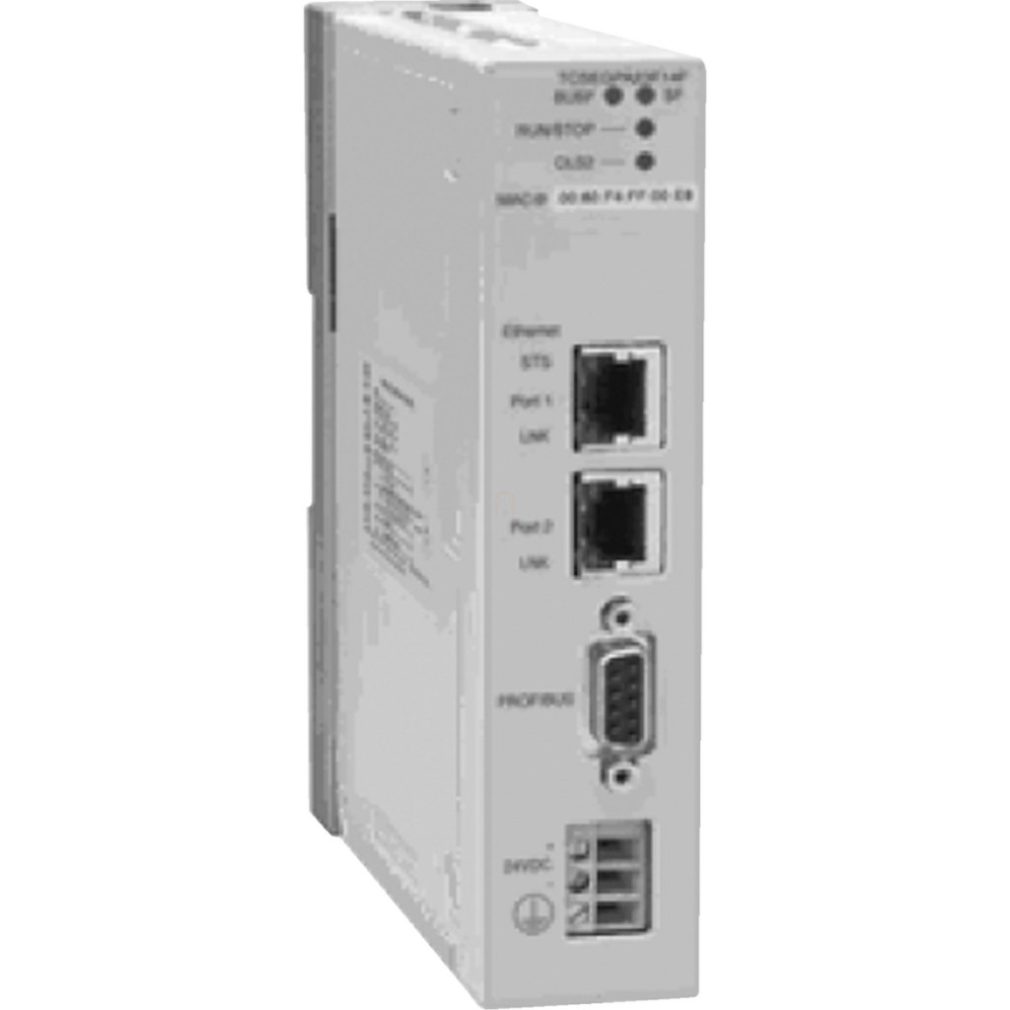

Schneider Electric TCSEGPA23F14F este un modul master profesional Profibus DP V1 la distanță, care oferă o soluție excelentă pentru sistemele PLC Premium, Quantum, M340 și M580. Această poartă de comunicație asigură o conexiune fiabilă între rețelele Ethernet Modbus TCP și Profibus DP V1, fiind alegerea ideală pentru transferul de date și integrarea sistemelor în medii industriale. Modulul TCSEGPA23F14F oferă funcționalități remarcabile atât pentru protocoalele Master Class 1 și Master Class 2 Profibus DP, cât și pentru protocoalele Modbus TCP Slave. Dispozitivul utilizează o conexiune RS485 ca interfață fizică, iar viteza de comunicare poate fi setată între 9,6 kbit/s și 12 Mbit/s. Funcționează fiabil în rețeaua Profibus la distanțe de până la 1200 de metri fără repetor sau 4800 de metri cu 3 repetoare. Pe partea Modbus TCP, poate fi utilizat la viteze de 10-100 Mbit/s până la o distanță de 100 de metri fără repetor. Produsul este capabil să gestioneze până la 126 de dispozitive server. Modulul acceptă următoarele servicii de comunicare: verificare configurație slave (la pornire), setare parametri slave (la pornire), citire/scriere date I/O slave DP, transfer date de diagnosticare slave, funcții de sincronizare și înghețare și comunicare DP V1 aciclică (citire/scriere). Mod master clasa 1/2. Produsul are două porturi Ethernet TCP/IP RJ45 pentru conexiune Modbus TCP și un conector SUB-D 9 pentru Profibus DP V1. Necesită o sursă de alimentare externă de 24 V CC pentru funcționare și are un consum de curent de 200 mA. TCSEGPA23F14F poate fi instalat în mai multe moduri: poate fi montat cu placa de montare ca modul independent pe o șină DIN, grilă sau panou, sau poate fi instalat într-un rack ca modul Premium fără placa de montare. Flexibilitatea sa de instalare îi permite să se integreze cu ușurință în mediile de sistem existente. Produsul are dimensiuni standard, cu o greutate netă de 0,62 kg. Intervalul său de temperatură de funcționare este de 0-60 °C, intervalul de temperatură de depozitare este de -45-85 °C, toleranța la umiditate relativă este de 10-95% (fără condens) și altitudinea maximă de funcționare este de 2000 de metri. Opțiunile de montare pot fi adaptate la diferite cerințe, fie că este vorba de montarea pe o placă perforată (AM1-PA) sau montarea pe șină DIN (AM1-DE200 sau AM1-DP200).
Schneider Electric Profibus DP - TCSEGPA23F14F -X80 modul de comunicație, date tehnice Profibus Remote Master
Specificații generale
Familia de produse: Profibus DP
Tipul produsului: Profibus DP V1 remote master
Conținutul kitului: CD cu DTM de comunicare, CD cu Master DTM pentru configurarea PRM în UNITY
Gateway de comunicare: Ethernet Modbus TCP - gateway Profibus DP V1
Compatibilitate: PLC M340, PLC M580, PLC Quantum, PLC Premium
Tip structură: Bus industrial
Caracteristici de comunicare
Interfață fizică: RS485
Metodă de acces: Master clasa 1 Profibus DP, Master clasa 2 Profibus DP, Slave Modbus TCP
Mod de transmisie: NRZ
Mediu de transmisie: Profibus 2 pereche ecranată răsucită, Modbus TCP categorie 5 pereche ecranată răsucită (STP)
Viteză de transmisie: 12 Mbit/s, magistrală Profibus de 100 m fără repetor; 12 Mbit/s, magistrală Profibus de 400 m cu 3 repetoare; 9,6 kbit/s, magistrală Profibus de 1200 m fără repetor; 9,6 kbit/s, magistrală de 4800 m cu Profibus cu 3 repetoare; 10...100 Mbit/s, magistrală de 100 m cu Modbus TCP fără repetoare
Număr de dispozitive server: 126
Număr de intrări: 2
Număr de ieșiri: 2
Servicii de comunicare
Verificare configurație slave (la pornire) master clasa 1
Gestionare solicitări de monitorizare (Global CONTROL și Get Master Diag) master clasa 2
Fără dialog master/master master clasa 2
Gestionarea mesajelor Profibus FMS nu este acceptată master clasa 1
Gestionarea mesajelor Profibus FMS nu este acceptată master clasa 2
Citirea/scrierea datelor I/O slave DP master clasa 1
Setarea parametrilor slave (la pornire) master clasa 1
Transfer de date de diagnosticare slave master clasa 1
Sincronizare și înghețare master clasa 1
Comunicare DP V1 aciclică (R/W) master clasa 1/2
Conexiune și alimentare electrică
Tip conexiune integrată: 2 Ethernet TCP/IP - RJ45 pentru Modbus TCP, Profibus DP - SUB-D 9 pentru Profibus DP V1
Consum curent: 200 mA 24 V CC extern
Format modul: Standard
Caracteristici de mediu
Temperatura ambiantă de funcționare: 0…60 °C
Temperatura de depozitare: -45…85 °C
Umiditate relativă: 10…95% fără condens
Altitudine de funcționare: <= 2000 m
Informații privind instalarea
Modulul PRM poate fi instalat:- Ca modul independent cu placă de montare pe șină DIN, grilă sau panou - Ca modul Premium fără placă de montare, încorporat într-un rack Dimensiuni ale tipurilor de montare: - Placă perforată (AM1-PA): Y = 132,7 mm (5,22 in) - șină DIN (AM1-DE200): X = 143,7 mm (5,66 in) - șină DIN (AM1-DP200): X = 136,2 mm (5,36 in)
