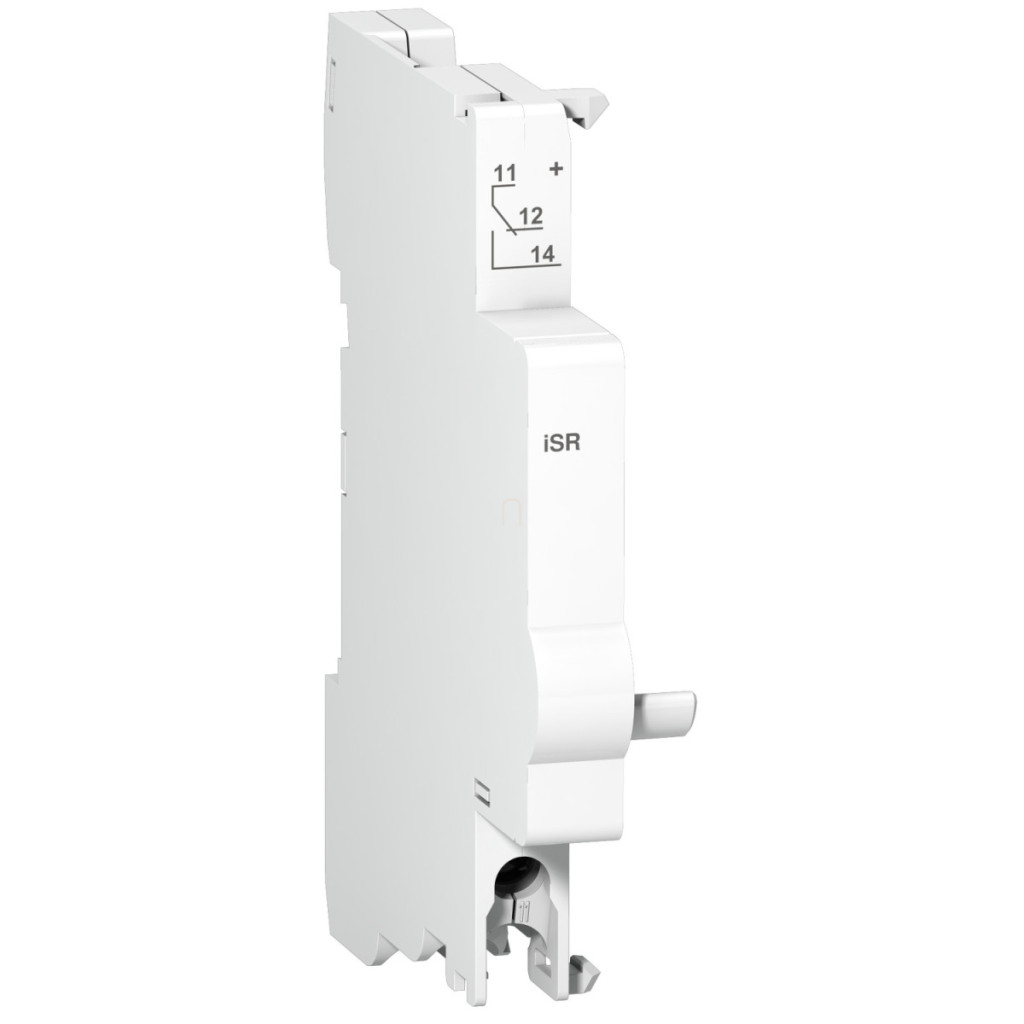

Contactul de semnalizare la distanță A9L16619 Acti9 iSR este un accesoriu esențial pentru soluțiile de protecție împotriva supratensiunii Schneider Electric. Acest dispozitiv mic, dar extrem de util, permite monitorizarea și semnalizarea de la distanță a stării dispozitivelor de protecție împotriva supratensiunii, asigurând monitorizarea continuă a sistemului electric și permițând o intervenție rapidă. Contactul de semnalizare la distanță Acti9 iSR este compatibil cu dispozitivele de protecție împotriva supratensiunii Schneider Electric, inclusiv Acti9 iQuick PF, Acti9 iQuick PRD, Acti9 iPF și Acti9 iPRC. Acest contact auxiliar are 1 contact de comutare (C/O) care poate funcționa în diferite intervale de sarcină: în sisteme de curent alternativ (CA) la 3A 380-415V și 6A 220-240V, și în sisteme de curent continuu (CC) la 1A 130V, 1,5 A la 60 V, 2 A la 48 V și 6 A la 24 V. Această gamă largă de funcționare vă permite să îl conectați la diverse sisteme de control și semnalizare, fie că este vorba de un sistem de gestionare a clădirilor, un centru de alarmă sau altă soluție de monitorizare. Produsul este extrem de ușor de instalat și de utilizat. A9L16619 poate fi montat direct pe o șină DIN și ocupă doar 9 mm lățime în rândul de module (1 modul lățime), necesitând astfel un spațiu minim în dulapul de distribuție. Conexiunile se realizează cu cleme montate în partea inferioară, care permit utilizarea de cabluri flexibile (până la 6 cabluri) sau rigide (maximum 3 cabluri), precum și manșoane pentru capete de cablu (1 cablu) cu o secțiune transversală de 0,16 mm². Lungimea de dezizolare a cablului este de 9 mm, iar cuplul de strângere al conectorilor este între 1 și 1,2 Nm, ceea ce asigură o conexiune sigură și durabilă. Dispozitivul Schneider Electric A9L16619 are parametri tehnici excelenți pentru o funcționare fiabilă pe termen lung. Gradul de protecție IP20 oferă protecție împotriva contactului cu degetele, în timp ce nivelul de tropicalizare 2 asigură rezistența la umiditate. Dispozitivul poate funcționa într-un interval larg de temperaturi (-25 °C până la +50 °C) și are un interval de temperatură de depozitare de la -40 °C la +85 °C. Funcționează fiabil chiar și la o umiditate relativă de 95% (la 55 °C), ceea ce îl face potrivit pentru utilizare într-o varietate de condiții de mediu. Designul compact al dispozitivului alb, care are 84 mm înălțime, 9 mm lățime și 69 mm adâncime, se potrivește perfect cu celelalte produse din familia Schneider Electric Acti9, asigurând un aspect uniform în dulapul de distribuție.
Schneider Electric Resi9 - A9L16619 - Date tehnice contact de semnalizare la distanță Acti 9 iQuick PF
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Contact auxiliar de semnalizare la distanță
Denumirea scurtă a dispozitivului: iSR
Configurația contactului de semnalizare: 1 contact inversor (C/O)
Curent nominal: CA-12 3 A 380...415 V, AC 50/60 Hz
AC-12 6 A 220...240 V, AC 50/60 Hz
DC-12 1 A 130 V, DC
DC-12 1,5 A 60 V, DC
DC-12 2 A 48 V, DC
DC-12 6 A 24 V, DC
Unitate de distribuție: 1 (9 mm)
Standard: EN/IEC 60947-5-1
Informații suplimentare
Compatibilitate: Acti9 iQuick PF, Acti9 iQuick PRD, Acti9 iPF, Acti9 iPRC
Metodă de montare: Fixă
Opțiune de montare: Șină DIN
Înălțime: 84 mm
Lățime: 9 mm
Adâncime: 69 mm
Culoare: Alb
Conexiuni: Bloc terminal (partea inferioară) 3 cabluri 0,16 mm² - rigide
Bloc terminal (partea inferioară) 6 cabluri 0,16 mm² - flexibile
Terminal de sertizare (partea inferioară) 1 cablu 0,16 mm² - flexibil cu manșon
Lungime de dezizolare: 9 mm
Cuplu de strângere: 1 N.m / 1,2 N.m
Caracteristici de mediu
Grad de protecție IP: IP20 conform EN/IEC 60947-5-1
Tropicalizare: 2 conform EN/IEC 60947-5-1
Umiditate relativă: 95% la 55°C
Temperatura ambiantă de funcționare: -25...50°C
Temperatura de depozitare: -40...85°C
