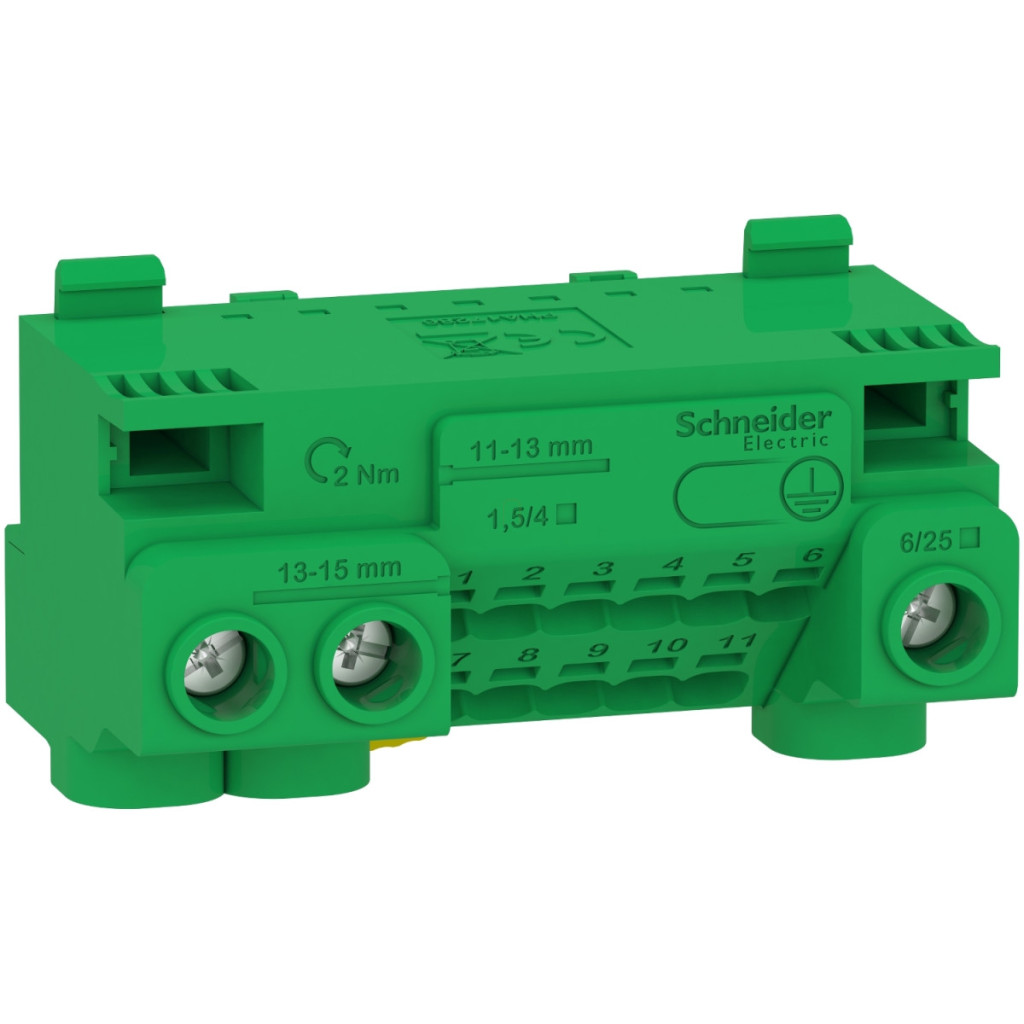

Blocul de conectori de împământare LGYT1E14 din seria Linergy de la Schneider Electric oferă o soluție de conectare electrică versatilă și extrem de eficientă atât pentru aplicații rezidențiale, cât și pentru cele comerciale. Acest produs ecologic și compact este alegerea perfectă atunci când este necesară o conexiune de împământare fiabilă cu cabluri de diferite dimensiuni. Blocul terminal LGYT1E14 utilizează o combinație de tehnologie cu șuruburi și fără șuruburi, oferind flexibilitate maximă în timpul instalării. Produsul are în total 14 puncte de conectare de ieșire, dintre care 3 sunt potrivite pentru cabluri cu secțiune transversală de 25 mm² și 11 pentru cabluri cu secțiune transversală de 4 mm². Terminalele fără șurub pot acomoda cabluri flexibile de 4 mm² (cu sau fără manșoane) și cabluri semi-rigide și rigide de 6 mm², în timp ce terminalele cu șurub sunt potrivite pentru conectarea cablurilor flexibile și semi-rigide de 25 mm² și a cablurilor rigide de 16 mm². Blocul poate suporta un curent nominal de 63 A și o tensiune nominală de funcționare de 440 V CA, ceea ce îl face o alegere excelentă pentru majoritatea sistemelor electrice standard. Produsul este pe deplin compatibil cu mai multe sisteme populare Schneider Electric, inclusiv Resi9, Pragma și Kaedra, ceea ce îl face perfect pentru infrastructura existentă. Dimensiunile blocului terminal de împământare LGYT1E14 (67,2 mm lățime, 45,5 mm înălțime și 40,5 mm adâncime) permit un design compact, oferind în același timp spațiu suficient pentru cablarea corespunzătoare. Jumperul permite conectarea unor blocuri terminale suplimentare, deoarece sunt disponibile două sloturi libere pentru jumperi suplimentari, oferind o extensibilitate modulară pentru sistem. Produsul poate fi instalat fie încastrat, fie montat la suprafață, ceea ce îl face flexibil pentru utilizare în orice mediu de instalare. Blocul de conectare la împământare Schneider Electric Linergy LGYT1E14 are o temperatură de depozitare cuprinsă între -25 și +60 °C, ceea ce îl face fiabil pentru utilizare în diverse condiții de mediu. Produsul este recomandat în special pentru proiectarea sistemelor electrice în instalații comerciale mai mici și clădiri rezidențiale, unde este important să se asigure soluții adecvate de împământare pentru o funcționare sigură. Produsul LGYT1E14 este fabricat în conformitate cu standardele de calitate Schneider Electric, asigurând funcționarea pe termen lung și fără probleme a sistemului electric.
Schneider Electric Resi9 - LGYT1E14 - Bloc de conectare, 14 orificii, date tehnice de împământare
Caracteristici generale
Familia de produse: Linergy
Tipul produsului: Bloc de conectare
Categorie accesorii/piese separate: Accesoriu de conectare
Compatibilitate: Dulap de distribuție Resi9, dulap de distribuție Pragma, Dulap de distribuție Kaedra
Culoare: Verde
Date tehnice
Accesorii: 1 jumper
Metodă de montare: Încastrată, Montată la suprafață
Curent nominal [In]: 63 A
Tensiune nominală de funcționare [Ue]: 440 V c.a.
Număr de blocuri de conectare: 1 bloc de împământare (cu conexiuni cu șurub și fără șurub) cu 14 ieșiri
Ieșiri bloc de distribuție: 3 x 25 mm² pentru împământare, 11 x 4 mm² pentru împământare
Opțiuni de conectare
Conexiuni - borne:
Conectori fără șurub (împământare), 11 x 4 mm² (cu manșoane flexibile)
Conectori cu șurub (împământare), 3 x 25 mm² (flexibili)
Conectori fără șurub (împământare), 11 x 4 mm² (flexibile)
Conexiuni fără șuruburi (împământare), 11 x 6 mm² (semirigide)
Conexiuni fără șuruburi (împământare), 11 x 6 mm² (rigide)
Terminale cu șurub (împământare), 3 x 16 mm² (rigide)
Terminale cu șurub (împământare), 3 x 25 mm² (semirigide)
Spații libere: 2 pentru punte de legătură pentru conectarea unui alt bloc de borne
Dimensiuni
Lățime: 67,2 mm
Înălțime: 45,5 mm
Adâncime: 40,5 mm
Domeniu de aplicare
Segment de piață: Comerț mic, Rezidențial
Date de mediu
Temperatura ambiantă de depozitare: -25...60 °C
