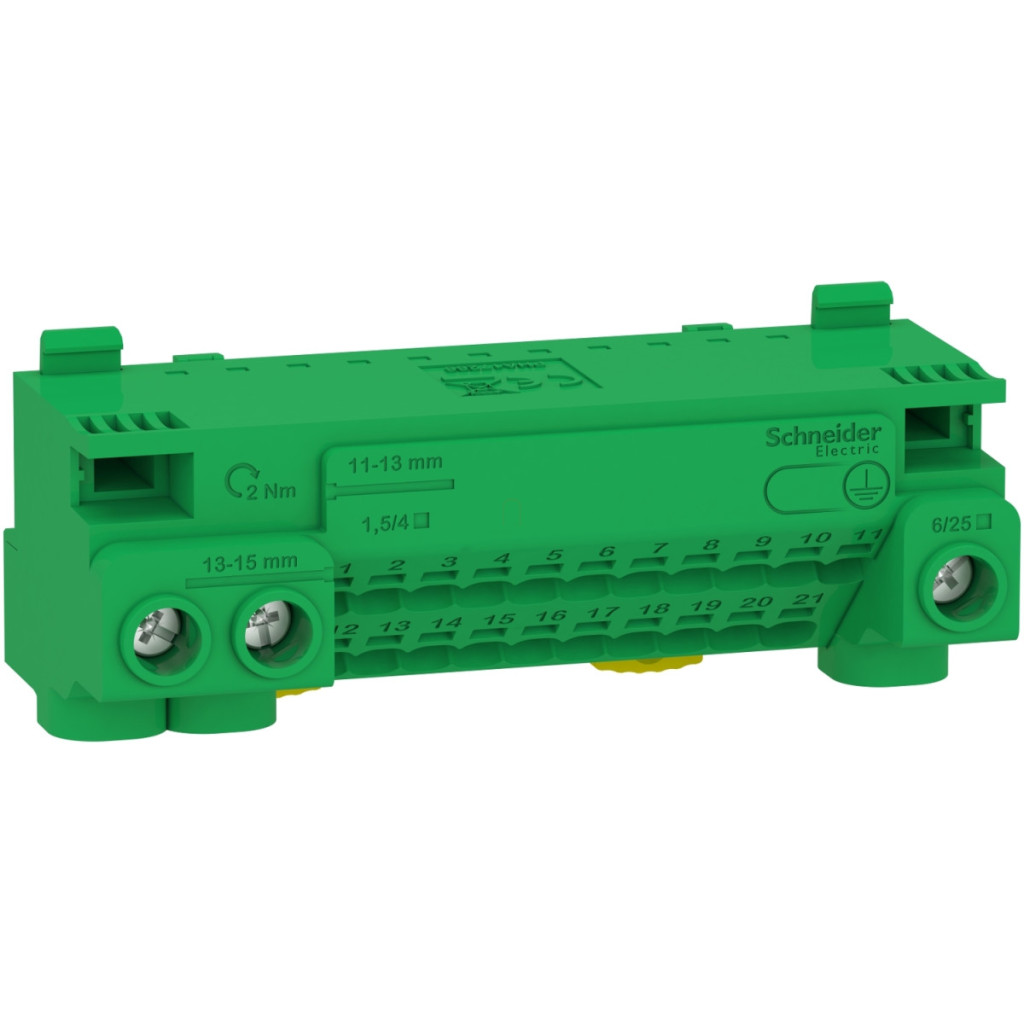

Blocul terminal de împământare Schneider Electric Linergy seria LGYT1E24 servește ca element de comutare electrică de înaltă calitate în sistemele moderne de instalații electrice. Acest produs ecologic și compact este soluția ideală pentru realizarea conexiunilor de împământare atât în aplicații rezidențiale, cât și comerciale. Modelul LGYT1E24 are un design hibrid unic, care combină tehnologiile de conectare cu șurub și fără șurub. Blocul de împământare are în total 24 de puncte de ieșire, dintre care 3 sunt potrivite pentru cabluri cu secțiune transversală de 25 mm² și 21 pentru cabluri cu secțiune transversală de 4 mm². Terminalele cu șurub sunt optimizate pentru cabluri cu secțiune transversală mare, în timp ce conectorii fără șurub sunt ideali pentru cabluri cu diametru mai mic. Opțiunile de conectare sunt extrem de flexibile: terminalele cu șurub sunt potrivite pentru cabluri rigide, semirigide și flexibile de 16-25 mm², în timp ce terminalele fără șurub pot fi conectate la cabluri cu secțiune transversală de 4-6 mm², cu sau fără manșoane. Parametrii tehnici ai Schneider Electric LGYT1E24 sunt impresionanți: curent nominal 63A, tensiune nominală de funcționare 440V AC. Este compatibil cu seriile de dulapuri de distribuție Resi9, Pragma și Kaedra, permițând integrarea flexibilă în alte sisteme de produse Schneider Electric. Produsul are dimensiuni compacte: 94,2 mm lățime, 45,5 mm înălțime și 40,5 mm adâncime, permițând o instalare care economisește spațiu. Blocul de conectare la împământare poate fi instalat fie încastrat, fie montat la suprafață, permițându-i să se adapteze la diferite condiții de instalare. Produsul este completat de 1 jumper și are 2 sloturi libere suplimentare pentru jumperi suplimentari, permițând conectarea altor blocuri de conectare. Blocul de împământare LGYT1E24 are o temperatură de depozitare cuprinsă între -25 °C și +60 °C, asigurând o durată lungă de viață a produsului în diverse condiții de mediu. Este proiectat în principal pentru utilizarea în clădiri rezidențiale și facilități comerciale, unde împământarea fiabilă a sistemelor electrice este esențială pentru o funcționare sigură. Utilizarea blocului de conectare Schneider Electric LGYT1E24 nu este doar o cerință de bază pentru instalarea electrică profesională, ci și un element important al siguranței personale și a proprietății, deoarece instalarea unui sistem de împământare adecvat oferă protecție împotriva defectelor electrice, supratensiunii și altor pericole.
Schneider Electric Resi9 - LGYT1E24 - Bloc de conectare, 24 orificii, împământare date tehnice
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Bloc de conectare
Categorie accesorii: Accesoriu de conectare
Compatibilitate: Dulap de distribuție Resi9, dulap de distribuție Pragma, Dulap de distribuție Kaedra
Culoare: Verde
Informații suplimentare
Accesorii: 1,0 x jumper
Metodă de montare: Încastrată, Montată la suprafață
Curent nominal [In]: 63 A
Tensiune nominală de funcționare [Ue]: 440 V c.a.
Număr de blocuri de conectare: 1 împământare (conexiuni cu șurub și fără șurub) cu 24 de ieșiri
Date de conectare
Ieșiri bloc de distribuție: 3 x 25 mm² împământare, 21 x 4 mm² împământare
Conexiuni - terminale:
Conectori fără șurub (împământare), 21 x 6 mm² (semirigide)
Conectori fără șurub (împământare), 21 x 4 mm² (cu manșoane flexibile)
Conectori cu șurub (împământare), 3,0 x 16 mm² (rigide)
Conectori cu șurub (împământare), 3,0 x 25 mm² (flexibili)
Terminale cu șurub (împământare), 3,0 x 25 mm² (semirigide)
Terminale fără șurub (împământare), 21 x 6 mm² (rigide)
Terminale fără șurub (împământare), 21 x 4 mm² (flexibile)
Sloturi libere: 2 pentru conectarea altor blocuri terminale
Dimensiuni și aplicație
Lățime: 94,2 mm
Înălțime: 45,5 mm
Adâncime: 40,5 mm
Segment de piață: Comerț cu amănuntul, rezidențial
Condiții de mediu
Temperatură de depozitare: -25…60 °C
