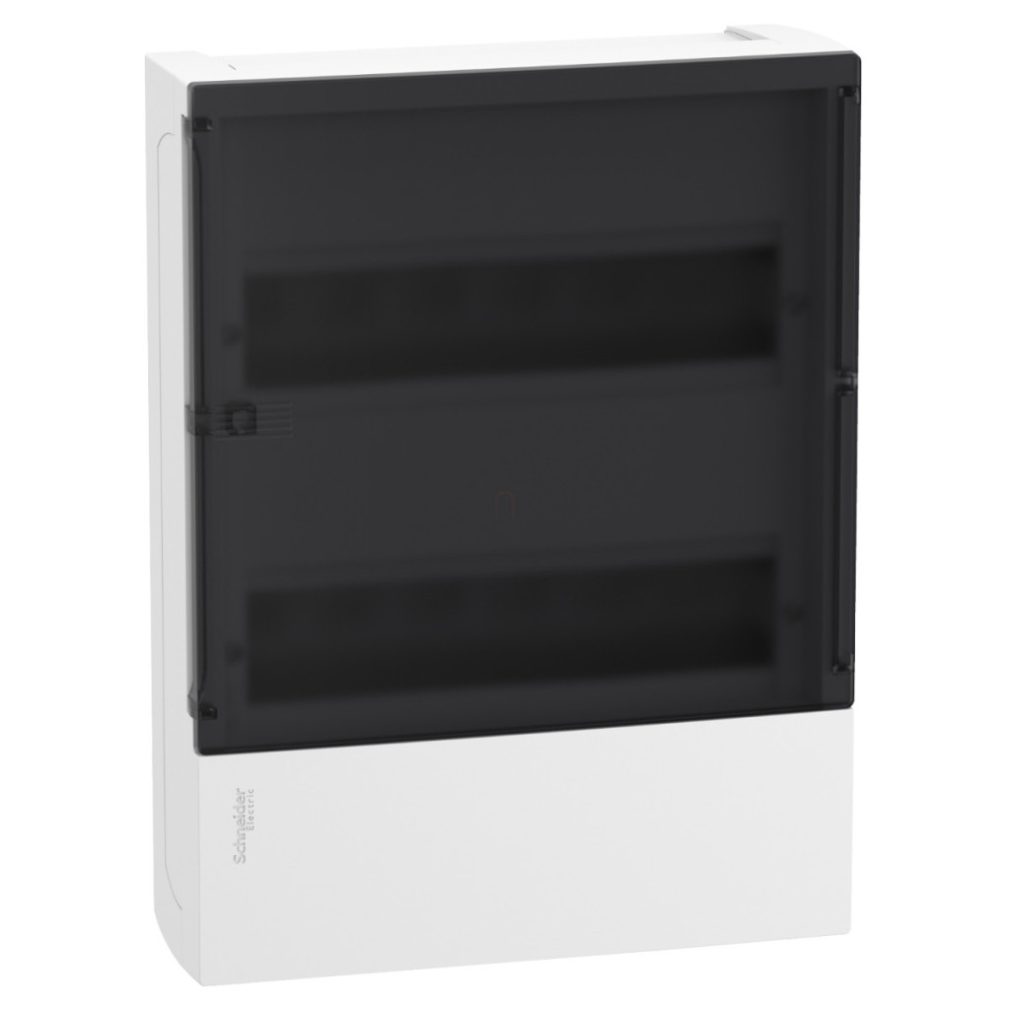

Modelul Schneider Electric RESI9 Mini Pragma MIP12212S este un dulap de distribuție mic, profesional, de înaltă calitate, care reprezintă alegerea perfectă pentru distribuția sigură și ordonată a sistemelor electrice în clădiri rezidențiale și facilități comerciale mai mici. Acest dulap de distribuție montat pe perete poate găzdui un total de 24 de module (2x12) în două rânduri, fiind soluția ideală pentru sistemele electrice de dimensiuni mici și medii. Ca parte a seriei RESI9 MP, acest dulap de distribuție mic combină designul practic cu aspectul estetic. Carcasa albă (RAL 9003) are o ușă transparentă, de culoarea fumului, care vă permite să verificați rapid starea dispozitivelor încorporate fără a fi nevoie să deschideți ușa. Gradul de protecție IP40 protejează eficient componentele interne de praf și contact accidental, în timp ce rezistența la impact IK07 oferă protecție mecanică în timpul utilizării zilnice. Carcasa din tehnoplastic, ușa și panoul frontal au o rezistență la foc de 650 °C. Cutia de distribuție mică MIP12212S are o lățime de 268 mm, o înălțime de 353 mm și o adâncime de 102 mm (dimensiuni externe), cu o adâncime internă de 80 mm, oferind spațiu suficient pentru dispozitive modulare și cabluri. Pentru a facilita instalarea, dispozitivul este echipat cu o șină DIN asimetrică de 35 mm și 1 bloc terminal de împământare și 1 bloc terminal neutru, fiecare cu 16 puncte de conectare la ieșire. Blocurile terminale sunt potrivite pentru cabluri de diferite dimensiuni: secțiuni transversale de 2x16 mm², 8x10 mm² și 6x6 mm² atât pentru blocurile terminale de împământare, cât și pentru cele neutre. Intrarea cablului poate fi rezolvată în mod flexibil cu 1 presetupă și 1 conector neted. Echipamentul poate fi utilizat la temperaturi ambientale cuprinse între -25 și +60 °C, asigurând o aplicabilitate largă într-o varietate de condiții. Dulapul de distribuție Schneider Electric MIP12212S este conform cu standardele IEC 60670-1 și IEC 60670-24 și are certificarea de calitate IMQ, care garantează calitatea și fiabilitatea ridicate ale produsului. Dulapul de distribuție MIP12212S este recomandat în special pentru clădiri rezidențiale, blocuri de apartamente și spații comerciale mici, unde este importantă o combinație de calitate fiabilă, aspect estetic și parametri tehnici adecvați.
Schneider Electric RESI9 Mini Pragma - MIP12212S - Tablou de distribuție mic, ușă transparentă de culoare fumurie, montat la suprafață, 2x12 module, șină PEN, alb date tehnice
Caracteristici principale
Familia de produse: Resi9
Denumirea produsului: Resi9 MP
Tipul produsului: Tablou de distribuție mic
Tipul tabloului de distribuție mic: Tablou de distribuție modular
Număr de module pe rând: Module de 12 x 18 mm
Număr de rânduri: 2
Tip de ușă: Culoare fumurie
Dimensiuni
Lățime: 268 mm (externă)
Înălțime: 353 mm (externă)
Adâncime: 102 mm (externă)
Adâncime internă: 80 mm
Date tehnice
Metodă de instalare: Montare pe suprafață
Diviziuni de 9 mm: 24
Număr total de module de 18 mm: 24
Curent nominal: 63 A
Tip bară colectoare: bară colectoare asimetrică de 35 mm
Placă de montare: Fără placă de montare
Intrare cablu: 1 conector pentru canal de cablu, 1 conector neted
Date bloc terminal
Funcție bloc terminal: Pământ/neutru
Număr de blocuri terminale: 1 pământ (șurub) cu 16 ieșiri, 1 neutru (șurub) cu 16 ieșiri
Ieșiri bloc de distribuție: 2 x 16 mm² pentru împământare, 2 x 16 mm² pentru neutru, 6 x 6 mm² pentru împământare, 6 x 6 mm² pentru neutru, 8 x 10 mm² pentru împământare, 8 x 10 mm² pentru neutru
Material și culoare
Material carcasă: Spate: technoplast, Ușă: technoplast, Panou frontal: technoplast
Culoare: Panou frontal: alb (RAL 9003), Ușă: gri fum (RAL 9003)
Caracteristici de protecție
Protecție IP: IP40
Protecție IK: IK07
Rezistență la foc: Ușă: 650 °C, Spate: 650 °C, Față: 650 °C
Domeniu de aplicare
Segment de piață: Rezidențial, Comercial mic
Standarde și mărci de calitate
Standarde: IEC 60670-1, IEC 60670-24
Certificări de calitate: IMQ
Condiții de utilizare
Intervalul temperaturii ambientale: -25...60 °C
