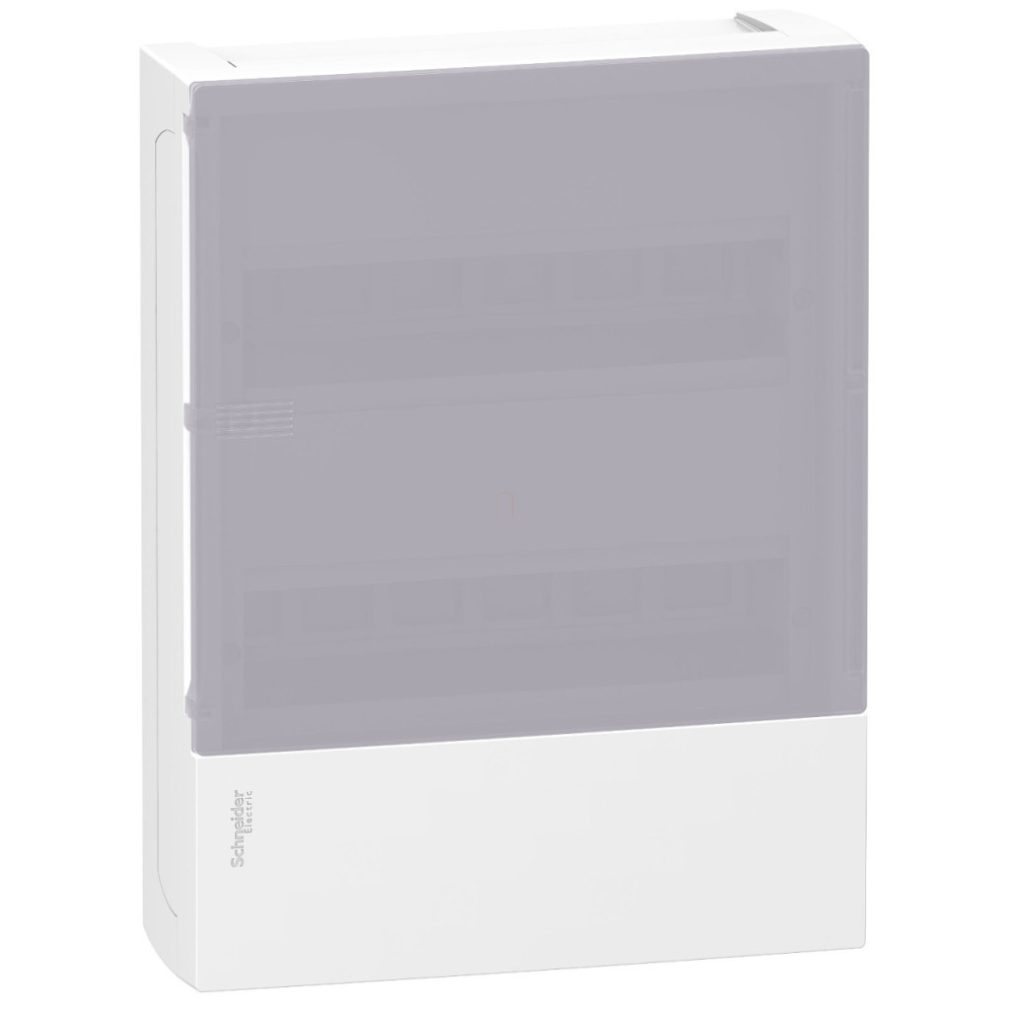

Dulapul de distribuție mic MIP12212T, parte din gama de produse Resi9 MP a Schneider Electric, este soluția ideală pentru sistemele electrice din clădiri rezidențiale și mici spații comerciale. Acest dulap de distribuție modular montat la suprafață este o alegere practică și atractivă, care combină fiabilitatea și funcționalitatea. Modelul MIP12212T permite instalarea unui total de 24 de module de 18 mm în 2 rânduri orizontale (12 module pe rând). Ușa transparentă cu efect de sticlă mată nu numai că oferă protecție, dar permite și inspectarea vizuală a stării modulelor. Dimensiunile externe ale dulapului sunt de 268 mm lățime, 353 mm înălțime și 102 mm adâncime, în timp ce adâncimea internă este de 80 mm, ceea ce oferă suficient spațiu pentru accesorii. Pentru montarea dispozitivelor se utilizează o șină asimetrică de 35 mm. Dulapul de distribuție are un grad de protecție IP40 și o rezistență la impact IK07, oferind o protecție adecvată împotriva prafului și a impactului mecanic. Carcasa din technoplast (panoul din spate, ușa și panoul frontal) este fabricată dintr-un material de înaltă calitate, rezistent la foc, cu o rezistență la flacără de 650 °C. Panoul frontal alb (RAL 9003) și ușa transparentă a dulapului îi conferă un aspect modern și curat, făcându-l potrivit pentru orice stil de design interior. O caracteristică specială a dulapului de distribuție mic MIP12212T este că are 1 bloc de conexiune la pământ și 1 bloc de conexiune neutru. Ambele blocuri oferă 16 ieșiri, potrivite pentru cabluri cu secțiuni transversale diferite: 2 x 16 mm², 8 x 10 mm² și 6 x 6 mm² atât pentru cablurile de împământare, cât și pentru cele neutre. Acest design oferă opțiuni de instalare extrem de flexibile. Dulapul are un curent nominal de 63 A, ceea ce oferă o rezervă suficientă pentru majoritatea aplicațiilor domestice și comerciale mici. Dulapul de distribuție mic Schneider Electric MIP12212T este conform cu standardele IEC 60670-1 și IEC 60670-24 și are certificare de calitate IMQ. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +60 °C, ceea ce oferă o gamă largă de aplicații. Dulapul de distribuție modular MIP12212T este alegerea perfectă pentru instalarea în apartamente, case familiale sau magazine mici, unde fiabilitatea, siguranța și aspectul estetic sunt importante.
Schneider Electric RESI9 Mini Pragma - MIP12212T - Tablou de distribuție mic, ușă transparentă din sticlă mată, montat pe perete, 2x12 module, șină PEN, alb date tehnice
Caracteristici generale
Familia de produse: Resi9
Denumirea produsului: Resi9 MP
Tipul produsului sau componentului: Dulap de distribuție
Tipul dulapului de distribuție: Dulap de distribuție modular
Număr de module pe rând (18 mm): 12
Număr de rânduri: 2
Tip de ușă: Transparentă
Dimensiuni
Lățime: 268 mm (extern)
Înălțime: 353 mm (extern)
Adâncime: 102 mm (extern)
Adâncime internă: 80 mm
Date tehnice
Metodă de montare: Montare pe suprafață
Diviziuni de 9 mm: 24
Număr total de module (18 mm): 24
Curent nominal: 63 A
Tip bară colectoare: bară colectoare asimetrică de 35 mm
Descriere placă de montare: Fără placă de montare
Date de conectare
Funcția blocului de conectare: Împământare/neutru
Număr de blocuri de conectare: 1 împământare (șurub) cu 16 ieșiri, 1 neutru (șurub) cu 16 ieșiri
Ieșiri bloc de distribuție: 2 x 16 mm² împământare, 2 x 16 mm² neutru, 6 x 6 mm² împământare, 6 x 6 mm² neutru, 8 x 10 mm² împământare, 8 x 10 mm² neutru
Materiale și culori
Material dulap: Panou posterior: technoplast, Ușă: technoplast, Panou frontal: technoplast
Culoare: Panou frontal: alb (RAL 9003), Ușă: transparentă
Caracteristici de protecție
Grad de protecție IP: IP40
Grad de rezistență la impact IK: IK07
Rezistență la foc: Ușă: 650 °C, Panou posterior: 650 °C, Panou frontal: 650 °C
Caracteristici de mediu
Temperatura ambiantă de funcționare: -25...60 °C
Standarde și certificări
Standarde: IEC 60670-1, IEC 60670-24
Certificări de calitate: IMQ
Domenii de aplicare
Segment de piață: Rezidențial, Retail
