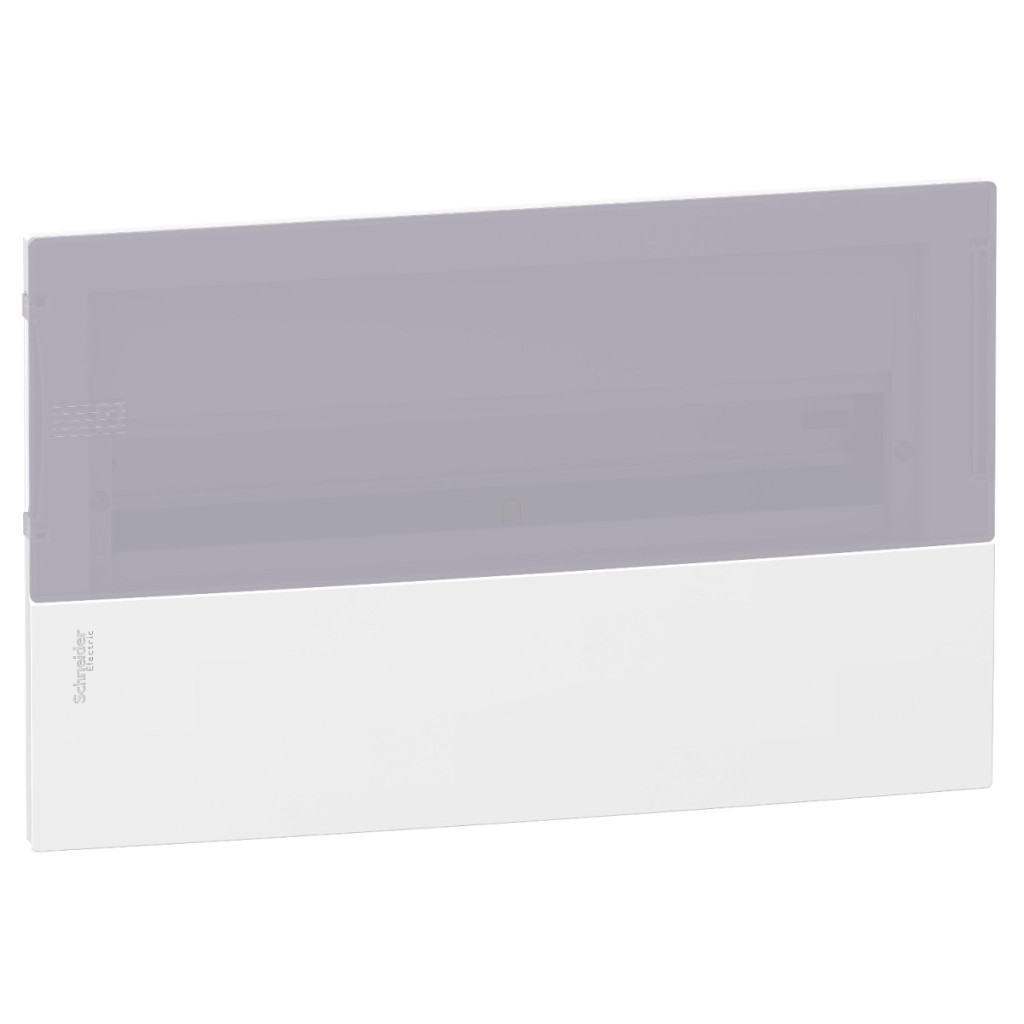

Schneider Electric Resi9 MP MIP22118T este un dulap de distribuție electrică modern, compact și modular, care reprezintă alegerea perfectă atât pentru mediile rezidențiale, cât și pentru cele comerciale. Acest dulap de distribuție încastrat poate găzdui 18 module într-un rând, oferind o soluție optimă pentru proiectarea clară și sigură a sistemelor electrice mai mici. Modelul MIP22118T are protecție IP40, care oferă o protecție adecvată împotriva prafului și a contactului accidental. Ușa transparentă cu efect de sticlă mată nu numai că îi conferă un aspect estetic, dar vă permite și să verificați rapid starea modulelor fără a fi nevoie să deschideți tabloul de distribuție. Panoul frontal alb (RAL 9003) se integrează armonios în orice interior, fie că este vorba de o casă modernă sau de un magazin mic. Panoul de distribuție este fabricat din material tehnoplastic, care garantează o funcționare durabilă și fiabilă. În ceea ce privește parametrii tehnici, tabloul de distribuție Resi9 MP are un curent nominal de 63A. În ceea ce privește dimensiunile, lățimea necesară a deschiderii în perete este de 378 mm, iar înălțimea este de 228 mm, în timp ce dimensiunile externe sunt de 402 mm lățime și 252 mm înălțime. Adâncimea totală este de 98 mm, din care 80 mm sunt încastrate în perete și 18 mm ies în afara peretelui. Instalarea se realizează cu ajutorul unei șine asimetrice de 35 mm. Tabloul de distribuție oferă diviziuni de 36 x 9 mm, ceea ce înseamnă că în el pot fi instalate module de 18 x 18 mm. Adâncimea internă utilizabilă este de 76 mm, ceea ce oferă spațiu suficient pentru majoritatea dispozitivelor modulare. Intrarea cablului în dulap se face prin orificii pre-tăiate, ceea ce facilitează instalarea. O caracteristică specială a MIP22118T este că include o bară de împământare și o bară de neutru, fiecare cu 16 ramificații. Blocurile terminale sunt potrivite pentru cabluri cu secțiuni transversale diferite: 2 x 16 mm², 8 x 10 mm² și 6 x 6 mm² atât pentru împământare, cât și pentru neutru. Acest design flexibil permite conectarea corectă și sigură a cablurilor de consum de diferite dimensiuni. Sistemul funcționează la temperaturi ambientale cuprinse între -25 °C și +60 °C, asigurând o aplicabilitate largă. Fabricat în conformitate cu standardele IEC 60670-1 și IEC 60670-24, dispozitivul are certificare de calitate IMQ și rezistență la impact IK07. Dulapul de distribuție are o rezistență la foc de 650 °C pentru ușă, panoul din spate și panoul frontal, ceea ce sporește siguranța în caz de incendiu.
Schneider Electric RESI9 Mini Pragma - MIP22118T - Tablou de distribuție mic, ușă transparentă din sticlă mată, încastrat, 1x18 module, șină PEN, complet, alb Date tehnice
Caracteristici principale
Familia de produse: Resi9
Denumirea produsului: Resi9 MP
Tipul produsului: Tablou de distribuție modular
Număr de module pe rând: 18
Număr de rânduri: 1
Tipul ușii: Transparentă (efect de sticlă mată)
Dimensiuni
Lățime: 378 mm în perete, 402 mm exterior Înălțime: 228 mm în perete, 252 mm exterior Adâncime: Extern 18 mm, în perete 80 mm, total 98 mm
Adâncime internă: 76 mm
Parametri tehnici
Metodă de instalare: Încastrată
Număr de diviziuni de 9 mm: 36 Număr total de module de 18 mm: 18 Curent nominal: 63 A Tip șină: șină asimetrică de 35 mm Placă de montare: Niciuna Intrare cablu: Deschideri pre-tăiate
Blocuri terminale: 1 împământare (șurub) cu 16 ramificații, 1 neutru (șurub) cu 16 ramificații
Opțiuni de ieșire bloc terminal: 2 x 16 mm² pentru împământare, 2 x 16 mm² pentru neutru, 8 x 10 mm² pentru împământare, 8 x 10 mm² pentru neutru, 6 x 6 mm² pentru împământare, 6 x 6 mm² pentru neutru
Materiale și culori
Materialul tabloului de distribuție: Spate: tehnoplastic, Ușă: tehnoplastic, Față: tehnoplastic
Culori: Față: alb (RAL 9003), Ușă: transparentă
Caracteristici de mediu
Domeniu de utilizare: rezidențial, comerț cu amănuntul
Standarde: IEC 60670-1, IEC 60670-24
Certificări de calitate: IMQ
Rezistență la foc: Ușă: 650 °C, Panou posterior: 650 °C, Panou frontal: 650 °C
Protecție: IP40
Rezistență la impact: IK07
Interval de temperatură de funcționare: -25...60 °C
