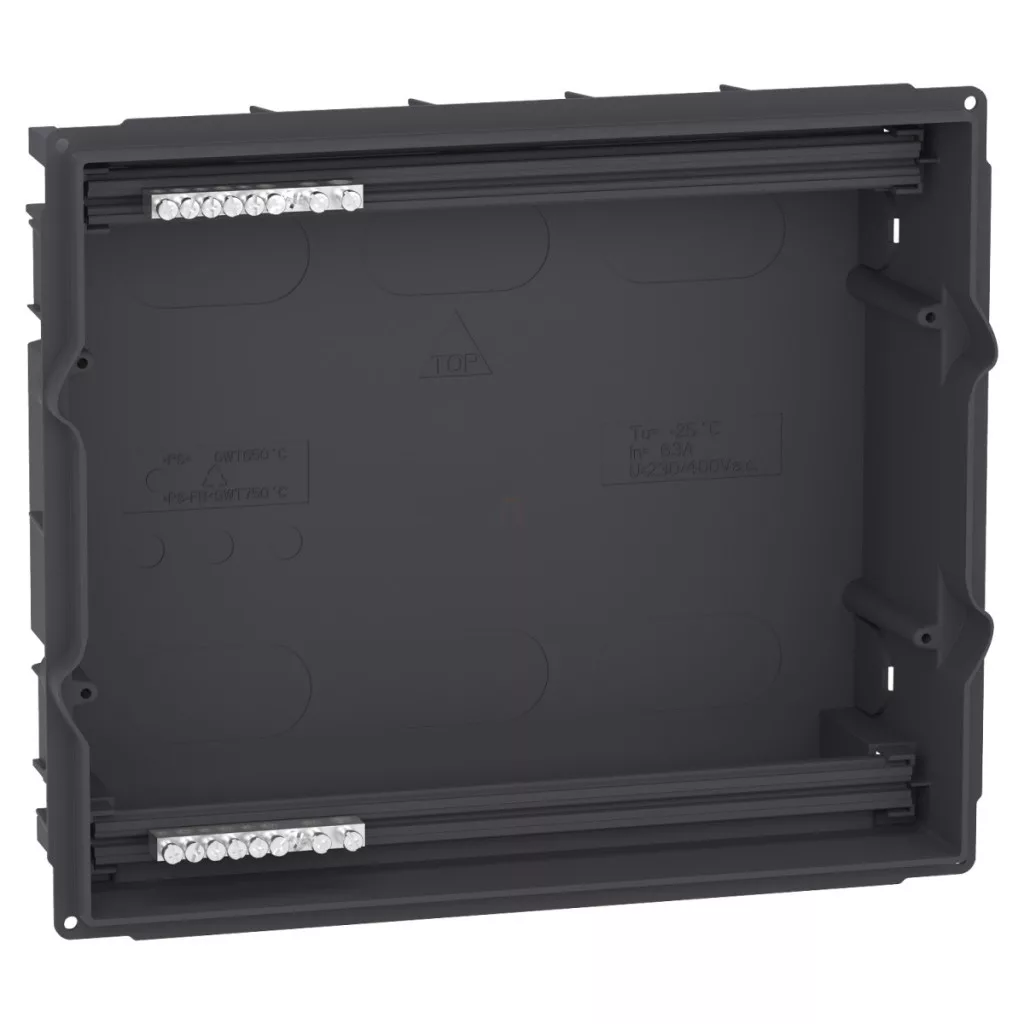

Baza de tip MIP82112 din gama de produse Schneider Electric RESI9 este o placă de fund pentru tablouri de distribuție de mici dimensiuni de o calitate excepțională, concepută special pentru montarea încastrată. Această componentă tehnică poate găzdui 1 rând, câte 12 module pe rând (în total 12 module), oferind astfel o soluție ideală pentru instalarea sistemelor electrice de dimensiuni reduse, atât în mediul rezidențial, cât și în cel comercial de mici dimensiuni. Baza RESI9 MP conține două blocuri de terminale: un bloc de terminale de împământare și unul de neutru, ambele cu fixare prin șuruburi și oferind câte 8 opțiuni de conectare la ieșire. Blocurile de borne sunt potrivite pentru mai multe dimensiuni de cabluri: pot primi cabluri cu secțiune de 1×16 mm², 4×10 mm² și 3×6 mm², atât în cazul blocului de borne de împământare, cât și al celui de neutru. Această configurație asigură un grad ridicat de flexibilitate în utilizarea cablurilor de diferite dimensiuni, ceea ce este deosebit de util în cazul instalațiilor mai complexe. Modelul MIP82112 are o capacitate nominală de curent de 63 A, suficientă pentru majoritatea aplicațiilor casnice și comerciale de mici dimensiuni. Produsul este prevăzut cu orificii de intrare a cablurilor pre-decupate, ceea ce facilitează conectarea cablurilor. Partea din spate, realizată din technoplast, asigură o bază stabilă și durabilă pentru instalarea sistemului electric. Dimensiunile sale sunt practice: 270 mm lățime, 228 mm înălțime și o adâncime totală de 98 mm (din care 80 mm pentru montarea în perete, iar 18 mm pentru partea exterioară). Aceste dimensiuni corespund de obicei montării standard în pereți din gips-carton și cărămidă, oferind în același timp suficient spațiu pentru cabluri și conexiuni. Baza RESI9 MP respectă standardele internaționale stricte, precum IEC 60670-1, IEC 60670-24, EN 50102 și IEC 60695-2-11. Rezistența la impact de gradul IK07 oferă o protecție adecvată împotriva impacturilor mecanice care pot apărea în timpul utilizării zilnice. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare (între -25 °C și +60 °C), ceea ce permite o funcționare fiabilă în diverse condiții de mediu. Partea din spate are o rezistență la foc de 650 °C, ceea ce reprezintă o caracteristică importantă de siguranță în cazul instalațiilor electrice. Baza Schneider Electric MIP82112 este o alegere excelentă pentru cei care caută o soluție fiabilă, conformă cu standardele și ușor de instalat pentru construirea sistemului lor electric.
Schneider Electric RESI9 Mini Pragma - MIP82112 - Panou de distribuție mic, încastrat, 1x12 module, șină PEN - specificații tehnice
Caracteristici principale
Gama de produse: Resi9
Tipul produsului: Bază
Categorie: Accesoriu pentru carcasă
Compatibilitate: Resi9 Resi9 MP
Curent nominal: 63 A
Număr de rânduri orizontale: 1
Număr de module de 18 mm pe rând: 12
Număr de blocuri terminale: 1 de împământare (cu șurub) cu 8 ieșiri, 1 de neutru (cu șurub) cu 8 ieșiri
Funcția blocului terminal: Împământare / neutru
Informații suplimentare
Montarea carcasei: Încastrat
Intervale de 9 mm: 2
Numărul total de module de 18 mm: 12
Intrare cablu: Orificii pre-decupate
Ieșiri bloc de distribuție: 1 x 16 mm² pentru împământare, 1 x 16 mm² pentru neutru, 3 x 6 mm² pentru împământare, 3 x 6 mm² pentru neutru, 4 x 10 mm² pentru împământare, 4 x 10 mm² pentru neutru
Material carcasă: Partea din spate: technoplast
Lățime: Perete: 270 mm
Înălțime: Perete: 228 mm
Adâncime: Perete: 80 mm, Exterior: 18 mm, Total: 98 mm
Caracteristici de mediu
Standarde: IEC 60670-1, IEC 60670-24, EN 50102, IEC 60695-2-11
Rezistență la foc: Partea din spate: 650 °C
Grad de protecție IK: IK07
Temperatura mediului în timpul funcționării: -25...60 °C
Utilizarea materialelor
Procentul mediu de plastic reciclat: 83%
