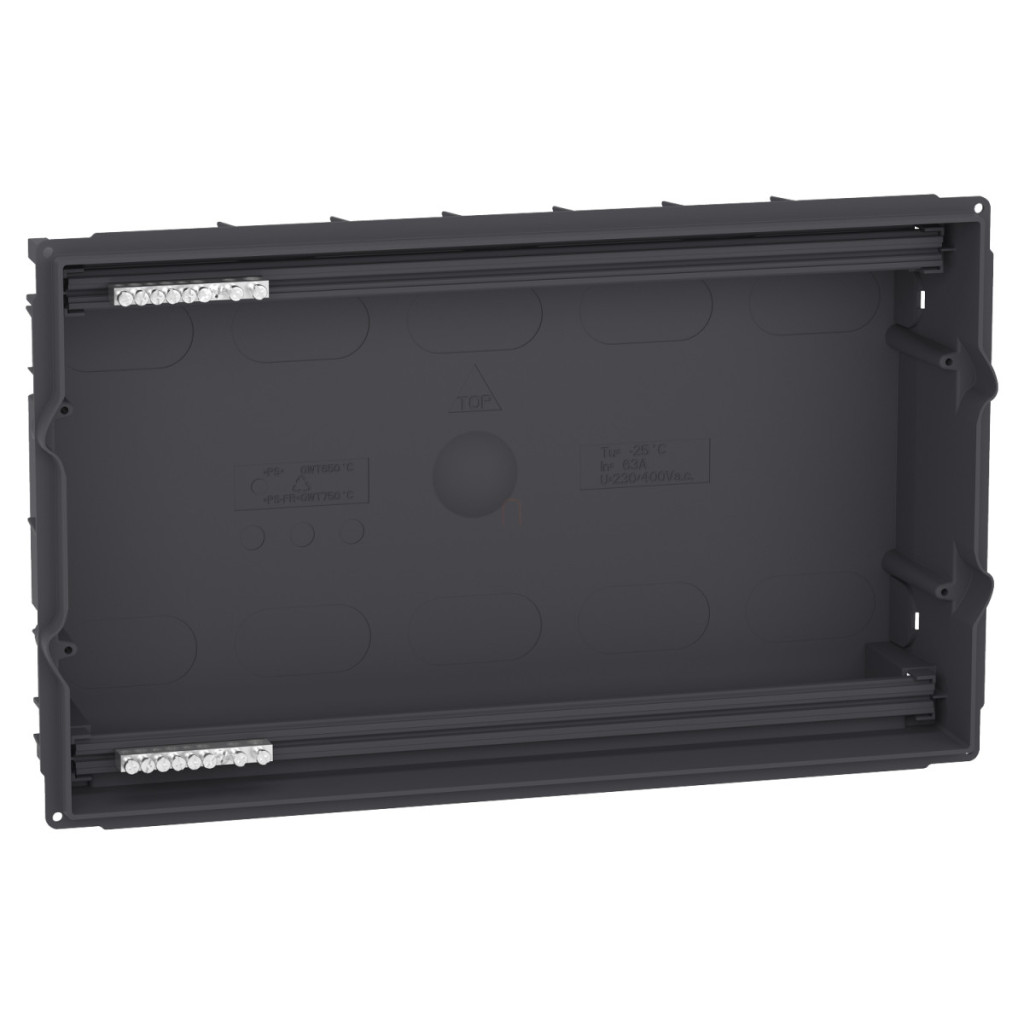

Placa de bază pentru cutia de distribuție MIP82118 din gama de produse RESI9 Mini Pragma de la Schneider Electric este o soluție excelentă pentru instalarea sistemelor electrice moderne în locuințe și aplicații comerciale de mici dimensiuni. Această placă de bază modulară pentru cutie de distribuție are un design încastrat, poate acomoda 18 module într-un singur rând și este dotată cu un bloc terminal cu două puncte de conectare cu șurub. Această componentă a gamei de produse Resi9 MP are un curent nominal de 63 A, suficient pentru majoritatea aplicațiilor rezidențiale și comerciale. Designul tehnic al cutiei permite o instalare ușoară și sigură. Placa de bază este încastrată, ceea ce asigură un aspect estetic după instalarea în perete. Partea din spate este realizată din tehnoplastic, care oferă o rezistență excelentă la căldură (650 °C) și protecție mecanică (IK07). Datorită designului său, intrarea cablului se face prin deschideri pre-tăiate, ceea ce facilitează instalarea. Terminalele de împământare și neutru ale cutiei oferă o flexibilitate remarcabilă în ceea ce privește conectarea cablurilor. Ambele terminale au 16 puncte de ieșire care pot acomoda cabluri de diferite dimensiuni: 2 x 16 mm², 8 x 10 mm² și 6 x 6 mm² opțiuni de conectare atât pentru cablurile de împământare, cât și pentru cele neutre. Dimensiunile produsului sunt optime pentru o instalare ușoară: 378 mm lățime, 228 mm înălțime și 80 mm adâncime în perete, în timp ce partea din afara peretelui ocupă doar 18 mm, oferind o adâncime totală de 98 mm. Modulele cu pas de 9 mm permit montarea ușoară și sigură a dispozitivelor modulare standard (întrerupătoare miniaturale, dispozitive de curent rezidual etc.). Conformitatea plăcii de bază a cutiei de distribuție MIP82118 este garantată de standarde recunoscute la nivel internațional, inclusiv IEC 60670-1, IEC 60670-24, EN 50102 și IEC 60695-2-11. Produsul poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +60 °C), asigurând o funcționare fiabilă în diverse condiții de mediu. Placa de bază pentru distribuție mică MIP82118 din seria RESI9 MP de la Schneider Electric este alegerea ideală pentru crearea de sisteme de distribuție electrică sigure, standardizate și estetice, atât în proiectele de construcții noi, cât și în cele de renovare.
Schneider Electric RESI9 Mini Pragma - MIP82118 date tehnice
Caracteristici principale
Familia de produse: Resi9
Tipul produsului: Placă de bază
Categorie accesorii/componente: Accesoriu pentru dulap de distribuție
Compatibilitate: Resi9 Resi9 MP
Curent nominal: 63 A
Număr de rânduri orizontale: 1
Număr de module de 18 mm pe rând: 18
Număr de blocuri terminale: 1 împământare (șurub) cu 16 ieșiri, 1 neutru (șurub) cu 16 ieșiri
Funcția blocului terminal: Conductor de împământare / neutru
Informații suplimentare
Montare dulap: Încastrată
Diviziuni de 9 mm: 2
Număr total de module de 18 mm: 18
Intrare cablu: Deschideri pre-tăiate
Ieșiri bloc terminal: 2 x 16 mm² pentru împământare, 2 x 16 mm² pentru neutru, 6 x 6 mm² pentru împământare, 6 x 6 mm² pentru neutru, 8 x 10 mm² pentru împământare, 8 x 10 mm² pentru neutru
Material dulap: Spate: tehnoplastic Lățime: În perete: 378 mm Înălțime: În perete: 228 mm Adâncime: În perete: 80 mm, În exterior: 18 mm Total: 98 mm Total: 98 mm
Caracteristici de mediu
Standarde: IEC 60670-1, IEC 60670-24, EN 50102, IEC 60695-2-11
Rezistență la foc: Spate: 650 °C
Grad de protecție IK: IK07
Temperatură ambiantă de funcționare: -25...60 °C
Caracteristici ale materialului
Procentaj mediu de conținut de plastic reciclat: 81%
