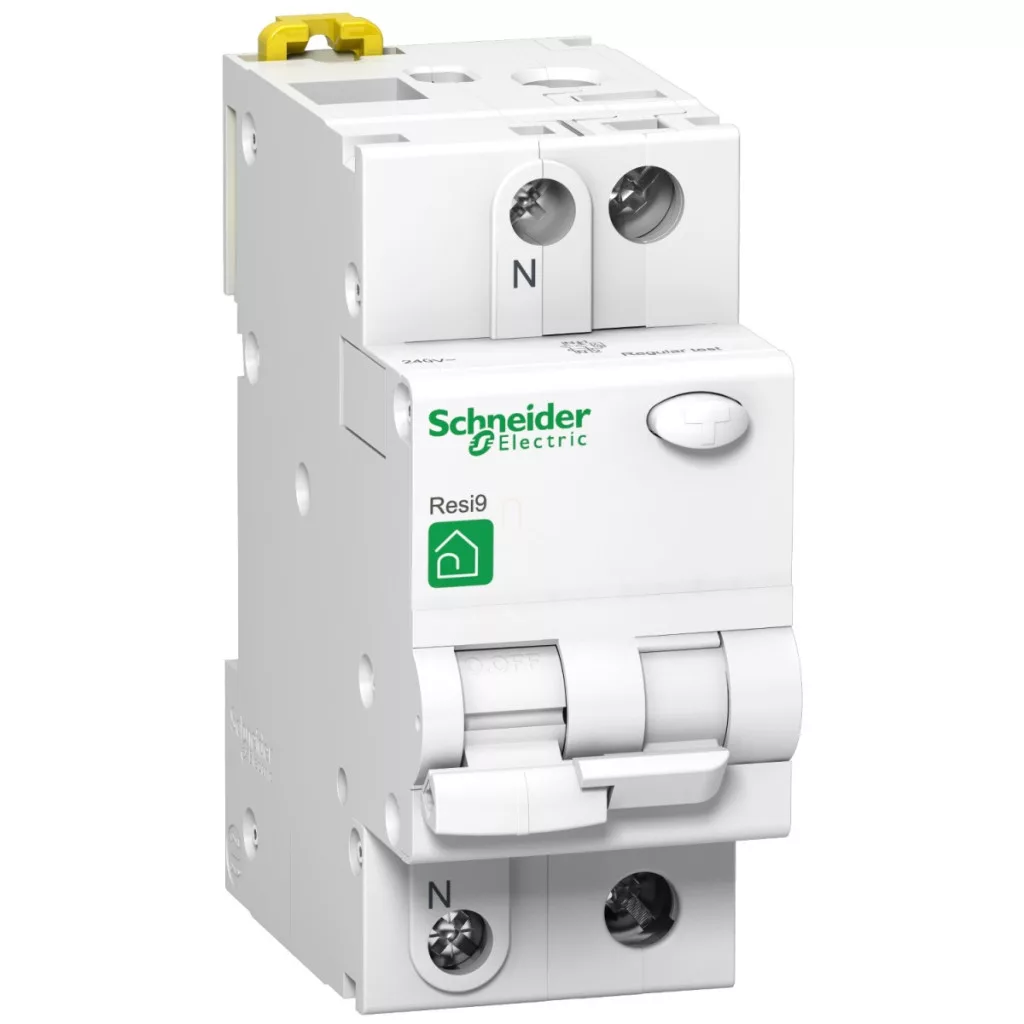

Dispozitivul de protecție diferențială (RCBO) Schneider Electric Resi9 R9D31206 este un dispozitiv de siguranță electrică de înaltă calitate, care combină protecția la supracurent și funcțiile unui întrerupător de circuit într-o singură unitate compactă. Acest dispozitiv cu design 1P+N, cu un curent nominal de 6 A, caracteristică C și sensibilitate la curent de defect de 30 mA, este alegerea ideală pentru protejarea rețelelor electrice din clădiri rezidențiale, comerciale și mici instalații industriale. Modelul Resi9 R9D31206 are o capacitate de întrerupere de 4500 A pe o rețea de 230 V c.a. 50/60 Hz, care respectă standardul EN/IEC 61009-2-1. Protecția împotriva curentului de defect de tip AC este instantanee, oferind o protecție eficientă împotriva șocurilor electrice. Produsul are o lățime de 36 mm (2 module), o înălțime de 74 mm și o adâncime de 90 mm și este disponibil în culoarea albă. Conectarea la rețea se face prin conectori de tip tunel, care sunt situați în partea superioară sau inferioară și sunt potriviți pentru cabluri flexibile (≤ 10 mm²) sau rigide (≤ 16 mm²), cu o lungime de dezizolare a cablului de 14 mm și un cuplu de strângere de 2 Nm. Gama de produse Schneider Electric Resi9 RCBO are parametri tehnici ridicați: durata de viață mecanică a dispozitivului este de 20.000 de cicluri, iar durata de viață electrică este, de asemenea, de 20.000 de cicluri. Dispozitivul are protecție IP20 conform IEC 60529 și oferă protecție IP40 într-o carcasă modulară. Dispozitivul are o gamă remarcabil de largă de temperaturi de funcționare: poate fi utilizat între -25 °C și +40 °C și depozitat între -30 °C și +70 °C. Limita de declanșare magnetică este de 5-10 ori curentul nominal, iar protecția la supratensiune poate suporta un curent de supratensiune de 250 A. Dispozitivul poate fi fixat pe o șină DIN, are o opțiune de conectare biconnect în partea inferioară și este compatibil cu barele colectoare. Calitatea produsului este garantată de certificatul CEBEC. Poziția comutatorului este ușor vizibilă datorită indicatorului încorporat, care arată clar starea ON/OFF. Designul practic al comutatorului basculant îl face ușor de utilizat. Acest întrerupător compact și performant oferă o soluție optimă pentru protejarea circuitelor electrice împotriva suprasarcinii, scurtcircuitelor și tensiunilor periculoase la atingere.
Schneider Electric Resi9 - R9D31206 - întrerupător automat, clasă CA, 1P-N, C, 6A, 30mA date tehnice
Caracteristici generale
Familia de produse: Resi9
Denumirea produsului: Resi9 RCBO
Tipul produsului: Întrerupător de circuit cu curent rezidual (RCBO)
Domeniu de aplicare: Distribuție
Descrierea polului: 1P + N
Poziția conductorului zero: Partea stângă
Număr de poli protejați: 1
Caracteristici electrice
Curent nominal: 6 A
Tip rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Curba de declanșare: C
Sensibilitate la curent de defect: 30 mA conform EN/IEC 61009-2-1
Timp de întârziere a protecției la curent de defect: Instantaneu
Clasa de protecție la curent de defect: Tip AC
Capacitate de rupere: 4500 A Icn 230 V c.a. 50/60 Hz pe rețeaua de alimentare conform EN/IEC 61009-2-1
Certificare de calitate: CEBEC
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230 V AC 50/60 Hz
Limită de declanșare magnetică: 5...10 x In
Supracurent: 250 A
Indicator de poziție contact: Da
Tip de control: Comutator basculant
Indicație locală:Indicație ON/OFF Metodă de montare: Snap-on Suport de montare: Șină DIN Compatibilitate cu blocul de distribuție și bară colectoare: Partea inferioară: biconnect Pas de 9 mm: 4
Dimensiuni și caracteristici fizice
Înălțime: 74 mm
Lățime: 36 mm
Adâncime: 90 mm
Greutate netă: 0,19 kg
Culoare: Alb
Date privind durabilitatea
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Conexiuni - terminale
Tip conector: Terminale de tip tunel (sus sau jos) - <= 10 mm² - flexibile
Terminale de tip tunel (superioare sau inferioare) - <= 16 mm² - rigide
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m sus sau jos
Protecție împotriva curentului de defect: Integrată
Condiții de mediu
Standarde: EN/IEC 61009-2-1
Grad de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529
Tropicalizare: Grad 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă - funcționare: -25...40 °C
Temperatura ambiantă - depozitare: -30...70 °C
