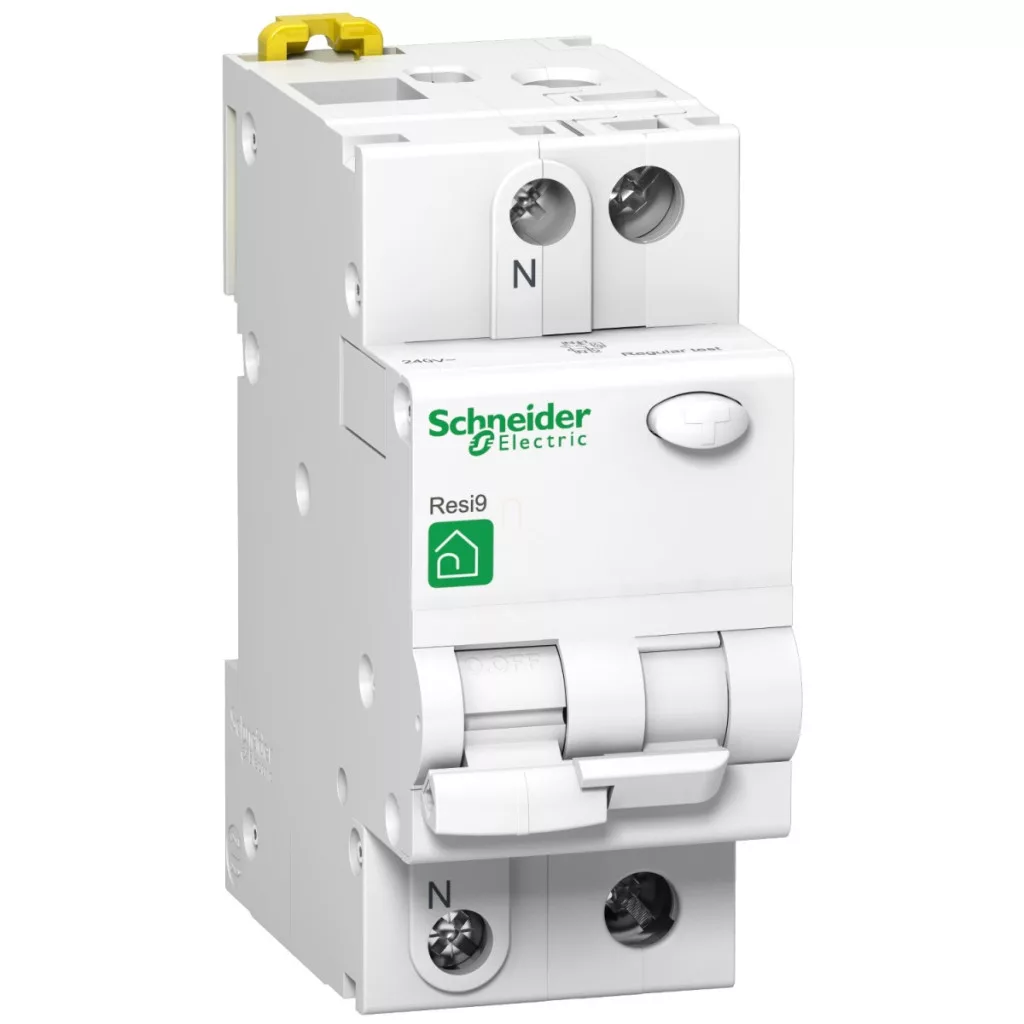

Întrerupătorul diferențial (RCBO) Schneider Electric Resi9 R9D31216 este o soluție de protecție compactă și modernă, care combină protecția împotriva supracurentului și funcțiile de siguranță a vieții într-un singur dispozitiv. Acest dispozitiv 1P+N de înaltă calitate are un curent nominal de 16 A, caracteristică C și sensibilitate la curent de defect de 30 mA, oferind o protecție excelentă împotriva suprasarcinii, scurtcircuitului și șocului electric. Produsul aparține popularei familii de produse Resi9 de la Schneider Electric, care garantează o calitate și o fiabilitate excepționale. RCBO 4500A are o capacitate de întrerupere de 230 V c.a. și este conform cu standardul EN/IEC 61009-2-1. Protecția împotriva curentului de defect de tip AC asigură deconectarea imediată în cazul unui curent de scurgere, oferind siguranță maximă utilizatorilor. Produsul are certificare de calitate CEBEC, ceea ce îi consolidează și mai mult fiabilitatea. Dispozitivul are un design extrem de ușor de utilizat: indicatorul de poziție al comutatorului și indicatorul de poziție ON/OFF permit identificarea ușoară a stării, în timp ce designul montabil pe șină DIN asigură o instalare ușoară. Dimensiunile sale compacte de 36 mm lățime, 90 mm adâncime și 74 mm înălțime sunt deosebit de avantajoase pentru instalațiile care economisesc spațiu. Produsul alb are o opțiune de conectare la șină combinată compatibilă cu biconnect pe partea inferioară. Sunt disponibile conectori de tip tunel pentru conectarea cablurilor flexibile și rigide, care sunt potriviți pentru cabluri flexibile cu o secțiune transversală maximă de 10 mm² și cabluri rigide cu o secțiune transversală maximă de 16 mm². Lungimea de dezizolare a firului este de 14 mm, iar cuplul de strângere al conectorilor este de 2 Nm. RCBO Resi9 R9D31216 are o durabilitate remarcabilă, dovadă fiind durata de viață mecanică și electrică de 20.000 de cicluri. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25 °C până la 40 °C) și funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă ridicată de până la 95%. Dispozitivul are protecție IP20 și, într-o carcasă modulară, protecție IP40 în conformitate cu IEC 60529. Pentru protecția împotriva supratensiunii, produsul poate rezista la o supracurent de 250 A, iar limita sa de declanșare magnetică este de 5-10 ori mai mare decât curentul nominal. RCBO R9D31216 este proiectat special pentru aplicații de distribuție și este certificat EAC.
Schneider Electric Resi9 - R9D31216 - întrerupător automat, clasă CA, 1P-N, C, 16A, 30mA date tehnice
Caracteristici generale
Familia de produse: Resi9
Denumirea produsului: Resi9 RCBO
Tipul produsului: Întrerupător de curent rezidual (RCBO)
Domeniu de aplicare: Distribuție
Caracteristici electrice
Poli: 1P + N
Poziția conductorului neutru: Stânga
Număr de poli protejați: 1
Curent nominal: 16 A
Tip rețea: CA
Tehnologie de declanșare: Termomagnetică
Curba caracteristică: C
Sensibilitate la curent de defect: 30 mA conform EN/IEC 61009-2-1
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip AC
Capacitate de rupere: 4500 A Icn la 230 V c.a. 50/60 Hz conform EN/IEC 61009-2-1
Certificare de calitate: CEBEC
Caracteristici de funcționare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230 V AC 50/60 Hz
Limită de declanșare magnetică: 5...10 x In
Curent de pornire: 250 A
Indicator de stare de comutare: Da
Tip de comandă: Manetă de comutare
Indicator local: Indicator ON/OFF
Caracteristici mecanice
Metodă de montare: Fixare prin clipsare
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Partea inferioară: biconnect
Rețea de conectare: 9 mm între fază și neutru
Număr de grile: 4
Înălțime: 74 mm
Lățime: 36 mm
Adâncime: 90 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri de comutare
Durată de viață electrică: 20.000 de cicluri de comutare
Conexiune
Tip terminal: Terminale de tip tunel (superior sau inferior) - <= 10 mm² - flexibile, terminale de tip tunel (superior sau inferior) - <= 16 mm² - rigide
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 2 N.m sus sau jos
Condiții de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: EAC
Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Tropicalizare: Nivel 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă de funcționare: -25...40 °C
Temperatura ambiantă de depozitare: -30...70 °C
