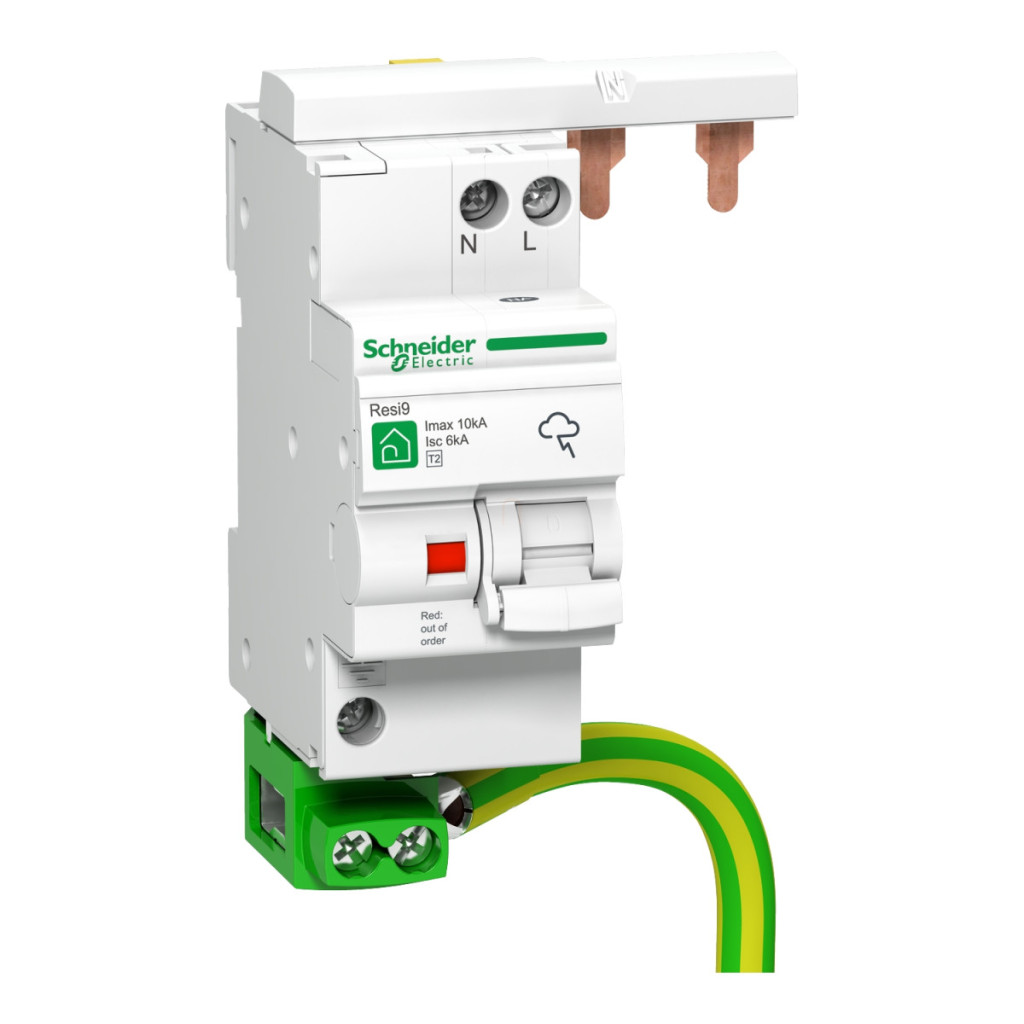

Dispozitivul de protecție împotriva supratensiunii R9L16610 QUICK PF din gama Resi9 de la Schneider Electric oferă o protecție excelentă împotriva supratensiunilor din rețeaua electrică. Acest dispozitiv de protecție împotriva supratensiunilor de tip 2 (T2) cu configurație 1P+N (monofazat + neutru) protejează eficient echipamentele electrice sensibile împotriva efectelor secundare ale fulgerelor și supratensiunilor de comutație. Modelul R9L16610 utilizează o combinație de tehnologii MOV (varistor cu oxid metalic) și GDT (tub de descărcare cu gaz), care asigură un timp de răspuns rapid (≤ 25 ns) și oferă un nivel ridicat de protecție. Are o capacitate nominală de descărcare de 5 kA în modul diferențial (L/N) și 10 kA în modul comun (N/PE). Curentul maxim de descărcare (Imax) este de 10 kA în modul diferențial (L/N) și 10 kA în modul comun (N/PE), oferind siguranță adecvată pentru majoritatea aplicațiilor rezidențiale și comerciale mici. Tensiunea maximă de funcționare continuă (Uc) a dispozitivului este de 275 V atât în modul diferențial, cât și în modul comun. Nivelul de protecție la supratensiune (Up) rămâne sub 1,5 kV în ambele cazuri, oferind o protecție eficientă chiar și pentru dispozitivele electronice mai sensibile. Modelul R9L16610 rezistă, de asemenea, la supratensiuni tranzitorii (Ut): 337 V / 5 secunde între L/N, 1200 V / 200 ms între N/PE în modul de defectare în condiții de siguranță și 442 V / 5 secunde între L/PE. Curentul rezidual maxim este de 1 mA. Dispozitivul are un întrerupător miniatural încorporat (Icu = 6 kA), care deconectează automat descărcătorul de supratensiune de la rețeaua electrică în cazul unui scurtcircuit, sporind astfel siguranța. Starea de funcționare este indicată de un indicator alb/roșu, care facilitează verificarea rapidă a stării dispozitivului. Dispozitivul de protecție împotriva supratensiunii Resi9 QUICK PF poate fi fixat pe o șină DIN și are dimensiuni compacte: 109,7 mm înălțime, 36 mm lățime și 72,1 mm adâncime, corespunzând unui pas de 4 x 9 mm. Este de culoare albă (RAL 9003). Are conectori de tip tunel pentru cablare, care acceptă cabluri rigide de 1-16 mm² sau flexibile de 1-10 mm² pentru L/N, în timp ce conexiunea de împământare (PE) poate fi utilizată pentru cabluri rigide de 6-25 mm² sau flexibile de 6-16 mm² cu manșoane. Cuplul de strângere pentru conexiuni este de 2 Nm. Dispozitivul este livrat cu un cablu de împământare PE preinstalat, o bară colectoare pre-cablată cu pas de 18 mm, un bloc de conexiune intermediar și o bară colectoare cu pas de 9 mm, care facilitează instalarea. Dispozitivul de protecție împotriva supratensiunii R9L16610 QUICK PF este conform cu standardele EN 61643-11:2012 și IEC 61643-11:2011, are certificare de calitate NF și protecție mecanică IK03 conform IEC 62262. Poate fi utilizat la o umiditate relativă de 5-95%, la temperaturi ambientale între -5 și +40 °C și poate fi depozitat la temperaturi între -40 și +85 °C. Descărcătorul de supratensiune Schneider Electric Resi9 R9L16610 poate fi utilizat în sisteme de împământare TN-S și TT.
Schneider Electric Resi9 - R9L16610 -Date tehnice privind descărcătorul de supratensiune QUICK PF
Caracteristici generale
Familia de produse: Resi9
Tipul produsului: Descărcător de supratensiune
Denumirea scurtă a produsului: Resi9 Quick PF
Poli: 1P + N
Semnalizare la distanță: Niciuna
Tip descărcător de supratensiune: Rețea de distribuție electrică
Compatibilitate sistem de împământare: TN-S, TT
Specificații tehnice
Clasa descărcătorului de supratensiune: Tip 2
Tehnologie: MOV + GDT (varistor cu oxid metalic + tub de descărcare cu gaz)
Tensiune nominală de funcționare [Ue]: 230 V +/- 10 % CA 50/60 Hz
Curent nominal de descărcare [In]:
- Mod diferențial: 5 kA (L/N)
- Mod comun: 10 kA (N/PE)
Curent maxim de descărcare [Imax]:
- Mod comun: 10 kA N/PE
- Mod diferențial: 10 kA L/N
Tensiune nominală maximă de funcționare [Uc]:
- Mod comun: 275 V N/PE
- Mod diferențial: 275 V L/N
Timp de răspuns: <= 25 ns
Nivel maxim de tensiune de protecție [Up]:
- Mod comun: <1,5 kV tip 2 N/PE
- Mod diferențial: <1,5 kV tip 2 L/N
Supra tensiune temporară [Ut]:
- 337 V L/N 5 s rezistență
- 1200 V N/PE 200 ms mod de defectare în condiții de siguranță
- 442 V L/PE 5 s rezistență
Curent de urmărire [Ifi]: 0,1 kA mod comun N/PE
Curent de scurtcircuit [Isccr]: 6 kA
Indicație locală: Indicator alb/roșu
Tipul dispozitivului de deconectare: Întrerupător miniatural integrat - Icu 6 kA
Caracteristici fizice
Metoda de montare:Fixare prin clipsare
Bază de montare: Șină DIN
Lățime în modul: 4 (pas de 9 mm)
Înălțime: 109,7 mm
Lățime: 36 mm
Adâncime: 72,1 mm
Culoare: Alb (RAL 9003)
Curent rezidual maxim: 1 mA
Conexiuni
Tipuri de conectori:
- Conector tip tunel (L/N) 1...16 mm² rigid
- Conector tip tunel (L/N) 1...10 mm² flexibil
- Conector tip tunel (împământare) 6...25 mm² rigid
- Conector tip tunel (împământare) 6...16 mm² flexibil cu manșon
Cuplu de strângere: 2 N.m
Accesorii incluse:
- Cablu de împământare PE preinstalat
- 1 buc. bară colectoare pre-cablată cu pas de 18 mm
- 1 bloc de conexiune intermediar
- 1 bară colectoare cu pas de 9 mm
Date de mediu
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificate de calitate: NF
Grad de protecție IK: IK03 conform IEC 62262
Umiditate relativă: 5...95 %
Temperatura ambiantă de funcționare: -5...40 °C
Temperatura ambiantă de depozitare: -40...85 °C
