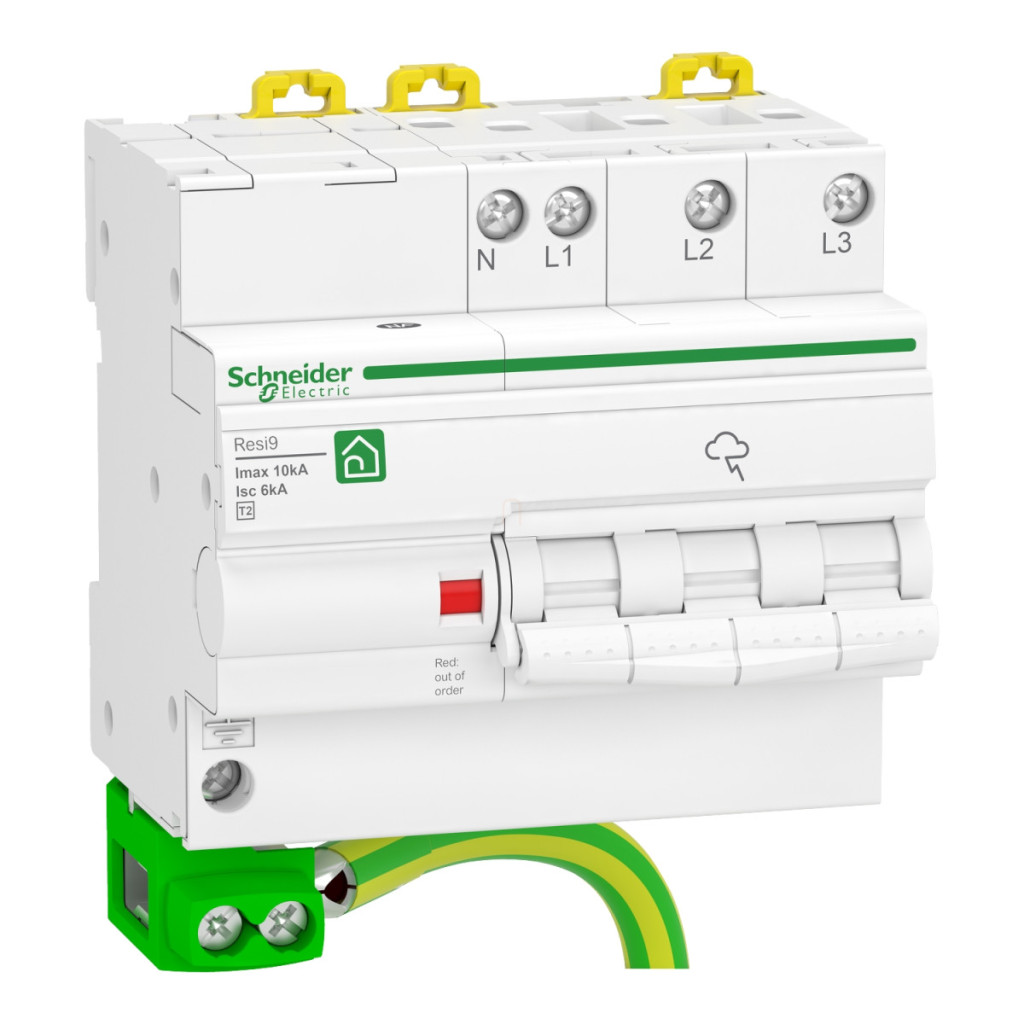

Dispozitivul modular de protecție împotriva supratensiunii Schneider Electric Resi9 (R9L16710) este o soluție profesională pentru protejarea rețelelor electrice împotriva daunelor cauzate de fulgere și supratensiuni de comutație. Configurația 3P+N permite protecția completă a sistemelor trifazate, asigurând siguranța echipamentelor electrice valoroase. Dispozitivul de protecție împotriva supratensiunilor Resi9 Quick PF este un dispozitiv de protecție de tip 2 care utilizează tehnologia avansată MOV + GDT (varistor cu oxid metalic și tub de descărcare cu gaz) pentru a neutraliza eficient supratensiunile. Dispozitivul are o tensiune nominală de funcționare de 230/400 V +/- 10% CA 50/60 Hz, ideală pentru rețelele europene standard. Dispozitivul poate suporta un curent nominal de descărcare de 5 kA (L/N) în modul diferențial și 20 kA (N/PE) în modul comun. Curentul său maxim de descărcare ajunge la 10 kA (L/N) în modul diferențial și 20 kA (N/PE) în modul comun, oferind o protecție semnificativă împotriva majorității evenimentelor de supratensiune. Dispozitivul de protecție împotriva supratensiunii Schneider Electric R9L16710 are un timp de răspuns deosebit de rapid, de mai puțin de 25 ns, ceea ce îi permite să reacționeze aproape instantaneu la creșteri bruște de tensiune. Nivelul maxim de protecție la tensiune (Up) este mai mic de 1,5 kV în ambele moduri, asigurând că echipamentele protejate sunt expuse numai la niveluri de tensiune sigure. Toleranța temporară la supratensiune a dispozitivului este, de asemenea, demnă de remarcat: 337 V L/N timp de 5 secunde, 1200 V N/PE timp de 200 milisecunde în modul de defectare sigură și 442 V L/PE timp de 5 secunde. Aceste valori garantează că descărcătorul de supratensiune va funcționa în mod fiabil chiar și în condiții extreme. Dispozitivul are un întrerupător miniatural integrat (Icu 6 kA) care deconectează automat dispozitivul de protecție în cazul unei defecțiuni, prevenind deteriorarea ulterioară. Indicatorul alb/roșu oferă feedback vizual cu privire la starea dispozitivului, facilitând verificările periodice. Dispozitivul de protecție împotriva supratensiunii poate fi fixat pe o șină DIN și ocupă doar module de 10 x 9 mm, având dimensiuni compacte (88,4 mm lățime, 106,8 mm înălțime și 74,1 mm adâncime). Dispozitivul se potrivește perfect în sistemele de împământare TT și TN-S, asigurând o aplicabilitate largă în diverse instalații electrice.
Schneider Electric Resi9 - R9L16710 - Dispozitiv de protecție împotriva supratensiunii QUICK PF, 10 kA, 3P-N date tehnice
Caracteristici principale
Familia de produse: Resi9
Tipul produsului: Descărcător de supratensiune
Denumirea scurtă a dispozitivului: Resi9 Quick PF
Descrierea polilor: 3P + N
Semnalizare la distanță: Niciuna
Tipul descărcătorului de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TT, TN-S
Parametri tehnici
Clasa descărcătorului de supratensiune: Tip 2
Tehnologia descărcătorului de supratensiune: MOV + GDT
Tensiune nominală de funcționare [Ue]: 230/400 V +/- 10 % CA 50/60 Hz
Curent nominal de descărcare [In]: Mod diferențial: 5 kA (L/N), Mod comun: 20 kA (N/PE)
Curent maxim de descărcare [Imax]: Mod diferențial: 10 kA L/N, Mod comun: 20 kA N/PE
Tensiune maximă de funcționare continuă [Uc]: Mod comun: 275 V N/PE, Mod diferențial: 275 V L/N
Timp de răspuns: <= 25 ns
Nivel maxim de protecție la tensiune [Up]: Mod comun <1,5 kV Tip 2 N/PE, Mod diferențial <1,5 kV Tip 2 L/N
Supra tensiune tranzitorie [Ut]: 337 V L/N 5 s rezistență, 1200 V N/PE 200 ms mod de defectare în condiții de siguranță, 442 V L/PE 5 s rezistență
Curent de urmărire [Ifi]: 0,1 kA mod comun N/PE
Curent de scurtcircuit [Isccr]: 6 kA
Indicație locală: Steag alb/roșu
Tipul dispozitivului de deconectare: Întrerupător miniatural integrat - Icu 6 kA
Caracteristici fizice
Metoda de montare:Montare prin fixare Bază de montare: Șină DIN diviziuni de 9 mm: 10
Înălțime: 106,8 mm
Lățime: 88,4 mm
Adâncime: 74,1 mm
Culoare: Alb (RAL 9003)
Curent rezidual maxim: 1 mA
Conexiuni
Conexiuni - terminale: Terminal tip tunel (L/N) 1…16 mm² rigid, Terminal tip tunel (L/N) 1…10 mm² flexibil, Terminal tip tunel (împământare) 6…25 mm² rigid, terminal de tip tub (împământare) 6…16 mm² flexibil cu manșon
Cuplu de strângere: 2 N.m
Accesorii incluse: cablu de împământare PE preasamblat, 1 bloc terminal intermediar
Caracteristici de mediu
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Etichete de calitate: NF
Grad de protecție IK: IK03 conform IEC 62262
Umiditate relativă: 5…95 %
Temperatura aerului ambiant pentru funcționare: -5…40 °C
Temperatura aerului ambiant pentru depozitare: -40…85 °C
