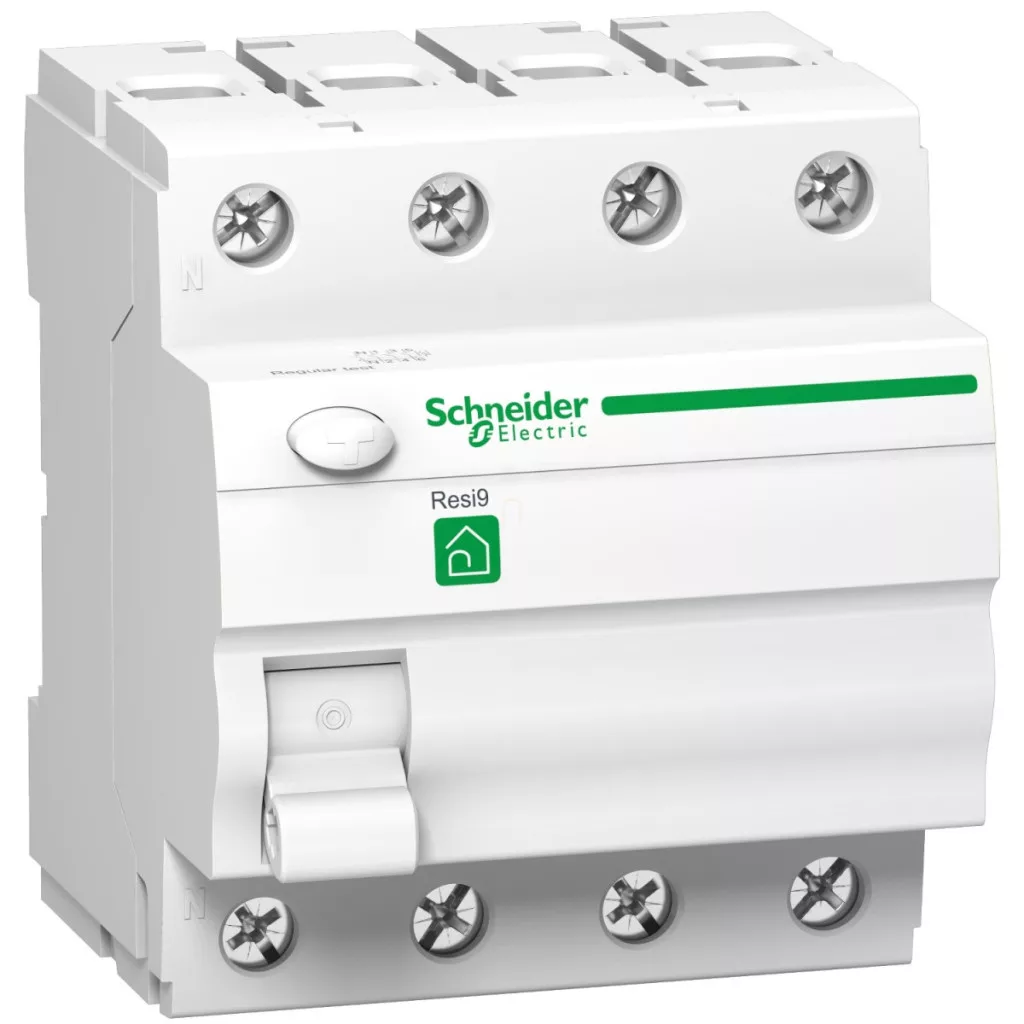

Dispozitivul de protecție diferențială (RCCB) R9R11425 din gama Resi9 de la Schneider Electric este o alegere excelentă pentru funcționarea în siguranță a rețelelor electrice din locuințe, birouri și spații comerciale. Acest dispozitiv cu patru poli (4P), cu un curent nominal de 25 amperi și o sensibilitate de 30 miliamperi, protejează în mod eficient atât persoanele, cât și echipamentele împotriva riscului de electrocutare și a altor defecțiuni electrice. Întrerupătorul Resi9 oferă protecție de tip CA, care asigură în primul rând protecție imediată împotriva curenților de defect de curent alternativ (CA). Dispozitivul a fost proiectat și testat în conformitate cu EN/IEC 61008-2-1, garantând o funcționare fiabilă și un nivel ridicat de siguranță. Dispozitivul, cu o tensiune nominală de funcționare de 400 V CA 50/60 Hz, întrerupe circuitul imediat, fără întârziere, atunci când este detectat un curent de defect. Întrerupătorul de protecție cu poziție neutră în stânga are o capacitate nominală de scurtcircuit și de rupere (Im) de 500 A și un curent de scurtcircuit condițional de 3 kA, oferind o protecție adecvată împotriva suprasolicitării rețelei și a scurtcircuitelor. Întrerupătorul Schneider Electric R9R11425 are o serie de caracteristici tehnice remarcabile. Are o tensiune de izolare de 440 V și o tensiune de rezistență de 4 kV și poate suporta, de asemenea, un curent de supratensiune de 250 A. Întrerupătorul, care are certificarea de calitate AENOR, are o rezistență remarcabilă: durata sa de viață mecanică este de 20.000 de cicluri, în timp ce durata sa de viață electrică este de 10.000 de cicluri de comutare, conform standardului AC-1. Dispozitivul are protecție IP20, iar într-o carcasă modulară oferă protecție IP40 conform standardului IEC 60529. Starea întrerupătorului poate fi citită cu ușurință de pe indicatorul ON/OFF încorporat. Comutatorul de protecție Schneider R9R11425 poate fi utilizat la temperaturi ambientale cuprinse între -5 și +40 °C și poate fi fixat cu ușurință pe o șină DIN. Dimensiunile dispozitivului îl fac, de asemenea, o alegere ideală pentru instalarea în dulapuri de distribuție tipice: 84 mm înălțime, 77 mm lățime și 92 mm adâncime, cu o adâncime de instalare de 44 mm. Partea inferioară oferă o opțiune de conectare la bară colectoare de tip biconnect, care facilitează instalarea. Dispozitivul alb este dotat cu blocuri terminale de tip tunel pentru conexiuni, care pot fi poziționate în partea superioară sau inferioară și sunt potrivite pentru cabluri flexibile de la 1 la 16 mm² sau cabluri rigide de la 1 la 25 mm². Cuplul de strângere pentru blocurile terminale este de 2 Nm.
Schneider Electric Resi9 - R9R11425 - întrerupător automat, clasă CA, 4P, 25A, 30mA date tehnice
Caracteristici generale
Familia de produse: Resi9
Denumirea produsului: Resi9 RCCB
Tip: Întrerupător de curent rezidual (RCCB)
Număr de poli: 4P
Poziția conductorului neutru: Partea stângă
Curent nominal: 25 A
Tip rețea: CA
Caracteristici de protecție
Sensibilitate la curent de defect: 30 mA conform EN/IEC 61008-2-1
Timp de întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip AC
Capacitate nominală de scurtcircuit și de rupere: Im 500 A conform EN/IEC 61008-2-1
Curent de scurtcircuit condiționat: 3 kA
Certificări de calitate: AENOR
Parametri tehnici
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 400 V CA 50/60 Hz
Tensiune de izolare: 440 V
Tensiune nominală de impuls rezistentă: 4 kV
Curent de supratensiune: 250 A
Tip de control: Comutator basculant
Indicație locală: Indicator ON/OFF
Caracteristici de instalare
Metodă de montare: Snap-in
Montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Partea inferioară: biconnect
Diviziuni de 9 mm: 8
Înălțime: 84 mm
Lățime: 77 mm
Adâncime: 92 mm
Adâncime de instalare: 44 mm
Culoare: Alb
Caracteristici de durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 10.000 de cicluri
Conexiune
Conectori - blocuri terminale: Blocuri terminale de tip tunel (superioare sau inferioare) - 1...16 mm² - cu manșon flexibil
Blocuri terminale de tip tunel (superioare sau inferioare) - 1...16 mm² - flexibile
Blocuri terminale de tip tunel (superioare sau inferioare) - 1...25 mm² - rigide
Cuplu de strângere: 2 N.m sus sau jos
Condiții de mediu
Standarde: EN/IEC 61008-2-1
Certificări ale produsului: EAC
Nivel de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 2
Temperatură ambiantă de funcționare: -5…40 °C
Temperatură ambiantă de depozitare: -30…70 °C
