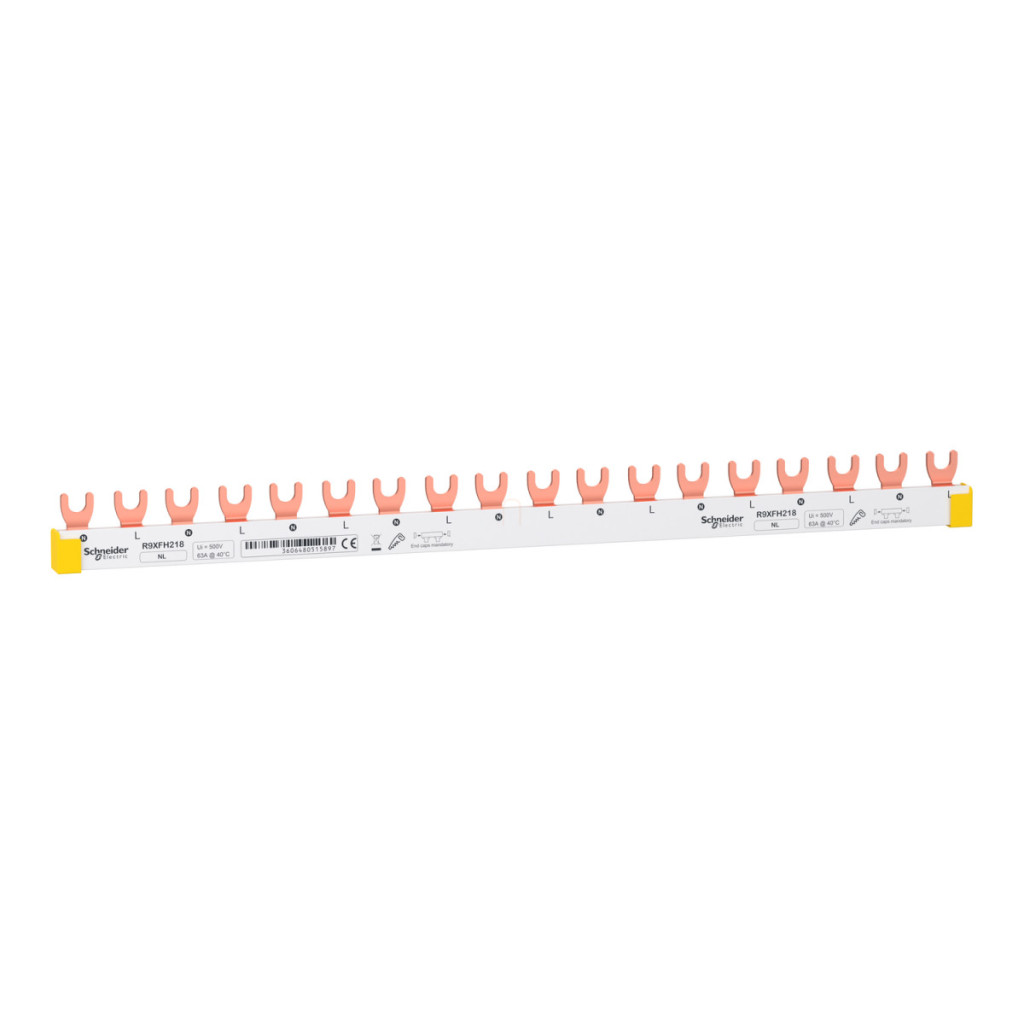

Bară colectoare Schneider Electric Resi9 R9XFH218 este o soluție de conectare electrică de înaltă calitate, care îndeplinește perfect cerințele sistemelor moderne de instalații electrice. Această bară colectoare cu configurație 1L+N, cu pas de 18 mm și 18 module, are un curent nominal de 63 A, oferind performanțe adecvate pentru majoritatea aplicațiilor rezidențiale și comerciale mici. Bara colectoare este proiectată pentru instalare orizontală și poate fi amplasată în partea inferioară a sistemului biconnect. Produsul oferă 9 căi (în configurație N + 1 L), care pot fi utilizate pentru conectarea eficientă a dispozitivelor modulare de tip 1P+N sau 2P. Conectorul de tip furcă facilitează instalarea rapidă și sigură. Distanța de 36 mm între căile adiacente și spațiul de conectare de 18 mm oferă spațiu adecvat pentru diverse dispozitive. Bara colectoare este marcată cu L1 și L2, ceea ce facilitează cablarea corectă și identificarea fazelor. Bara colectoare Schneider Electric Resi9 R9XFH218 are o tensiune nominală de funcționare de 230 V c.a. fază/neutru și o tensiune de izolație de 500 V c.a. Produsul este complet izolat, ceea ce sporește siguranța în timpul instalării și utilizării. O caracteristică importantă este că poate fi tăiat la dimensiune, ceea ce îl face flexibil pentru cerințele specifice de instalare. Designul alb (RAL 9003) al dispozitivului asigură un aspect estetic în dulapurile de distribuție electrică. Produsul este compatibil cu o serie de dispozitive din seriile Acti9 și Resi9, inclusiv modelele Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB și Resi9 SWITCH. Această versatilitate este deosebit de utilă pentru electricieni care doresc să integreze diferite dispozitive de protecție și comutatoare într-un singur sistem de distribuție. Bara colectoare este conformă cu standardele EN/IEC 61439-1 și este certificată CE, ceea ce garantează calitatea și siguranța. Printre caracteristicile sale remarcabile se numără rezistența la foc de 960 °C (timp de 30 de secunde) în conformitate cu standardul IEC 60695-2-1 și gradul de poluare 3, ceea ce asigură o aplicabilitate largă în diverse medii.
Schneider Electric Resi9 - R9XFH218 - bară colectoare, 2P, 18 diviziuni date tehnice
Caracteristici generale
Familia de produse: Resi9
Tipul produsului: Bară colectoare
Metoda de montare: Orizontală
Categorie accesorii/piese: Accesoriu de conectare
Descrierea liniei: 1L + N
Lungime în module de 18 mm: 18
Standarde: EN/IEC 61439-1
Certificări produs: CE
Date tehnice detaliate
Număr de circuite: 9 circuite N + 1 L
Configurație pol pentru 1 circuit: 1 x 1P + N, 1 x 2P
Distanță între conexiuni: 18 mm
Tip conector: Furcă
Distanța între circuite: 36 mm
Marcaj: L1 L2
Izolație: Izolat
Design dispozitiv: Tăiabil
Curent nominal de funcționare: 63 A la 40 °C
Tensiune nominală de funcționare: 230 V c.a. Ph/N
Tensiune nominală de izolație: 500 V c.a.
Locul de montare: Partea inferioară a Biconnect
Diviziuni de 9 mm: 36
Lățime: 320 mm
Culoare: Alb (RAL 9003)
Compatibilitate
Compatibilitate cu familia de produse: Acti9 Acti9 K60, Resi9 Resi9 MCB, Resi9 Resi9 RCBO, Resi9 Resi9 RCCB, Resi9 Resi9 SWITCH
Caracteristici de mediu
Rezistență la foc: 960 °C (30 s) conform IEC 60695-2-1
Grad de poluare: 3
