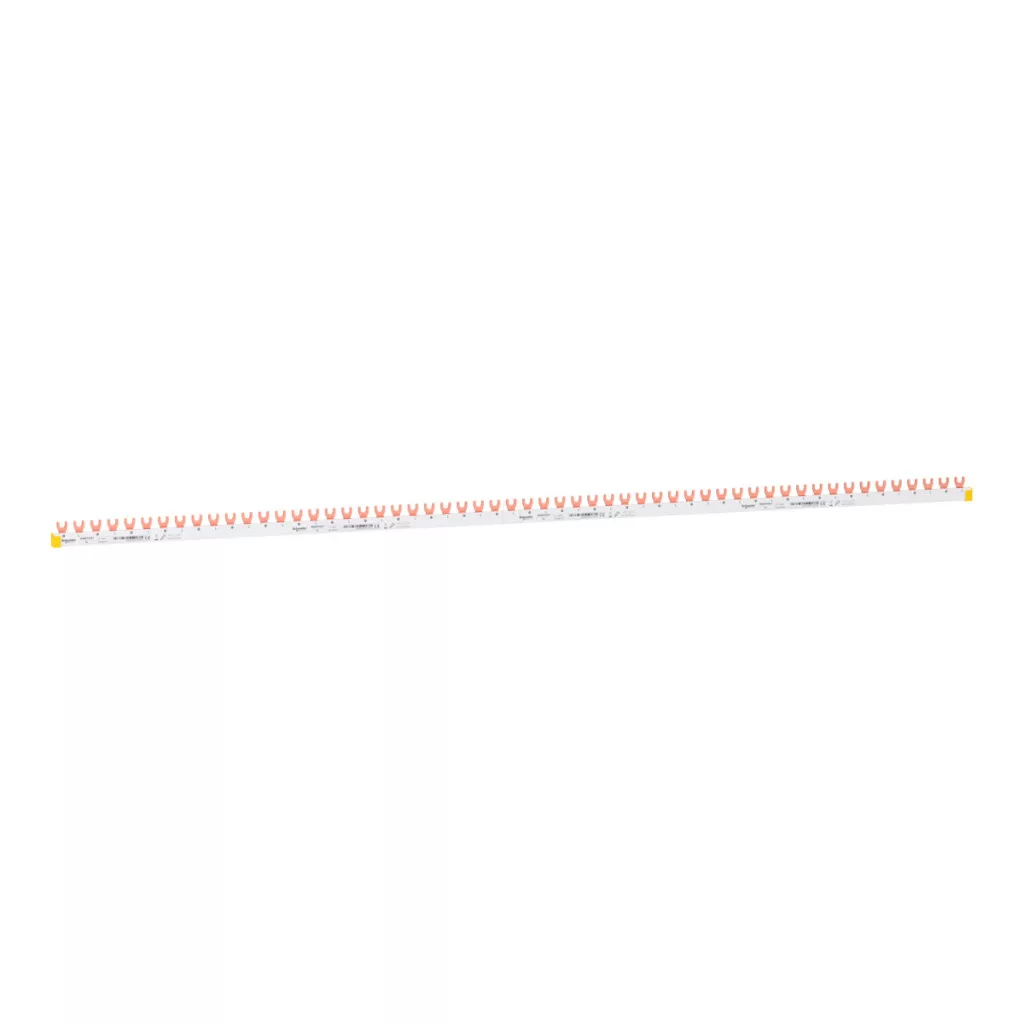

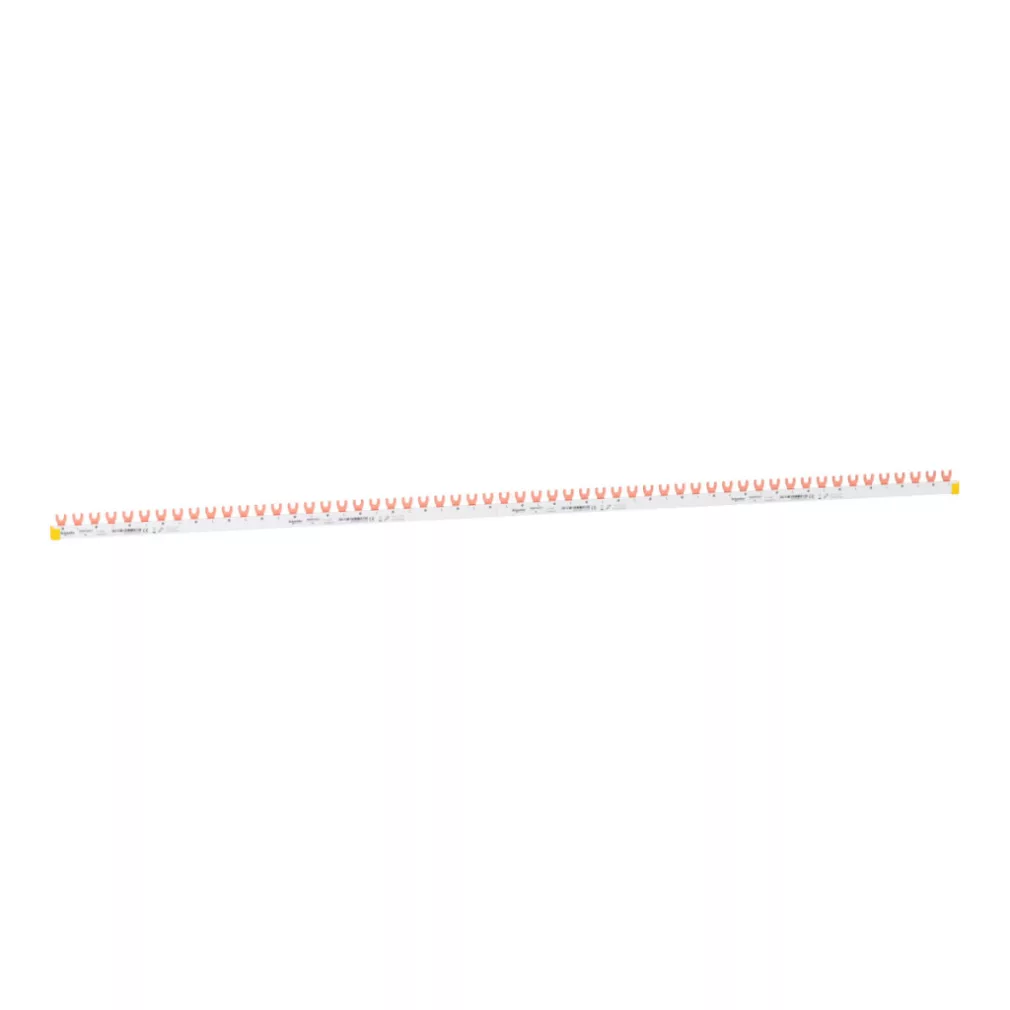

Bară colectoare Schneider Electric Resi9 R9XFH257 este un accesoriu electric profesional care simplifică și accelerează semnificativ conectarea dispozitivelor modulare în dulapurile de distribuție. Această bară colectoare tip pieptene are un design 1L+N, adică oferă o combinație de un conductor de fază și unul neutru, cu o lungime de 57 module și un pas de 18 mm. Produsul poate fi montat orizontal și este proiectat special pentru tablourile de distribuție din seria Resi9, deși este compatibil și cu familiile de produse Acti9, Acti9 K60, Resi9 MCB, RCBO, RCCB și SWITCH. Curentul nominal de funcționare de 63 A la o temperatură ambiantă de 40 °C și o tensiune de funcționare de 230 V c.a. fază/neutru oferă o capacitate suficientă pentru majoritatea aplicațiilor rezidențiale și comerciale mici. Tensiunea de izolare a barei colectoare este de 500 V c.a., oferind o siguranță suplimentară utilizatorilor. Bară colectoare Schneider Electric Resi9 R9XFH257 oferă un total de 28 de sloturi pentru module (într-o configurație N + 1 L) și, cu o lungime de 1000 mm, este, de asemenea, o alegere ideală pentru dulapuri de distribuție mai mari. Conectorii de tip furcă asigură conectarea rapidă și sigură a dispozitivelor modulare. Bara colectoare poate fi tăiată la dimensiune, ceea ce o face flexibilă pentru cerințe specifice. Finisajul alb (RAL 9003) se potrivește, de asemenea, din punct de vedere estetic cu dulapurile de distribuție moderne. Tehnologia de fixare biconnect permite montarea în partea inferioară a dulapului, asigurând o instalare practică. Produsul are toate certificările necesare, este conform cu standardul EN/IEC 61439-1 și are marcajul CE. Parametrul său de rezistență la foc este de 960 °C (30 secunde), în conformitate cu IEC 60695-2-1 și are un grad de poluare de 3, ceea ce indică faptul că este rezistent la contaminanți conductivi sau neconductivi uscați care pot deveni conductivi din cauza condensului. Această bară colectoare este recomandată în special electricienilor profesioniști care caută soluții fiabile și de înaltă calitate pentru instalarea dulapurilor de distribuție electrică.
Schneider Electric Resi9 - R9XFH257 - bară colectoare, 2P, 57 diviziuni date tehnice
Caracteristici principale
Familia de produse: Resi9
Tipul produsului: Bară colectoare (bară colectoare combinată)
Metoda de montare: Orizontală
Categorie accesorii: Accesoriu de conectare
Descrierea liniei: 1L + N
Lungime în module de 18 mm: 57
Standarde: EN/IEC 61439-1
Certificări produs: CE
Caracteristici suplimentare
Număr de puncte de conectare: 28 puncte N + 1 L
Configurație pol pentru un punct: 1 x 1P + N sau 1 x 2P
Pas de conectare: 18 mm
Tip conector: Furcă
Distanța între punctele de conectare: 36 mm
Marcaj: L1 L2
Izolație: Izolat
Design dispozitiv: Tăiabil
Curent nominal de funcționare: 63 A la 40 °C
Tensiune nominală de funcționare: 230 V c.a. fază/neutru
Tensiune nominală de izolație: 500 V c.a.
Poziție de montare: Partea inferioară, sistem biconnect
Diviziuni de 9 mm: 114
Lățime: 1000 mm
Culoare: Alb (RAL 9003)
Gamă de produse compatibile: Acti9, Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB, Resi9 SWITCH
Parametri de mediu
Rezistență la foc: 960 °C (30 s) conform IEC 60695-2-1
Grad de poluare: 3
