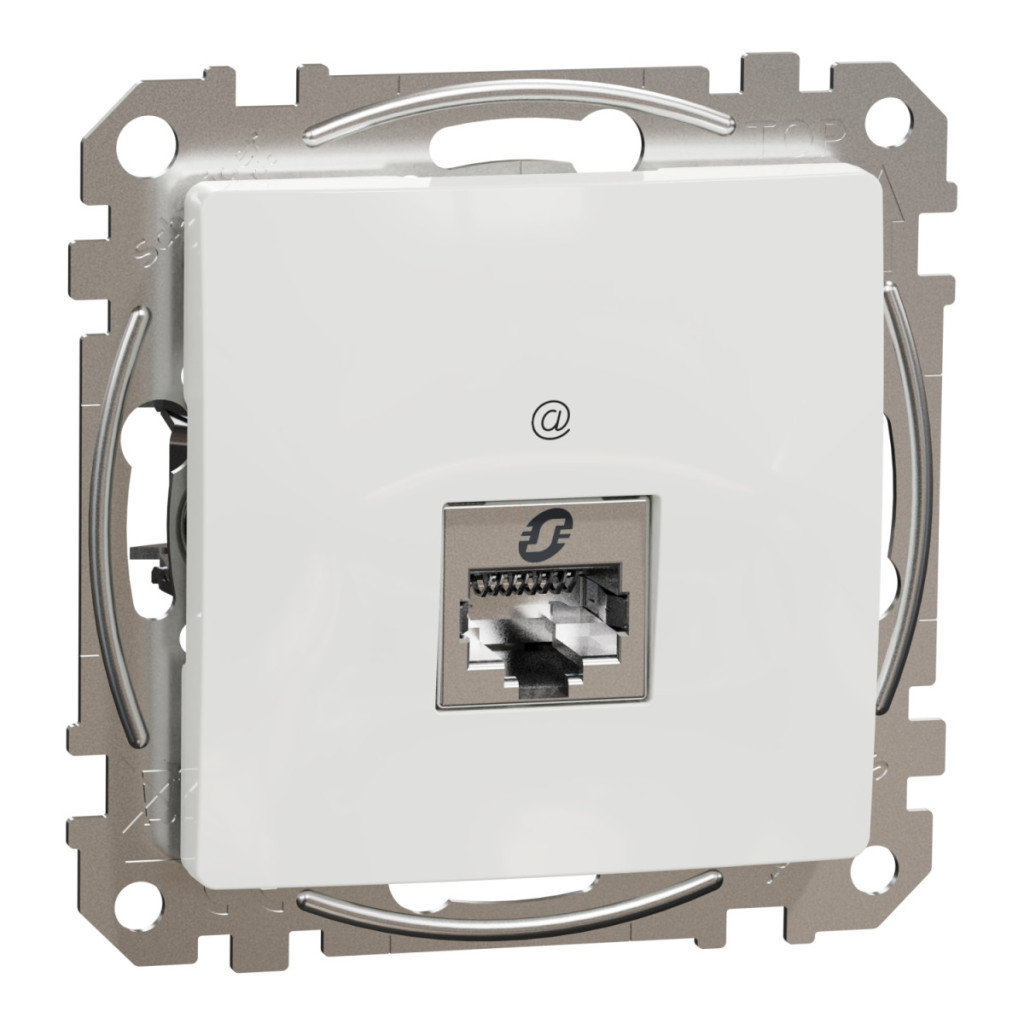

Priză de date SDD111466S, parte a gamei de produse Sedna Design & Elements de la Schneider Electric, oferă o soluție de comunicații de înaltă calitate atât pentru mediile domestice, cât și pentru cele comerciale de mici dimensiuni. Acest conector de date RJ45 CAT6A STP PRO este disponibil în culoarea albă (RAL 9003) cu un finisaj lucios care se potrivește perfect cu designul interior modern. Produsul este conceput pentru uz profesional, după cum indică certificarea CAT6A, care oferă o frecvență de transmisie de 500 MHz, fiind ideal pentru aplicațiile actuale de comunicații de date cu lățime de bandă mare. Designul ecranat (STP - Shielded Twisted Pair) oferă o protecție eficientă împotriva interferențelor electromagnetice, ceea ce este deosebit de important pentru o transmisie de date fiabilă și stabilă. Conectorul are un sistem de conectare de tip IDC, care facilitează conectarea cablurilor rigide și asigură o conexiune durabilă și fiabilă. Prizele de date Sedna Design & Elements pot fi instalate încastrate, iar clemele cu șurub pot fi utilizate într-o zonă de lucru de 51-80 mm. Mecanismul este echipat cu un cadru de montare, care facilitează instalarea sigură și stabilă. Dimensiunile produsului reflectă designul său compact: 73 mm lățime, 73 mm înălțime și 35 mm adâncime, cu o adâncime vizibilă de numai 13 mm. Clasa de protecție IP20 oferă o protecție adecvată pentru utilizarea în interior. Priză este fabricată din termoplastic ABS stabilizat la UV, care garantează durabilitate și o durată lungă de viață. Priză de date Schneider Electric SDD111466S are o direcție de conectare dreaptă și poate fi conectată în conformitate cu standardul EIA-TIA 568B (100Ω). Produsul este livrat cu o schemă detaliată de cablare care arată secvența corectă de conectare pentru cablurile codificate prin culori (perechi alb-albastru, alb-portocaliu, alb-verde, alb-maro). Este important de reținut că produsul trebuie instalat și cablat numai de un electrician calificat, care are cunoștințele necesare despre instalațiile electrice, legislația relevantă și normele de siguranță și care dispune de uneltele și echipamentele de măsurare necesare. Acest lucru este esențial pentru o funcționare sigură și o performanță fiabilă.
Schneider Electric Sedna Design & Elements - SDD111466S - 1xRJ45 Cat6A STP priză, alb date tehnice
Informații generale
Familia de produse: Sedna Design & Elements
Seria: Sedna
Tipul produsului: Priză de date
Design dispozitiv: Mecanism cu cadru de montare
Domeniu de aplicare: Comunicații
Culoare: Alb (RAL 9003)
Segment de piață: Comerț cu amănuntul, rezidențial
Caracteristici tehnice
Metodă de instalare: Încastrată
Metodă de fixare: Șurub, interval de lucru al clemei: 51...80 mm
Număr de prize: 1
Structura cablului: Rigid
Direcție de montare: Dreaptă
Tip priză de date: RJ45 8 pini Cat.6A 500 MHz
Tip ecranare cablu: STP
Finisaj suprafață: Lucios
Tratament suprafață: Netratat
Material: ABS termoplastic stabilizat la UV
Conexiuni - terminale: IDC
Grad de protecție IP: IP20
Public țintă: Profesioniști
Dimensiuni
Adâncime vizibilă: 13 mm
Lățime: 73 mm
Înălțime: 73 mm
Adâncime: 35 mm
Informații privind cablarea
Produsul poate fi conectat în conformitate cu standardul EIA-TIA 568B(100Ω). Pentru conectare trebuie utilizate următoarele combinații de culori:
Par 1: Alb-Albastru (terminale 5-4)
Par 2: Alb-Portocaliu (terminale 1-2)
Par 3: Alb-Verde (terminale 3-6)
Par 4: Alb-maro (7-8 terminale)
ATENȚIE! RISC DE ȘOC ELECTRIC, EXPLOZIE SAU ARC ELECTRIC
Produsul trebuie instalat și cablat de un electrician calificat. Electricianul calificat trebuie să demonstreze cunoștințe cuprinzătoare despre următoarele:
- Instalarea instalațiilor electrice în conformitate cu IEC 60364
- Reglementările și standardele naționale de siguranță aplicabile
- Unelte și instrumente de măsurare adecvate
