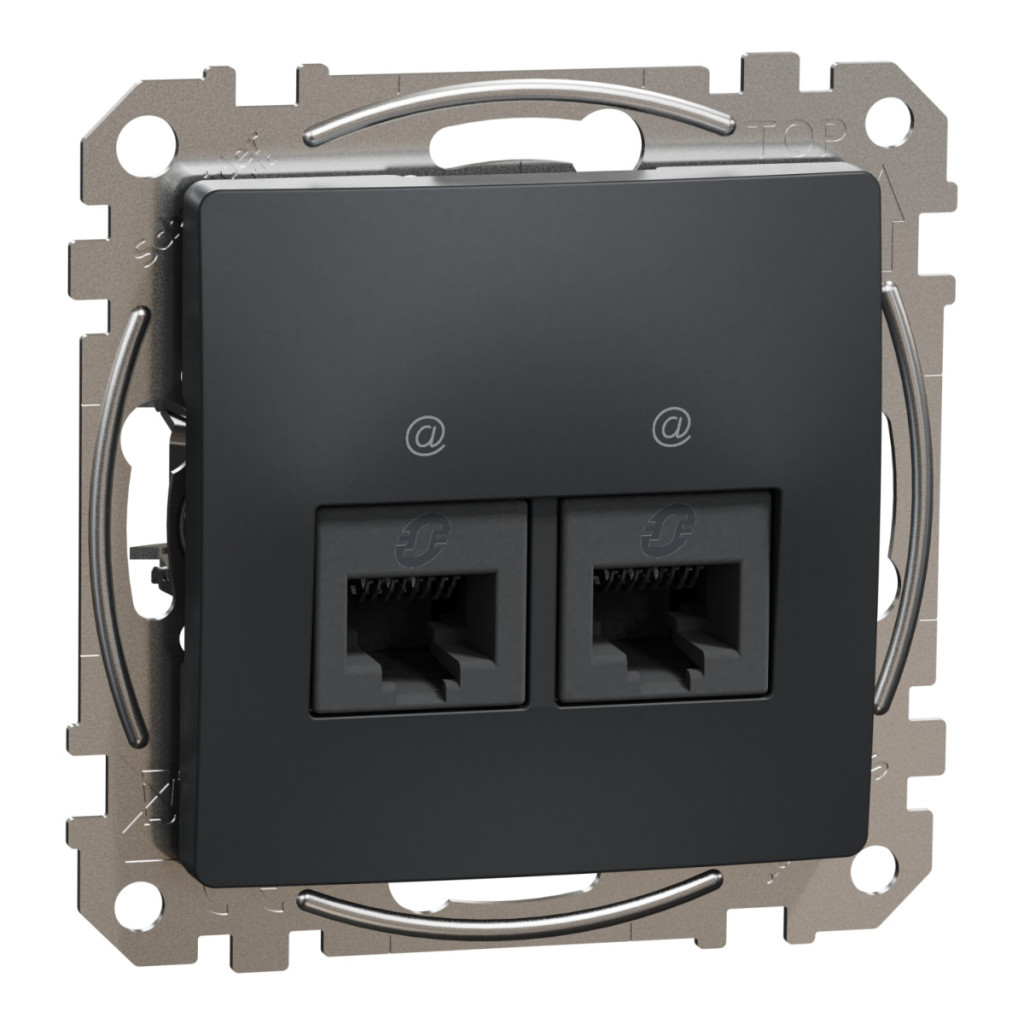

Priză dublă pentru date SDD114452 de culoare antracit din seria Sedna Design & Elements de la Schneider Electric oferă o soluție profesională atât pentru mediile casnice, cât și pentru cele comerciale. Acest produs este o componentă esențială a infrastructurii moderne de rețea, combinând designul funcțional și performanța fiabilă cu calitatea așteptată de la produsele Schneider Electric. Conectorul de date SDD114452 conține două prize RJ45 CAT5E UTP, oferind o viteză de transmisie de 100 MHz. Finisajul mat în culoarea antracit (RAL 7021) îi conferă un aspect elegant, permițându-i să se integreze armonios în interioarele moderne. Produsul permite o montare simplă, la nivel, cu suporturi de montare reglabile de la 51 la 80 mm, ceea ce îl face potrivit pentru diferite grosimi de perete. Priză cu conectori IDC este optimizată pentru structuri de cabluri rigide cu o direcție de instalare dreaptă. Caracteristicile tehnice ale prizei de date Sedna Design & Elements includ protecție IP20, ceea ce o face potrivită pentru utilizare în interior. Mecanismul este echipat cu un cadru de montare și poate fi fixat cu șuruburi. Produsul este fabricat din plastic ABS rezistent la raze UV, ceea ce garantează durabilitate și o durată lungă de viață. Dimensiunile prizei duble RJ45 sunt, de asemenea, demne de remarcat: 73 mm lățime, 73 mm înălțime, 37 mm adâncime, în timp ce partea vizibilă are o adâncime de numai 13 mm. Produsul Schneider Electric SDD114452 este recomandat în special pentru medii în care este necesară o conexiune de rețea fiabilă, fie că este vorba de o rețea de calculatoare acasă, un mediu de birou sau unități comerciale mai mici. Este necesară instalarea profesională a produsului, în special având în vedere normele de siguranță pentru conexiunile electrice. Schema de cablare însoțitoare arată conexiunea conform standardului EIA-TIA 568B (100Ω), detaliind codificarea culorilor pentru cele patru perechi de fire. Documentația de instalare care însoțește produsul avertizează asupra pericolelor unei instalări necorespunzătoare și subliniază faptul că instalarea trebuie efectuată numai de un electrician calificat, în conformitate cu standardul IEC 60364 și în conformitate cu normele locale de siguranță și construcție.
Schneider Electric Sedna Design & Elements - SDD114452 - Priză 2xRJ45 Cat5e UTP, antracit date tehnice
Caracteristici generale
Familia de produse: Sedna Design & Elements
Linie de produse: Sedna
Tip de produs: Priză conector date
Design dispozitiv: Mecanism cu cadru de montare
Aplicație dispozitiv: Comunicații
Culoare: Antracit (RAL 7021)
Segment de piață: Comerț cu amănuntul, rezidențial
Specificații tehnice
Metodă de montare: Încastrată
Metodă de fixare: Șurub, interval de lucru al clemei: 51...80 mm
Număr de prize: 2
Structura cablului: Rigidă
Direcție de instalare: Dreaptă
Tip priză: RJ45 8 pini Cat.5e 100 MHz
Tip ecranare cablu: UTP
Finisaj suprafață: Mat
Tratament suprafață: Vopsit
Material: ABS termoplastic stabilizat la UV
Conectori - terminale: IDC
Grad de protecție IP: IP20
Canal țintă: Profesional
Dimensiuni
Adâncime vizibilă: 13 mm
Lățime: 73 mm
Înălțime: 73 mm
Adâncime: 37 mm
Ghid de cablare
Prizele de date sunt cablate conform standardului EIA-TIA 568B(100Ω), cu următoarea codificare de culori:
Prima pereche: alb-albastru (pini 5-4)
A doua pereche: alb-portocaliu (pini 1-2)
A treia pereche: alb-verde (pini 3-6)
A patra pereche: Alb-maro (pinii 7-8)
Avertisment de siguranță
PERICOL: RISC DE ȘOC ELECTRIC, EXPLOZIE SAU ARC ELECTRIC
Produsul trebuie instalat și conectat numai de un electrician calificat. Electricianul calificat trebuie să demonstreze cunoștințe aprofundate în următoarele domenii:
- Construcția instalațiilor electrice în conformitate cu IEC 60364
- Normele locale de siguranță și construcție
- Utilizarea uneltelor și a echipamentelor de măsurare adecvate
