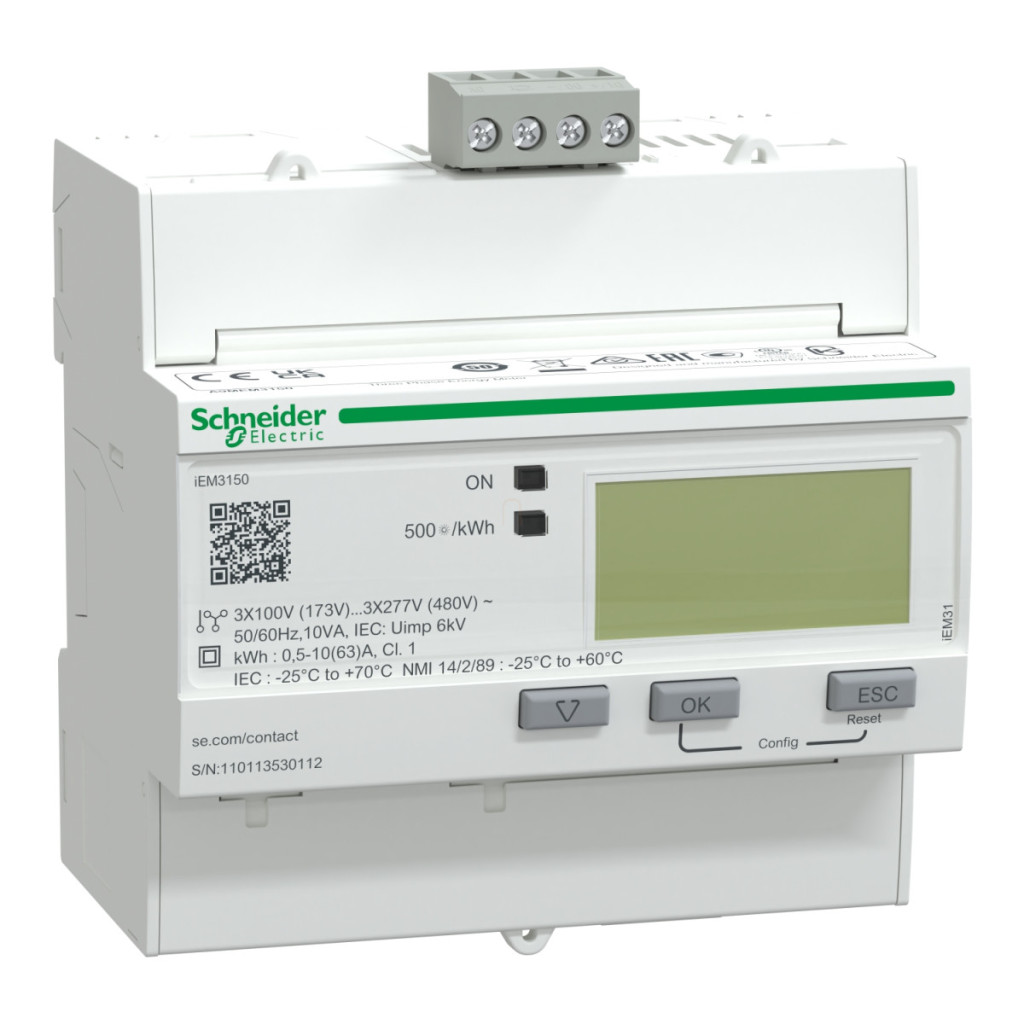

Schneider Electric iEM3150 este un contor digital de energie versatil de 63 A cu comunicație Modbus, parte a gamei de produse Acti9 iEM3000. Acest contor de energie profesional este o soluție excelentă pentru monitorizarea precisă a consumului de energie în clădiri, indiferent dacă sunt mici, medii sau mari, centre de date, unități medicale sau unități industriale. Contorul de energie iEM3150 oferă funcții sofisticate de măsurare, inclusiv monitorizarea consumului de energie activă, a curentului, a tensiunii și a puterii active. Dispozitivul oferă o precizie de măsurare de clasa 1, în conformitate cu standardele IEC 62053-21 și IEC 61557-12, asigurând raportarea fiabilă a datelor și utilizarea facturării. Contorul are o conexiune directă și poate măsura curenți între 0 și 63 A. Valoarea maximă măsurabilă este de 99999999,9 kWh, ceea ce permite utilizarea pe termen lung chiar și în sisteme cu consum mai mare. Din punct de vedere tehnic, iEM3150 asigură o funcționare flexibilă, deoarece poate fi utilizat în intervale de tensiune nominală de 100-277 V și 173-480 V, precum și la frecvențe de rețea de 50 Hz și 60 Hz. Dispozitivul funcționează cu tehnologie electronică și are un afișaj LCD pentru o citire ușoară. Frecvența de eșantionare de 32 eșantioane/ciclu asigură o măsurare precisă. În ceea ce privește capacitățile de comunicare, utilizează protocolul Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate și izolare de 4000 V. Pentru transferul de date este disponibil un bloc de borne cu șurub RS485. Un indicator luminos verde informează utilizatorul că dispozitivul este pornit, un LED galben intermitent servește la verificarea preciziei, iar un indicator luminos galben semnalează comunicarea activă pe portul Modbus. iEM3150 este extrem de ușor de utilizat în ceea ce privește instalarea și funcționarea. Poate fi fixat pe o șină DIN și are terminale cu șuruburi potrivite pentru cabluri de 16 mm². Dimensiunile fizice ale dispozitivului reflectă designul său compact: 90 mm lățime, 95 mm înălțime și 69 mm adâncime, corespunzând unui total de 10 x 9 mm sloturi. Cu carcasa sa albă, se potrivește bine în dulapurile electrice. Parametrii de mediu ai dispozitivului sunt, de asemenea, demni de remarcat: funcționează fiabil la temperaturi cuprinse între -25 și 70 °C, are un panou frontal cu clasă de protecție IP40 și carcasă cu clasă de protecție IP20 și funcționează fiabil la niveluri de umiditate relativă de 5-95%. Este proiectat pentru funcționare la altitudini sub 3000 m deasupra nivelului mării.
Seria Schneider Electric iEM3000 - A9MEM3150 - Contor digital de energie, 3F, 63A, date tehnice MODBUS
Caracteristici generale
Familia de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumirea scurtă a dispozitivului: iEM3150
Număr articol: A9MEM3150
Cod de compatibilitate: IEM3150
Caracteristici de măsurare
Tip de măsurare: Energie activă, Curent, tensiune, putere activă
Clasa de precizie: Energie activă clasa 1 conform IEC 62053-21, energie activă clasa 1 conform IEC 61557-12
Tip de intrare: Conexiune directă
Curent nominal: 63 A
Curent de măsurare: 0...63 A
Valoare maximă măsurabilă: 99999999,9 kWh
Tensiune nominală: 100...277 V, 173...480 V
Frecvența rețelei: 50 Hz, 60 Hz
Caracteristici tehnice
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Rata de eșantionare: 32 eșantioane/ciclu
Protocol port de comunicație: Modbus RTU la 9,6, 19,2 și 38,4 kbaud, paritate pară/impară sau fără paritate, izolație 4000 V
Conexiune port de comunicare: Bloc terminal cu șurub: RS485
Indicatori locali: Indicator luminos verde: alimentat, LED galben intermitent: verificare precizie, Indicator luminos galben: comunicare activă pe portul Modbus
Număr de intrări: 0
Număr de ieșiri: 0
Date de instalare
Metodă de montare: Montare pe suprafață
Suprafață de montare: Șină DIN
Conexiuni - blocuri terminale: Blocuri terminale cu șurub pentru cabluri de 16 mm²
Categorie de supratensiune: III
Caracteristici pol
Descriere pol: 3P, 3P + N, 1P + N
Caracteristici fizice
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
Pas de 9 mm: 10
Culoare: Alb
Caracteristici de mediu
Protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă dispozitiv: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatura ambiantă de funcționare: -25...70 °C - IEC
Temperatură ambiantă de depozitare: -40...85 °C Altitudine de funcționare: < 3000 m Domenii de aplicare Aplicație dispozitiv: Contor parțial, Distribuție contoare Segment de piață: Comercial mic, Rezidențial
