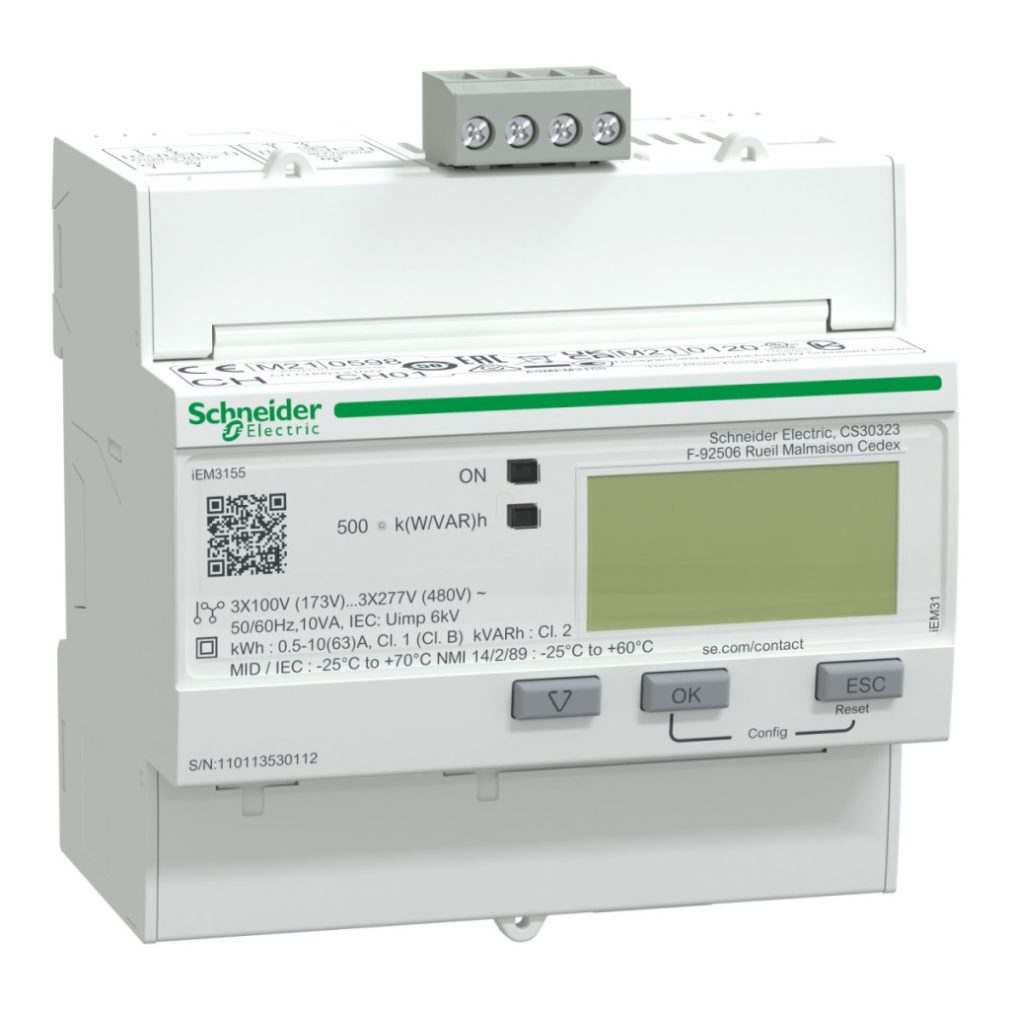

Contorul digital de energie Schneider Electric A9MEM3155 face parte din seria Acti9 iEM3000, care poate gestiona curenți de până la 63 de amperi și este certificat MID. Acest contor de energie profesional este o alegere excelentă pentru monitorizarea precisă a consumului de energie în clădiri și optimizarea costurilor de utilizare, în special în clădiri comerciale sau rezidențiale de dimensiuni mici și medii. Dispozitivul combină tehnologia avansată de măsurare electronică cu funcționalități versatile. Contorul are o conexiune directă și poate funcționa într-un interval de tensiune de 100-277 V sau 173-480 V, suportând frecvențe de rețea de 50 Hz și 60 Hz. Precizia măsurătorilor este garantată de clasificarea energiei active de clasa 1 (IEC 62053-21, IEC 61557-12) și clasa de energie activă de clasa B (standardul EN 50470-3). Dispozitivul poate măsura consumul de energie până la o valoare maximă de 99999999,9 kWh, cu o rată de eșantionare de 32 eșantioane/ciclu, asigurând o colectare extrem de precisă a datelor. În ceea ce privește specificațiile tehnice, modelul A9MEM3155 are o serie de caracteristici valoroase. Opțiunea multi-tarif permite gestionarea a 4 tarife diferite, ceea ce este ideal pentru tarife energetice diferite în diferite momente ale zilei sau în diferite perioade. Dispozitivul este, de asemenea, echipat cu un port de comunicație care acceptă protocolul Modbus RTU la 9,6, Viteze de 19,2 și 38,4 kbaud, cu sau fără paritate pară/impară, și izolație de 4000 V. Portul de comunicație este proiectat ca un bloc de borne cu șurub RS485, ceea ce facilitează integrarea în sistemele de gestionare a clădirilor. Dispozitivul are, de asemenea, 1 intrare digitală (0...5 V/11...40 V 24 V CC) și 1 ieșire digitală (statică) (5...40 V CC@50 mA), care extind posibilitățile sale de aplicare. A9MEM3155 poate fi montat pe o șină DIN, iar designul său compact (90 mm lățime, 95 mm înălțime, 69 mm adâncime, 10 module lățime) permite instalarea ușoară în dulapuri de distribuție. Afișajul LCD oferă date ușor de citit, în timp ce diverse indicatoare luminoase (verde: alimentat; LED galben intermitent: verificare precizie, alarmă suprasarcină; galben: comunicare Modbus activă) oferă feedback imediat cu privire la starea dispozitivului. Dispozitivul are protecție IP40 pe panoul frontal și protecție IP20 pe carcasă, oferind o protecție adecvată împotriva prafului și umezelii. Are o gamă largă de temperaturi de funcționare: -25...55 °C conform MID, -25...70 °C conform IEC, ceea ce îl face potrivit pentru utilizare într-o varietate de condiții de mediu. Contorul de energie A9MEM3155 este conform cu o serie de standarde și certificări internaționale, inclusiv reglementările CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI.
Seria Schneider Electric iEM3000 - A9MEM3155 - Contor digital de energie, 3F, 63A,MODBUS, date tehnice MID
Caracteristici generale
Familia de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul dispozitivului: Contor de energie
Abreviere: iEM3155
Caracteristici de măsurare
Tip de măsurare: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Mod de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Clasă de precizie: Energie activă clasa 1 conform IEC 62053-21, Energie activă clasa 1 conform IEC 61557-12, energie activă clasa B conform EN 50470-3
Caracteristici electrice
Tip de intrare: Conexiune directă
Curent nominal: 63 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvența rețelei: 50 Hz, 60 Hz
Tehnologie: Electronică
Rată de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 0...63 A
Valoare maximă măsurabilă: 99999999,9 kWh
Comunicare
Protocol port de comunicare: Modbus RTU 9,6, 19,2 și 38,4 kbaud viteză, paritate pară/impară sau fără paritate, izolație 4000 V
Conector de comunicare: Bloc terminal cu șurub: RS485
Intrări și ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC Număr de ieșiri: 1 digitală (statică) Tensiune de ieșire: 5...40 V CC la 50 mA
Caracteristici fizice
Metodă de montare: Clip-on
Suport de montare: Șină DIN
Conexiuni - terminale:Terminale cu șurub Cablu (cabluri) de 16 mm² Lățime: 90 mm Înălțime: 95 mm Adâncime: 69 mm Pas de 9 mm: 10 10
Condiții de mediu
Protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95 % la 50 °C
Temperatura ambiantă de funcționare: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Temperatura ambiantă de depozitare: -40...85 °C Altitudine de funcționare: < 3000 m Conformitate și certificări Certificări de produs: Conformitate CE conform IEC 61010-1 (siguranță), conformitate CE conform EN 61557-12 (monitorizare putere), conformitate CE conform EN/IEC 61326-1 (EMC), conformitate UKCA conform BS EN 61010-1 (siguranță), conformitate UKCA conform BS EN 61557-12 (monitorizare putere), conformitate UKCA conform BS EN 61326-1 (EMC), conformitate CULus conform UL 61010-1 (siguranță), conformitate CULus conform EN 61010-1 (siguranță), conformitate EAC conform EN 50470-3 (subcontor), conformitate RCM conform EN 62052 (subcontor), conformitate KZ conform EN 50470-3 (subcontor), conformitate METAS conform EN 50470-1 (subcontor), conformitate MID conform EN 50470-3 (subcontor), conformitate MID conform EN 50470-1 (subcontor), conformitate NMI conform NMI M 6-1
Domeniu de aplicare
Segment de piață: Clădiri comerciale mici, clădiri rezidențiale
