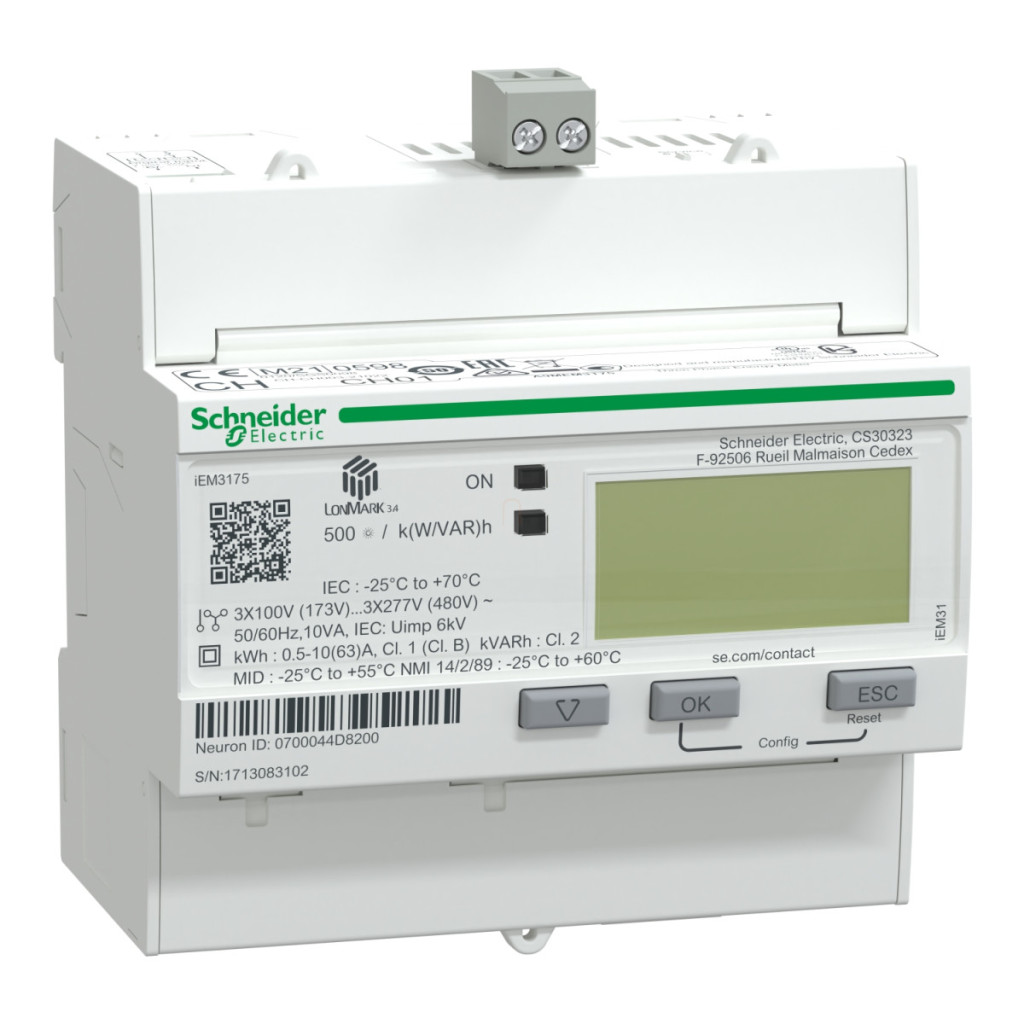

Contorul de energie Schneider Electric Acti9 iEM3175 este un contor profesional de consum de 63 A cu protocol de comunicare LON, intrare digitală, opțiuni multiple de gestionare a tarifelor și certificare MID. Acest model face parte din familia de produse Acti9 iEM3000, care a fost dezvoltată special pentru monitorizarea costurilor și facturare. Contorul de energie iEM3175 oferă o utilizare versatilă în diferite tipuri de clădiri și domenii de aplicare. Poate fi utilizat în clădiri mici, medii și mari, centre de date, unități medicale și medii industriale. Principalele domenii de aplicare ale dispozitivului sunt aplicațiile de facturare și alocare a costurilor, unde sunt necesare măsurarea și monitorizarea precisă a consumului de energie. Poate fi instalat în mod flexibil pe punctul principal de alimentare, pe tablouri de subdistribuție sau pe tablouri de distribuție. În ceea ce privește parametrii tehnici, iEM3175 îndeplinește chiar și cele mai înalte așteptări. Dispozitivul poate fi utilizat în configurații multipolare: 3P, 3P+N sau 1P+N. Este capabil să măsoare energia activă și reactivă, puterea, curentul și tensiunea. În funcție de tipul de măsurare, este potrivit pentru măsurarea energiei active, reactive și aparente (semnată, patru cadrane). În funcție de domeniul de aplicare, poate fi utilizat pentru subfacturare, măsurare parțială și măsurare multi-tarifară. Clasa sa de precizie pentru energia activă este Clasa 1 conform IEC 62053-21 și IEC 61557-12 și Clasa B conform EN 50470-3. Este conectat direct, cu un curent nominal de 63 A și o gamă de tensiune de funcționare de 100-277 V sau 173-480 V. În ceea ce privește frecvența rețelei, poate fi utilizat atât în sisteme de 50 Hz, cât și în sisteme de 60 Hz. Dispozitivul funcționează utilizând tehnologie electronică și are un afișaj LCD. Rata de eșantionare este de 32 eșantioane/ciclu, intervalul curentului de măsurare este de 0-63 A, iar valoarea maximă măsurabilă este de 99999999,9 kWh. Are patru opțiuni de gestionare a tarifelor și utilizează protocolul de comunicare LON cu izolație de 3750 V. Portul de comunicare este un bloc terminal de tip șurub cu conexiune LonWorks TP/FT-10. Indicatorii locali ai dispozitivului includ un indicator de stare verde (pornit), un LED galben intermitent (verificare precizie) și o alarmă de suprasarcină. Are o intrare digitală (0-5V/11-40V, 24V DC) și nicio ieșire. Instalarea este extrem de simplă: poate fi fixat pe o șină DIN și conectat cu terminale cu șurub care pot fi utilizate cu cabluri cu secțiune transversală de până la 16 mm². Categoria sa de supratensiune este III. Dispozitivul este conform cu o gamă largă de standarde internaționale, inclusiv IEC, EN, BS EN, UL și ANSI. Are numeroase certificări, precum CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI. Codul de compatibilitate al produsului este IEM3175. În ceea ce privește dimensiunile fizice, iEM3175 are un design compact: 90 mm lățime, 95 mm înălțime și 69 mm adâncime, ceea ce corespunde la 10 module de 9 mm. Protecția IP este IP40 pe panoul frontal și IP20 pe carcasă, conform IEC 60529. Grad de contaminare 2, toleranță la umiditate relativă 5-95% la 50°C. Intervalul de temperatură de funcționare -25...55°C (conform MID), -25...70°C (conform IEC), intervalul de temperatură de depozitare -40...85°C. Altitudine de funcționare sub 3000 m. Culoare: alb.
Seria Schneider Electric iEM3000 - A9MEM3175 - Date tehnice ale contorului digital de energie
Caracteristici generale
Familia de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumirea abreviată a produsului: iEM3175
Domenii de aplicare
În clădiri mici, medii și mari, centre de date, instituții medicale și instalații industriale pentru monitorizarea costurilor, facturare și alocarea costurilor.
Caracteristici tehnice
Poli: 3P, 3P+N, 1P+N
Parametri de măsurare: Energie activă și reactivă, putere activă și reactivă, curent, tensiune
Tip de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Aplicație: Subfacturare, măsurare parțială, măsurare multi-tarifară
Clasa de precizie: Clasa 1 energie activă (IEC 62053-21, IEC 61557-12), energie activă clasa B (EN 50470-3) Tip de intrare: Conexiune directă Curent nominal: 63 A Tensiune nominală: 100...277 V, 173...480 V Frecvență rețea: 50 Hz, 60 Hz, 69 Hz, 70 Hz, 71 Hz, 72 Hz, 73 Hz, 74 Hz, 75 Hz, 76 Hz, 77 Hz, 78 Hz, 79 Hz, 80 Hz, 81 Hz, 82 Hz, 83 Hz, 84 Hz, 85 Hz, 86 Hz, 87 Hz, 88 Hz, 89 Hz, 90 Hz, 91 Hz, 92 Hz, 93 Hz, 94 Hz, 95 Hz, 96 Hz, 97 Hz, 98 Hz, 99 Hz, 100 Hz, 101 Hz, 102 Hz, 103 Hz, 104 Hz, 105 Hz, 106 Hz, 107 Hz, 108 Hz,277 V, 173...480 V
Frecvența rețelei: 50 Hz, 60 Hz
Tehnologie: Electronică
Tip afișaj: Afișaj LCD
Rată de eșantionare: 32 eșantioane/ciclu
Interval curent de măsurare: 0...63 A
Valoare maximă măsurabilă: 99999999,9 kWh
Intrare tarif: Tarif (4)
Protocol de comunicare: LON, izolație 3750 V
Port de comunicare: Bloc terminal cu șurub: LonWorks TP/FT-10
Indicatori locali: Indicator luminos verde: pornit, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr de intrări: 1 digital 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 0
Caracteristici de montare
Metodă de montare: Snap-on
Fixare: Șină DIN
Conexiuni: Terminale cu șurub pentru cablu de 16 mm²
Categorie de supratensiune: III
Condiții de mediu
Protecție IP: IP40 panou frontal, carcasă IP20 (IEC 60529)
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatură de funcționare: -25...55 °C (MID), -25...70 °C (IEC), -25...60 °C (IEC)
Temperatură de depozitare: -40...85 °C Altitudine de funcționare: < 3000 m Caracteristici fizice Culoare: Alb Pas de 9 mm: 10 Lățime: 90 mm Înălțime: 95 mm Adâncime: 69 mm 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
