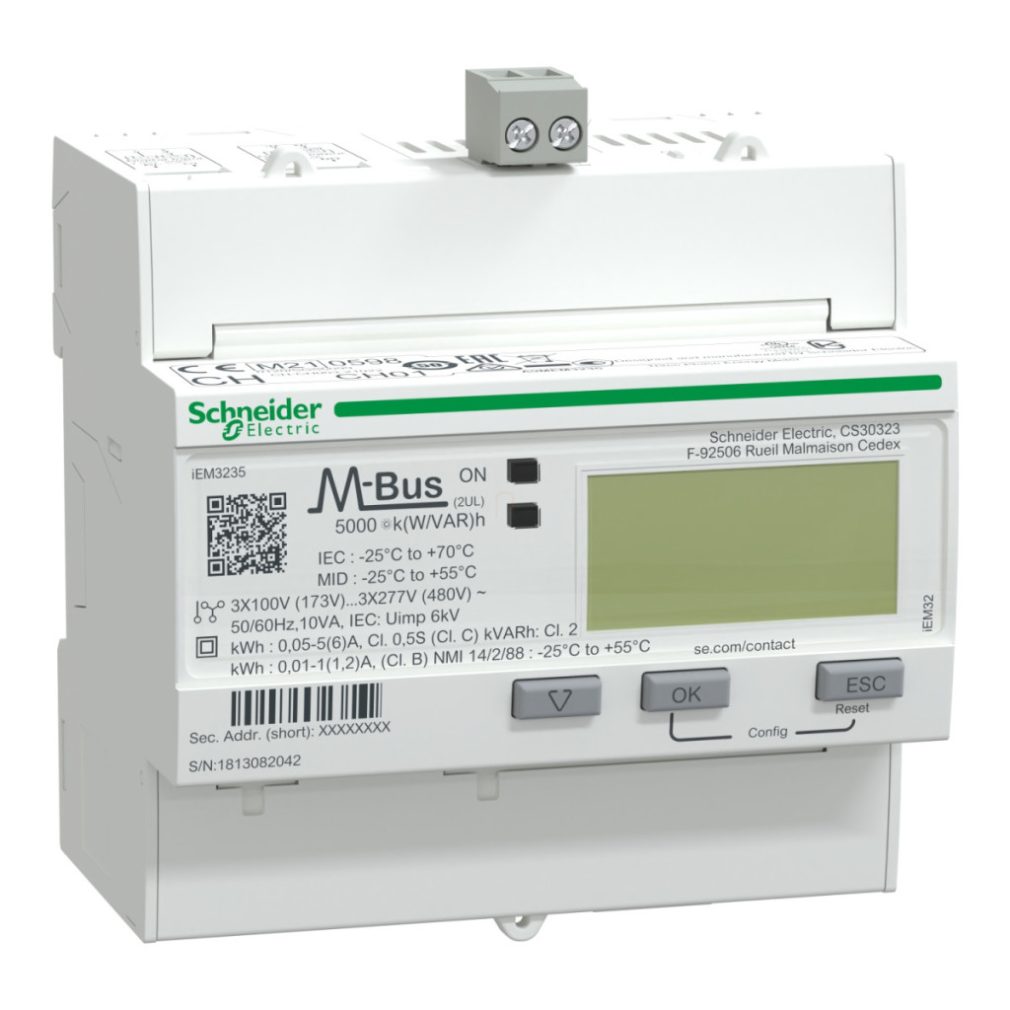

Schneider Electric Acti9 iEM3235 este un contor electronic sofisticat, certificat MID, conceput pentru măsurarea și distribuirea eficientă a costurilor și a consumului de energie în diferite tipuri de clădiri, centre de date, unități medicale și instalații industriale. A9MEM3235 este deosebit de potrivit pentru alocarea costurilor și facturare, fie pentru clădiri mici, medii sau mari, fie chiar pentru gestionarea energiei în mai multe locații. Ca parte a familiei de produse Schneider Electric iEM3000, acest contor de energie oferă o precizie de măsurare remarcabilă. Dispozitivul are o precizie de clasa 0,5S conform IEC 62053-22 și IEC 61557-12 și clasa C conform EN 50470-3, ceea ce garantează fiabilitatea datelor de măsurare. Contorul poate fi utilizat cu un transformator de curent (CT), are o intrare de 1A sau 5A și poate funcționa în diferite intervale de tensiune: 100-277V sau 173-480V. Suportă frecvențe de rețea de 50Hz și 60Hz. iEM3235 are capacități de măsurare versatile, inclusiv energie activă și reactivă, putere activă și reactivă, măsurarea curentului și tensiunii. Dispozitivul oferă măsurare în patru cadrane (energie semnată, activă, reactivă și aparentă), permițând monitorizarea completă a energiei. Rata de eșantionare de 32 eșantioane/ciclu oferă date precise, cu un interval de măsurare a curentului de până la 32767000 mA și o valoare maximă de înregistrare de 99999999 MWh. Funcția multi-tarifară (4 tarife) permite facturarea în funcție de diferite perioade sau moduri de utilizare. Comunicarea datelor este asigurată de protocolul M-bus, care funcționează la o viteză de 300-9600 baud cu izolare de 3750 V. Dispozitivul are o intrare digitală (0-5 V/11-40 V, 24 V CC) și o ieșire digitală (statică, 5-40 V CC, 50 mA). Feedback-ul local este asigurat de un indicator de alimentare verde și un LED galben intermitent, care servește la verificarea preciziei și la alarma de suprasarcină. Afișajul LCD face ca datele să fie ușor de citit pentru utilizator. Dispozitivul poate fi montat pe o șină DIN (cu fixare prin clemă) și are dimensiuni compacte: 90 mm lățime, 95 mm înălțime și 69 mm adâncime (pas de 10 x 9 mm). Pentru conectare sunt disponibile terminale cu șurub: pentru conectarea circuitului se poate utiliza un cablu de 6 mm², iar pentru conectarea circuitului de tensiune se poate utiliza un cablu de 2,5 mm². Dispozitivul are protecție IP40 pe panoul frontal și IP20 pe carcasă, în conformitate cu IEC 60529. Funcționează fiabil într-un interval larg de temperaturi (-25 °C până la +70 °C) și poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării. Are o toleranță la umiditate relativă de 5-95% (la 50 °C) și un grad de poluare de 2.
Seria Schneider Electric iEM3000 - A9MEM3235 - Contor digital de energie electrică, 3F, curent, M-Bus, date tehnice MID
Caracteristici principale
Familia de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie electrică
Denumire scurtă a produsului: iEM3235
Specificații tehnice
Descriere poli: 3P, 1P + N, 3P + N
Tip de măsurare: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Tip de măsurare a consumului: Energie activă, reactivă, aparentă (semnalată, patru cadrane)
Aplicație dispozitiv: Subcontorizare, Măsurare parțială, Tarif multiplu
Clasa de precizie: 0,5S energie activă conform IEC 62053-22, 0,5S energie activă conform IEC 61557-12, energie activă clasa C conform EN 50470-3
Tip de intrare: Transformator de curent 1 A sau 5 A
Curent nominal: 5 A, 1 A Tensiune nominală: 100...277 V, 173...480 V Frecvență rețea: 60 Hz, 50 Hz
Tip tehnologie: Electronică
Tip afișaj: Afișaj LCD
Rată de eșantionare: 32 eșantioane/ciclu
Curent măsurabil: 1...32767000 mA
Valoare maximă măsurabilă: 99999999 MWh
Intrare tarifară:Tarif (4)
Comunicare
Protocol port de comunicare: M-bus 300, 600, 1200, 2400, 4800 și 9600 baud, izolație 3750 V
Suport port de comunicare: Terminal cu șurub: M-Bus
Consum tipic de energie: Comunicare M-bus: 2,3 mA în starea 1
Intrări și ieșiri
Indicatori locali: Indicator luminos verde: alimentare activată, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC la 50 mA
Caracteristici mecanice
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Conexiuni - blocuri terminale: Circuit de curent: bloc terminal cu șurub cablu (cabluri) de 6 mm², Circuit de tensiune: bloc terminal cu șurub cablu (cabluri) de 2,5 mm²
Categorie de supratensiune: III
Date de mediu
Protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50 °C
Temperatura ambiantă de funcționare: -25...70 °C - IEC
Temperatura ambiantă de depozitare: -40...85 °C Altitudine de funcționare: < 3000 m Caracteristici fizice Culoare: Alb Diviziuni de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
Certificate
Certificate de produs: CE conform IEC 61010-1 (siguranță), CE conform EN 61557-12 (monitorizare putere), CE conform EN/IEC 61326-1 (EMC), UKCA conform cu BS EN 61010-1 (siguranță), UKCA conform cu BS EN 61557-12 (monitorizare energie), UKCA conform cu BS EN 61326-1 (EMC), CULus conform cu UL 61010-1 (siguranță), CULus conform cu EN 61010-1 (siguranță), EAC conform cu EN 50470-3 (subcontor), RCM conform cu EN 62052 (subcontor), KZ este conform cu EN 50470-3 (subcontor), METAS este conform cu EN 50470-1 (subcontor), MID este conform cu EN 50470-3 (subcontor), MID este conform cu EN 50470-1 (subcontor), NMI este conform cu NMI M 6-1.
