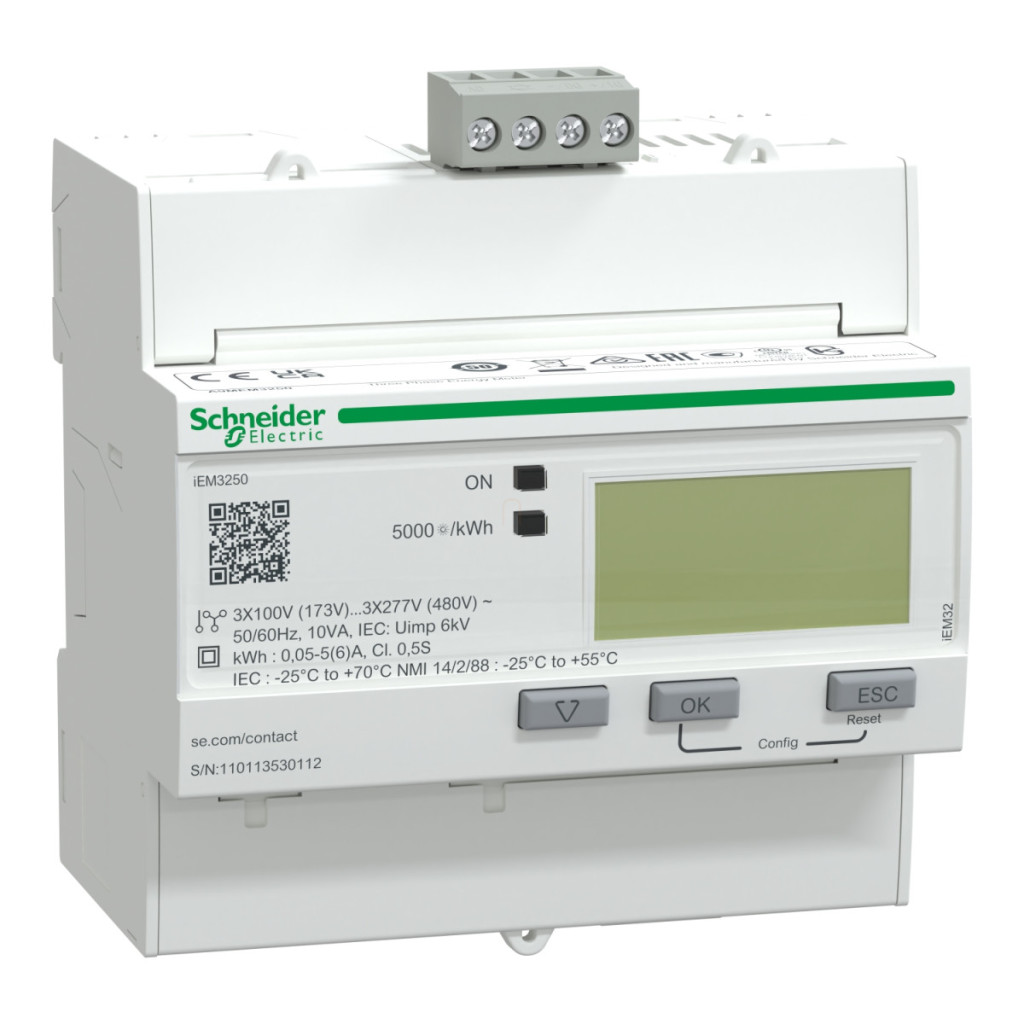

Schneider Electric Acti9 iEM3250 este un contor electronic de energie de înaltă precizie, conceput în principal pentru măsurarea consumului de energie și alocarea costurilor în clădiri, instalații industriale și centre de date. Acest dispozitiv este o soluție ideală atât pentru clădiri comerciale mici și mijlocii, cât și pentru instalații comerciale mai mari, unde sunt necesare măsurători precise ale energiei și alocarea costurilor. Modelul iEM3250 este un transformator de curent (CT) care funcționează cu un curent de intrare de 1A sau 5A și utilizează protocolul de comunicare Modbus RTU pentru integrarea în sistem. Contorul aparține clasei de precizie 0,5S în conformitate cu standardele IEC 62053-22 și IEC 61557-12, ceea ce asigură o măsurare extrem de precisă. Dispozitivul este potrivit pentru utilizare în configurații 3P (trifazate), 3P+N (trifazate+neutru) și 1P+N (monofazate+neutru), ceea ce îl face flexibil pentru utilizare într-o varietate de sisteme electrice. Contorul are capacități de măsurare detaliate: măsoară energia activă, curentul, tensiunea și puterea activă. Intervalul său de tensiune este reglabil între 100-277 V sau 173-480 V și poate fi utilizat atât la frecvențe de rețea de 50 Hz, cât și de 60 Hz. Dispozitivul funcționează la o rată de eșantionare de 32 eșantioane/ciclu, oferind utilizatorilor date precise. Valoarea maximă măsurabilă este de 99999999 MWh, ceea ce permite o utilizare pe termen extrem de lung, chiar și pentru consumatori mari. În ceea ce privește capacitățile de comunicare, utilizează protocolul Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate și izolare de 4000 V. Conexiunea fizică se realizează printr-un port RS485 cu terminale cu șurub. Dispozitivul are un design compact, poate fi fixat pe o șină DIN și măsoară 90 mm lățime, 95 mm înălțime și 69 mm adâncime, ocupând doar sloturi de 10 x 9 mm în tabloul de distribuție. Panoul frontal are un grad de protecție IP40, iar carcasa are un grad de protecție IP20 conform IEC 60529. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -25 °C și +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme. Dispozitivul are o toleranță la umiditate relativă de 5-95% (la 50°C) și poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării.
Seria Schneider Electric iEM3000 - A9MEM3250 - Contor digital de energie, 3F, curent, date tehnice MODBUS
Caracteristici principale
Familia de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumirea scurtă a dispozitivului: iEM3250
Parametri tehnici
Poli: 3P, 3P+N, 1P+N
Tip de măsurare: Energie activă, curent, tensiune, putere activă
Aplicație dispozitiv: Subcontorizare, contorizare parțială
Clasă de precizie: 0,5S energie activă conform IEC 62053-22, 0,5S energie activă conform IEC 61557-12
Tip de intrare: Transformator de curent 1A sau 5A
Curent nominal: 5A, 1A Tensiune nominală: 100-277V, 173-480V Frecvență rețea: 50Hz, 60Hz Tehnologie: Electronică Tip afișaj: Afișaj LCD Rată de eșantionare: 32 eșantioane Electronică
Tip afișaj: Afișaj LCD
Rată de eșantionare: 32 eșantioane/ciclu
Curent măsurabil: 1-32767000 mA
Valoare maximă măsurabilă: 99999999 MWh
Comunicare
Protocol port de comunicare: Modbus RTU 9,6, 19,2 și 38,4 kbaud par/impar sau fără paritate, izolație 4000V
Conexiune port de comunicare:Bloc terminal cu șurub: RS485
Indicatori
Indicatori locali: Indicator luminos verde: alimentat, LED galben intermitent: verificare precizie, Indicator luminos galben: comunicare activă pe portul Modbus
Instalare
Metoda de instalare: Snap-on
Suprafață de instalare: Șină DIN
Conexiuni: Circuit: bloc terminal cu șurub cablu (cabluri) de 6 mm², Circuit de tensiune: bloc terminal cu șurub cablu (cabluri) de 2,5 mm²
Caracteristici de mediu
Protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de contaminare: 2
Umiditate relativă: 5-95% la 50°C
Temperatura ambiantă în timpul funcționării: -25-70°C - IEC
Temperatura ambiantă în timpul depozitării: -40-85 °C Altitudine de funcționare: < 3000 m Caracteristici fizice Culoare: Alb Diviziuni de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
