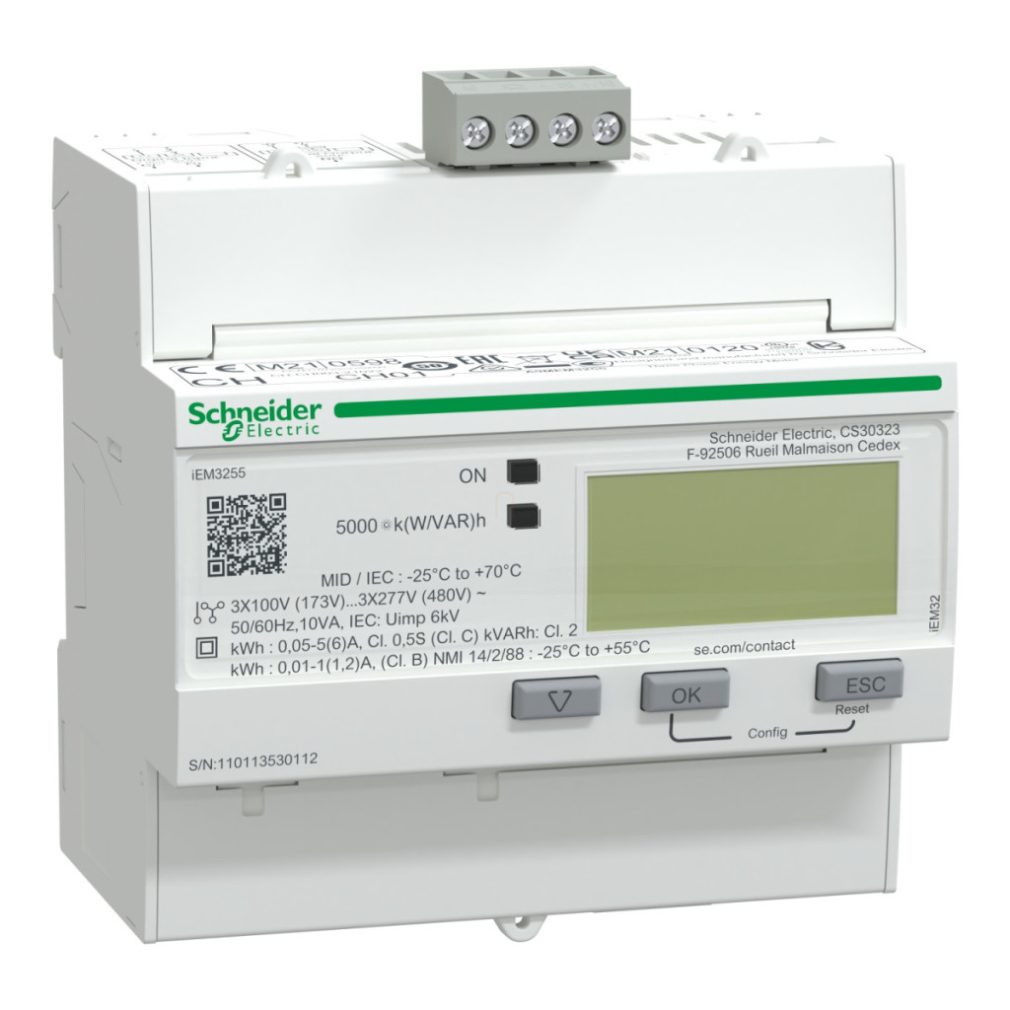

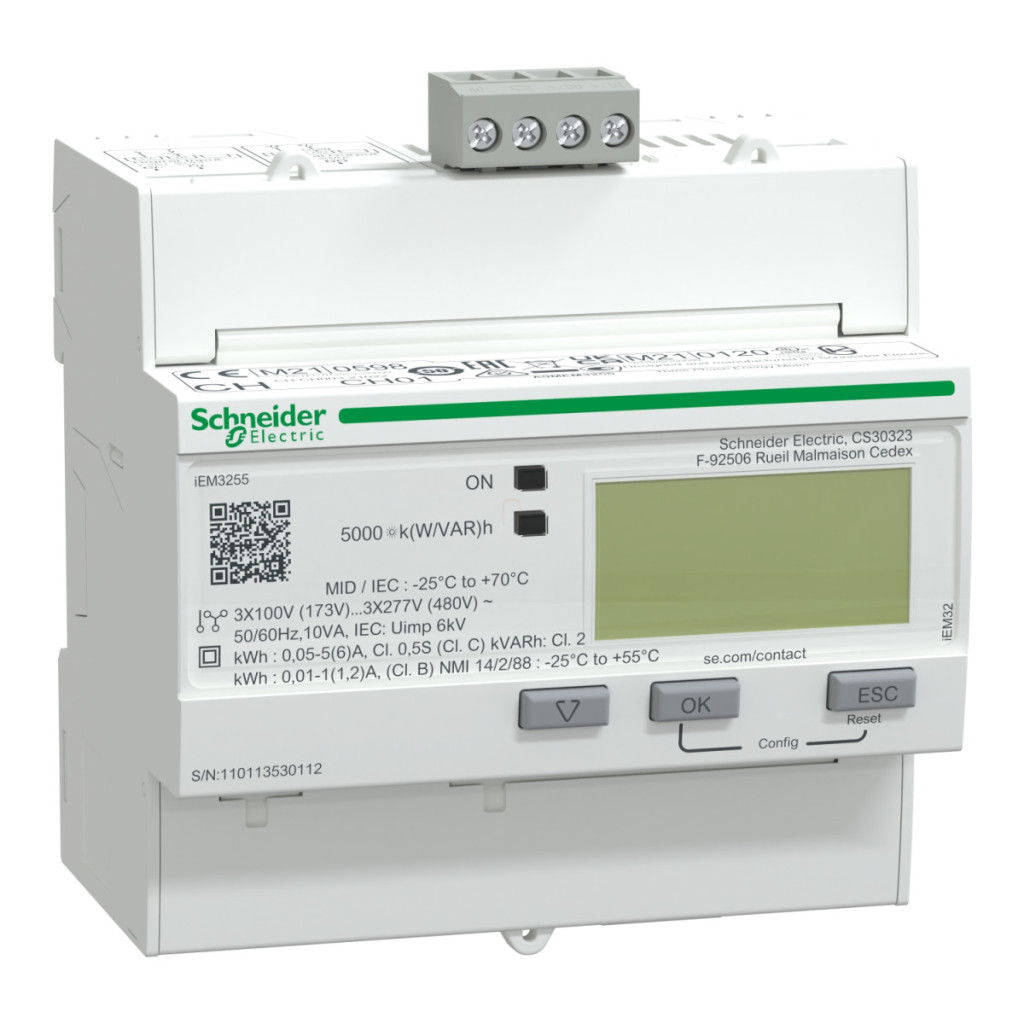

Schneider Electric Acti9 iEM3255 este un contor digital avansat de energie, care reprezintă un instrument cheie pentru gestionarea eficientă a energiei și facturarea acesteia. Acest contor certificat MID este utilizat în principal pentru măsurarea și monitorizarea precisă a consumului de energie în clădiri, indiferent dacă sunt mici, medii sau mari, chiar și în mai multe locații. A9MEM3255 este soluția ideală pentru alocarea costurilor și colectarea datelor privind consumul de energie în diverse domenii, cum ar fi mediile comerciale, rezidențiale, medicale, centrele de date sau mediile industriale. Modelul iEM3255 oferă o precizie remarcabilă: asigură o precizie de măsurare a energiei active de clasa 0,5S, în conformitate cu standardele IEC 62053-22 și IEC 61557-12, și respectă, de asemenea, cerințele EN 50470-3 clasa C. Dispozitivul are capacități de măsurare cuprinzătoare, inclusiv măsurarea energiei active și reactive, monitorizarea puterii active și reactive și urmărirea curentului și tensiunii. Dispozitivul este capabil să măsoare energia activă, reactivă și aparentă în patru cadrane, oferind o imagine completă a consumului de energie. Parametrii tehnici ai contorului asigură o aplicare extrem de flexibilă. Poate fi utilizat în configurații cu mai mulți poli: 3P+N, 1P+N sau 3P. Este disponibil în versiune cu transformator de curent (CT) cu un curent nominal de 1A sau 5A. În ceea ce privește tensiunea, poate funcționa în intervalul 100-277 V sau 173-480 V la o frecvență de rețea de 50 sau 60 Hz. O caracteristică specială este funcția multi-tarif, care permite gestionarea a patru tarife diferite, precum și suportul pentru contorizare parțială și subfacturare. Capacitățile sale de comunicare sunt remarcabile: utilizează protocolul Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate, izolare de 4000 V, prin intermediul unei interfețe RS485. Contorul de energie iEM3255 are un design compact (90 mm lățime, 95 mm înălțime, 69 mm adâncime) și poate fi fixat pe o șină DIN. Panoul frontal are un grad de protecție IP40, în timp ce carcasa dispozitivului are un grad de protecție IP20 conform IEC 60529. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C și funcționează în mod fiabil într-un interval larg de umiditate relativă de la 5 la 95%. Afișajul LCD arată clar valorile măsurate, cu o valoare maximă de 99999999 MWh. Rata de eșantionare a măsurătorilor este de 32 de eșantioane/ciclu, ceea ce asigură date precise și fiabile. Dispozitivul are o intrare digitală (0-5 V/11-40 V 24 V CC) și o ieșire digitală (5-40 V CC la 50 mA), extinzând și mai mult gama sa de aplicații. Produsul a fost proiectat în conformitate cu standardele industriei electrice și deține numeroase certificări internaționale, inclusiv certificările CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI.
Seria Schneider Electric iEM3000 - A9MEM3255 - Contor digital de energie, 3F, curent, MODBUS, date tehnice MID
Caracteristici generale
Familia de produse: Acti9
Tipul produsului: Acti9 iEM3000
Denumirea scurtă a dispozitivului: iEM3255
Tipul componentei: Contor de energie
Domenii de aplicare
Clădiri mici, medii și mari, gestionarea costurilor pentru mai multe locații: facturare (alimentare principală, subdistribuție, distribuție)
Centre de date, unități medicale, gestionarea costurilor industriale: facturare
Clădiri mici, medii și mari, partajarea costurilor pentru mai multe locații: alimentare principală, subdistribuție, distribuție
Centre de date, unități medicale, partajarea costurilor industriale
Parametri tehnici
Descrierea polului: 3P + N, 1P + N, 3P
Tipul de măsurare: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Tehnologie de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Aplicație dispozitiv: Tarif multiplu, Contor parțial, Subfacturare
Clasa de precizie: Clasa 0,5S energie activă conform IEC 62053-22, Clasa 0,5S energie activă conform IEC 61557-12, energie activă clasa C conform EN 50470-3
Tip intrare: Transformator de curent 1 A sau 5 A
Curent nominal [In]: 5 A, 1 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvența rețelei: 60 Hz, 50 Hz
Tip tehnologie: Electronică
Tip afișaj: Afișaj LCD
Frecvență de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 1...32767000 mA
Valoare maximă măsurată: 99999999 MWh
Intrare tarifară:Tarif (4) Comunicație Protocol port de comunicație: Modbus RTU la 9,6, 19,2 și 38,4 kbaud cu paritate pară/impară sau fără paritate, izolație 4000 V Conexiune port de comunicație: Bloc terminal cu șurub: RS485 Semnale Semnale locale: Indicator luminos verde: Terminal cu șurub: RS485
Indicatori
Indicatori locali: Indicator luminos verde: alimentat, LED galben intermitent: verificare precizie, alarmă: suprasarcină, Indicator luminos galben: comunicare activă pe portul Modbus (Modbus)
Intrări și ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Montare și conectare
Metodă de montare: Snap-in
Suport de montare: Șină DIN
Conexiuni - blocuri terminale: Circuit: borne cu șurub pentru cabluri de 6 mm², Circuit de tensiune: borne cu șurub pentru cabluri de 2,5 mm²
Categorie de supratensiune: III
Standarde și certificări
BS EN 61557-12:2021, IEC 61557-12:2021, EN 61557-12:2021, BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 62052-11:2020, IEC 62052-11:2020, EN 62052-11:2020
Conformitate CE: IEC 61010-1 (siguranță), EN 61557-12 (monitorizare putere), EN/IEC 61326-1 (EMC) Conformitate UKCA: BS EN 61010-1 (siguranță), BS EN 61557-12 (monitorizare putere), BS EN 61326-1 (EMC) Conformitate CULus: UL 61010-1 (siguranță), EN 61010-1 (siguranță) Conformitate MID: EN 50470-3 (subcontor), EN 50470-1 (subcontor)
Caracteristici de mediu
Protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă dispozitiv: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95 % la 50 °C
Temperatura ambiantă de funcționare: -25...70 °C - IEC
Temperatura ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Caracteristici fizice
Culoare: Alb
Modul de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
Segment de piață
Mici comercianți cu amănuntul, rezidențial
