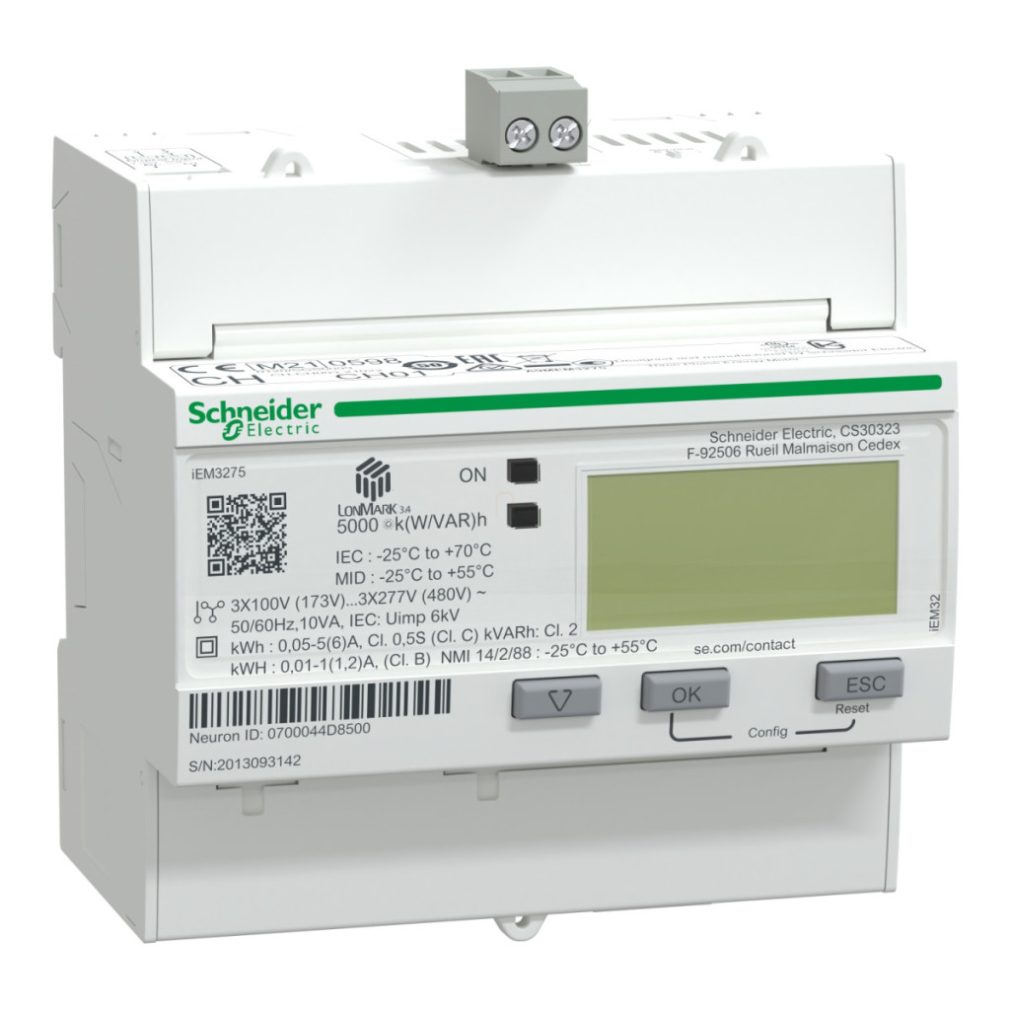

Schneider Electric Acti9 iEM3275 este un contor de energie profesional și un membru remarcabil al popularei familii de produse iEM3000 a companiei. Acest dispozitiv compact, montabil pe șină DIN, oferă măsurători precise ale energiei în diferite tipuri de clădiri și aplicații, fie pentru alocarea costurilor, fie pentru facturare. Dispozitivul certificat MID (Directiva privind instrumentele de măsurare) poate fi utilizat și pentru facturarea oficială, ceea ce este deosebit de avantajos în construcțiile de închiriat și în sistemele de gestionare a energiei. iEM3275 este un dispozitiv versatil care poate fi utilizat în configurații 3P, 1P+N și 3P+N. Dispozitivul este potrivit pentru măsurarea energiei active și reactive, a puterii, a curentului și a tensiunii. Precizia sa remarcabilă este garantată de clasificările Clasa 0,5S (conform IEC 62053-22 și IEC 61557-12) și Clasa C (conform EN 50470-3). Contorul este de tip transformator de curent, funcționează cu un curent de intrare de 1A sau 5A și poate fi utilizat într-un interval de tensiune nominală de 100-277V sau 173-480V. Poate fi utilizat atât în rețele de 50 Hz, cât și de 60 Hz, astfel încât poate fi integrat în practic orice rețea electrică. O caracteristică specială a dispozitivului este funcția sa multi-tarifară, care permite gestionarea a 4 tarife diferite, precum și suportul pentru protocolul de comunicare LON cu izolație de 3750 V. Conexiunea de comunicare se realizează cu borne cu șurub, în conformitate cu standardul LonWorks TP/FT-10. Dispozitivul are o intrare digitală (0-5V/11-40V 24V DC), iar indicatorii de stare includ un LED verde pentru alimentarea cu energie și un LED galben intermitent, care indică verificarea preciziei și alarma de suprasarcină. Valorile măsurate pot fi citite cu ușurință de pe afișajul LCD și, datorită tehnologiei electronice, rata de eșantionare a măsurătorilor este de 32 de eșantioane/ciclu. Valoarea maximă măsurabilă este de 99999999 MWh, iar domeniul de măsurare este de 1-32767000 mA. Contorul de energie Schneider Electric iEM3275 are numeroase certificări, inclusiv conformitatea CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI, ceea ce dovedește calitatea înaltă a produsului și conformitatea acestuia cu standardele internaționale. În ceea ce privește designul fizic, acesta are dimensiuni compacte - 90 mm lățime, 95 mm înălțime și 69 mm adâncime - culoare albă, cu protecție IP40 pe panoul frontal și protecție IP20 pe corp. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +70 °C, o gamă de temperaturi de depozitare de la -40 °C la +85 °C și poate fi utilizat la altitudini sub 3000 m deasupra nivelului mării, la o umiditate relativă de 5-95% și la 50 °C.
Seria Schneider Electric iEM3000 - A9MEM3275 - Contor digital de energie, 3F, curent, Lon, date tehnice MID
Caracteristici produs
Producător: Schneider Electric
Familia de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumire scurtă a produsului: iEM3275
Număr articol: A9MEM3275
Specificații tehnice
Poli: 3P, 1P+N, 3P+N
Tipuri de măsurare: Energie activă și reactivă, putere activă și reactivă, curent, tensiune
Mod de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Aplicație: Subcontorizare, contorizare parțială, Tarife multiple
Clasa de precizie: Clasa 0,5S energie activă conform IEC 62053-22, Clasa 0,5S energie activă conform IEC 61557-12, clasa C energie activă conform EN 50470-3
Tip intrare: Transformator de curent 1A sau 5A
Curent nominal [In]: 1A, 5A
Tensiune nominală: 100...277 V, 173...480 V
Frecvența rețelei: 50 Hz, 60Hz
Tip tehnologie: Electronică
Tip afișaj: Afișaj LCD
Rată de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 1...32767000 mA
Valoare maximă măsurabilă: 99999999 MWh
Intrare tarifară: 4 tarife
Protocol port de comunicare: LON, izolație 3750V
Conexiune port de comunicare:Bloc terminal cu șurub: LonWorks TP/FT-10 Indicatori locali: Indicator luminos verde: alimentare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină Număr de intrări: 1 digitală 0...5V/11...40V 24V CC Număr de ieșiri: 0 Metodă de montare: Snap-on Suprafață de montare: șină DIN Conexiuni - blocuri terminale: Circuit: borne cu șurub cablu(e) de 6 mm², Circuit de tensiune: borne cu șurub cablu(e) de 2,5 mm²
Categorie de supratensiune: III
Parametri de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă dispozitiv: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatură ambiantă de funcționare: -25...70 °C - IEC
Temperatură ambiantă de depozitare: -40...85 °C Altitudine de funcționare: < 3000 m Culoare: Alb Dimensiuni module de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
