Contorul de energie iEM3335 din gama de produse Acti9 de la Schneider Electric oferă o soluție profesională pentru monitorizarea precisă a consumului de energie și analiza eficientă a costurilor. Acest dispozitiv avansat utilizează tehnologie de ultimă generație pentru a măsura energia activă și reactivă, puterea, curentul și tensiunea, toate cu o precizie extrem de ridicată de clasa 1 conform IEC 62053-21 și o precizie de clasa B conform EN 50470-3. Contorul de energie iEM3335 poate fi utilizat cu o conexiune directă de până la 125 A și poate funcționa într-un interval de tensiune de 100-277 V sau 173-480 V la o frecvență de rețea de 50 sau 60 Hz. Contorul poate fi utilizat într-o varietate de configurații de poli: sisteme 3P, 3P+N sau 1P+N. Datorită electronicii sale sofisticate, funcționează la o rată de eșantionare de 32 eșantioane/ciclu, asigurând o precizie excepțională. Dispozitivul are un afișaj LCD și poate măsura până la 99999999,9 kWh, permițând utilizarea pe termen lung chiar și în medii cu consum ridicat. O caracteristică specială a dispozitivului Schneider Electric A9MEM3335 este capacitatea sa de măsurare multi-tarifară, care acceptă 4 tarife diferite, oferind astfel o analiză flexibilă a costurilor pentru diferite perioade. Capacitățile sale de comunicare sunt, de asemenea, remarcabile: utilizează protocolul M-Bus, care funcționează la 300-9600 baud cu izolație de 3750 V. Dispozitivul are o intrare digitală (0...5 V/11...40 V, 24 V CC) și o ieșire digitală (5...40 V CC, 50 mA), care extind și mai mult domeniile sale de aplicare. Feedback-ul vizual este asigurat de un indicator luminos verde de funcționare și un LED galben intermitent, care poate fi utilizat și pentru verificarea preciziei și alarmele de suprasarcină. Dispozitivul poate fi montat pe o șină DIN și ocupă o unitate de 14×9 mm (126 mm lățime, 103,2 mm înălțime și 69,3 mm adâncime). Contorul de energie iEM3335 este alegerea ideală pentru soluții rentabile de gestionare a energiei în diferite tipuri de clădiri, indiferent dacă sunt mici, medii sau mari, chiar și în rețele cu mai multe locații. Dispozitivul este ideal atât pentru facturare, cât și pentru alocarea costurilor, după cum o demonstrează numeroasele sale certificări internaționale, inclusiv conformitatea cu CE, UKCA, CULus, EAC, RCM, KZ, METAS și MID. Din punct de vedere ecologic, cu panoul frontal IP40 și protecția carcasei IP20, precum și cu intervalul de temperatură de funcționare de -25...55 °C (MID) sau -25...70 °C (IEC), acesta funcționează în mod fiabil chiar și în condiții extreme.

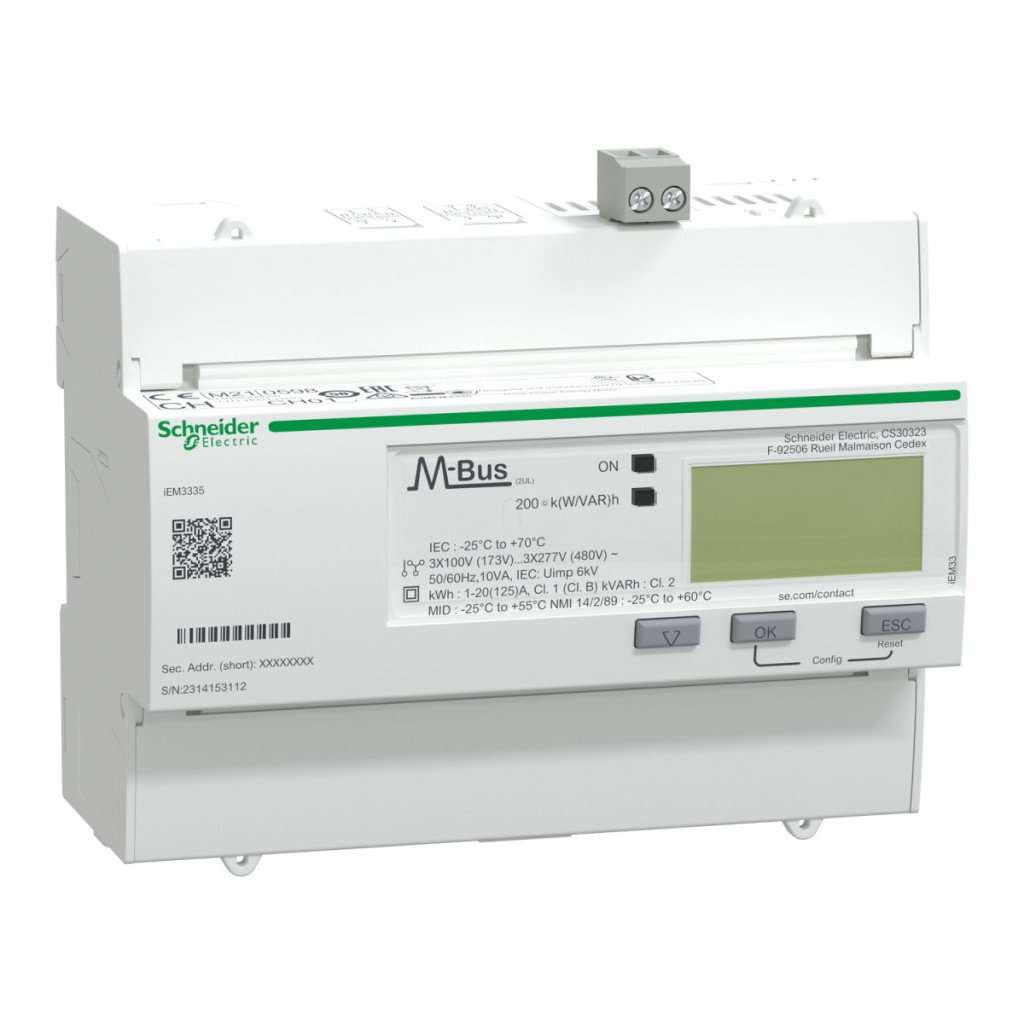

Seria Schneider Electric iEM3000 - A9MEM3335 - Contor digital de energie, 3F, 125A, M-Bus, date tehnice MID
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Contor de energie
Denumire scurtă: iEM3335
Funcții de măsurare: Energie activă și reactivă, putere activă și reactivă, curent, tensiune
Tip de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Specificații tehnice
Tip de intrare: Conexiune directă
Curent nominal: 125 A
Tensiune nominală: 100...277 V / 173...480 V
Frecvență rețea: 50 Hz / 60 Hz
Tip tehnologie: Electronică
Tip afișaj: Afișaj LCD
Rată de eșantionare: 32 eșantioane/ciclu
Curent măsurat: 0...125 A
Valoare maximă măsurabilă: 99999999,9 kWh
Intrare tarif: 4 tarife
Clasa de precizie:Clasa 1 energie activă conform IEC 62053-21, Clasa 1 energie activă conform IEC 61557-12, Clasa B energie activă conform EN 50470-3
Comunicare
Protocol de comunicare: M-bus 300, 600, 1200, 2400, 4800 și 9600 baud, izolație 3750 V
Conector de comunicare: Terminal cu șurub: M-Bus
Consum tipic de energie: Comunicare M-bus: 2,3 mA în starea 1
Intrări și ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC Număr de ieșiri: 1 digitală (statică) Tensiune de ieșire: 5...40 V CC@50 mA
Caracteristici mecanice
Metodă de montare: Snap-in
Suprafață de montare: Șină DIN
Conexiuni - blocuri terminale:Blocuri terminale cu șurub Cablu (cabluri) de 50 mm² Pas de 9 mm: 14
Lățime: 126 mm
Înălțime: 103,2 mm
Adâncime: 69,3 mm
Culoare: Alb
Caracteristici de mediu
Protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95 % la 50 °C
Temperatură ambiantă de funcționare: -25...55 °C - MID, -25...70 °C - IEC
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Categorie de supratensiune: III
Certificate
Conformitate CE IEC 61010-1 (siguranță), Conformitate CE EN 61557-12 (monitorizarea puterii), Conformitate CE EN/IEC 61326-1 (EMC), Conformitate UKCA BS EN 61010-1 (siguranță), Conformitate UKCA BS EN 61557-12 (monitorizarea puterii), Conformitate UKCA BS EN 61326-1 (EMC), Conformitate CULus UL 61010-1 (siguranță), Conformitate CULus EN 61010-1 (siguranță), Conformitate EAC EN 50470-3 (subcontor), Conformitate RCM EN 62052 (subcontor), Conformitate KZ EN 50470-3 (subcontor), conformitate METAS EN 50470-1 (subcontor), conformitate MID EN 50470-3 (subcontor), conformitate MID EN 50470-1 (subcontor)
