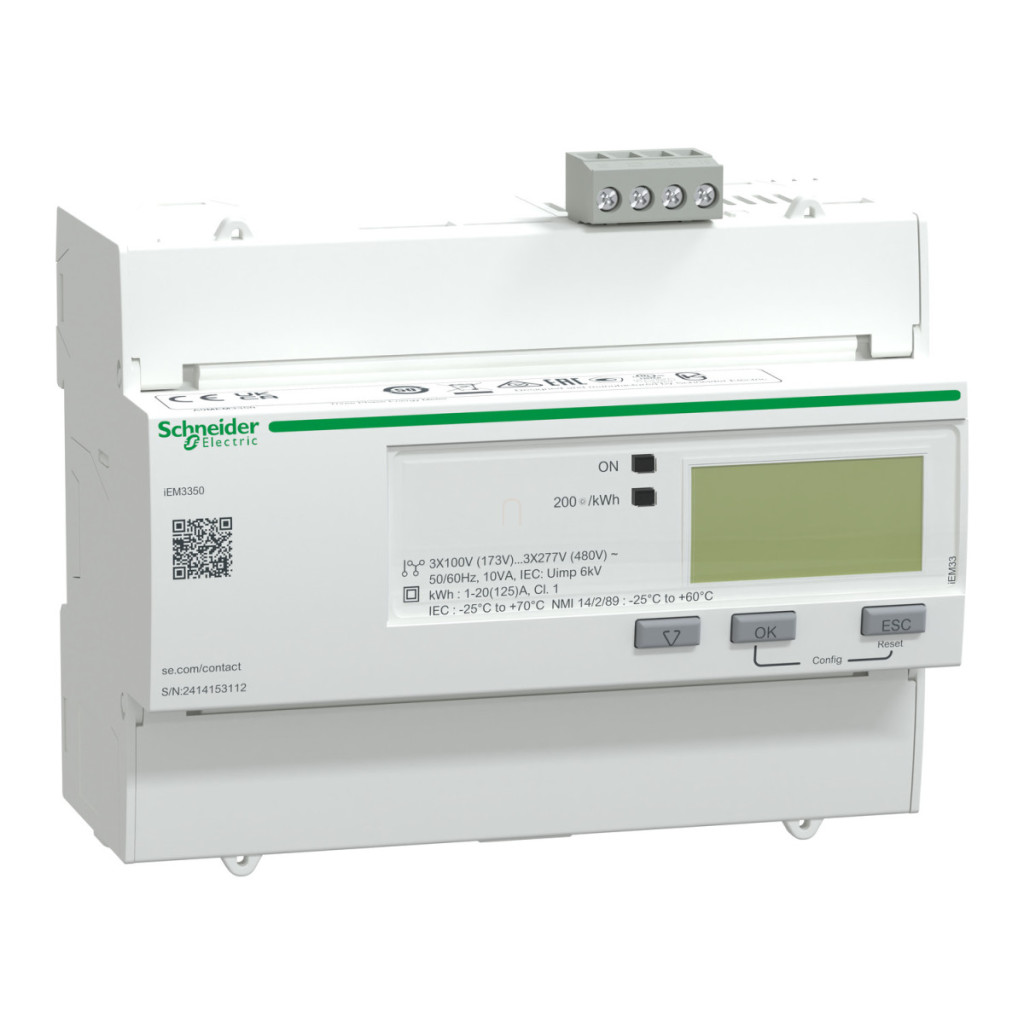

Contorul de energie Schneider Electric iEM3350 oferă o soluție profesională, de ultimă generație, pentru măsurarea și monitorizarea cu precizie a consumului de energie în clădiri. Acest contor de energie digital, montabil pe șină DIN, cu protocol de comunicare Modbus, face parte din familia de produse Acti9 iEM3000, care respectă cele mai stricte standarde internaționale. Contorul de energie iEM3350 poate fi utilizat cu o conexiune directă de până la 125 A și este disponibil în mai multe configurații polare (3P + N, 3P, 1P + N). Dispozitivul este capabil să măsoare cu precizie energia activă, curentul, tensiunea și puterea activă, ceea ce îl face un instrument extrem de versatil pentru alocarea costurilor și aplicații de facturare. Contorul aparține clasei de precizie 1 conform IEC 62053-21 și IEC 61557-12, ceea ce asigură fiabilitatea și precizia datelor de măsurare. Din punct de vedere tehnic, iEM3350 are o serie de caracteristici remarcabile. Funcționează utilizând tehnologie electronică, este echipat cu un afișaj LCD pentru o citire ușoară și funcționează la o rată de eșantionare de 32 de eșantioane/ciclu pentru înregistrarea precisă a datelor. Dispozitivul are un interval de măsurare de 0-125 A și o valoare maximă măsurabilă de 99999999,9 kWh, ceea ce permite monitorizarea pe termen lung a consumului de energie pentru instalații de aproape orice dimensiune. În ceea ce privește comunicarea, utilizează protocolul Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate și izolare de 4000 V. Portul de comunicare este accesibil prin terminale cu șurub RS485. Indicațiile locale sunt furnizate de un indicator verde (pornit), un LED galben intermitent (verificare precizie) și un indicator luminos galben (comunicare Modbus activă). Dispozitivul nu are intrări sau ieșiri și poate fi montat pe o șină DIN. Conectarea se face prin intermediul terminalelor cu șurub care pot acomoda cabluri cu o secțiune transversală de până la 50 mm². iEM3350 are categoria de supratensiune III, care protejează dispozitivul împotriva supratensiunilor de rețea. Contorul de energie Schneider Electric iEM3350 funcționează în mod fiabil într-o gamă largă de condiții de mediu. Panoul frontal IP40 și panoul posterior IP20 oferă o protecție adecvată împotriva prafului și umezelii, iar dispozitivul poate funcționa la temperaturi de funcționare cuprinse între -25 °C și 70 °C. Intervalul de temperatură de depozitare este între -40 °C și 85 °C, iar intervalul de umiditate relativă este între 5 și 95% (la 50 °C). Altitudinea de funcționare a iEM3350 nu trebuie să depășească 3000 de metri. Dispozitivul are dimensiuni practice: 126 mm lățime, 103,2 mm înălțime și 69,3 mm adâncime, cu carcasă albă și diviziuni de 14 x 9 mm.
Seria Schneider Electric iEM3000 - A9MEM3350 - Contor digital de energie, 3F, 125A, date tehnice MODBUS
Caracteristici generale
Familia de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului sau al componentei: Contor de energie
Denumirea scurtă a dispozitivului: iEM3350
Domeniul de aplicare: Contor parțial, Al-facturare
Parametri tehnici
Descrierea polilor: 3P + N, 3P, 1P + N
Tipul de măsurare: Energie activă, Curent, Tensiune, Putere activă
Clasa de precizie: Clasa 1 pentru energia activă conform IEC 62053-21, Clasa 1 pentru energia activă conform IEC 61557-12
Tip de intrare: Conexiune directă
Curent nominal: 125 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență rețea: 50 Hz, 60 Hz
Tip tehnologie: Electronică
Tip afișaj: Afișaj LCD
Frecvență de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 0...125 A Valoare maximă măsurabilă: 99999999,9 kWh Comunicație Protocol port de comunicație: Modbus RTU la 9,6, 19,2 și 38,4 kbaud, paritate pară/impară sau fără paritate, izolație de 4000 V
Suport port de comunicare: Bloc terminal cu șurub: RS485
Indicatori locali: Indicator luminos verde: alimentat, LED galben intermitent: verificare precizie, Indicator luminos galben: comunicare activă pe portul Modbus
Caracteristici fizice
Metodă de montare: Snap-in
Suprafață de montare: Șină DIN
Conexiuni - blocuri terminale:Terminale cu șurub pentru cabluri de 50 mm² Categorie de supratensiune: III Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatura ambiantă în timpul funcționării: -25...70 °C - IEC
Temperatura ambiantă în timpul depozitării: -40...85 °C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Diviziuni de 9 mm: 14
Lățime: 126 mm
Înălțime: 103,2 mm
Adâncime: 69,3 mm
Certificate
Certificate de produs: Conformitate CE conform IEC 61010-1 (siguranță), conformitate CE conform EN 61557-12 (monitorizare putere), conformitate CE conform EN/IEC 61326-1 (EMC), Conformitate UKCA conform BS EN 61010-1 (siguranță), conformitate UKCA conform BS EN 61557-12 (monitorizare putere), conformitate UKCA conform BS EN 61326-1 (EMC), conformitate CULus conform UL 61010-1 (siguranță), conformitate CULus conform EN 61010-1 (siguranță), EAC (subcontor), conformitate KZ conform NMI M 6-1, KZ, conformitate NMI conform NMI M 6-1.
