Contorul de energie Schneider Electric Acti9 iEM3355 este o soluție versatilă și avansată de contorizare a energiei, ideală pentru sistemele moderne de gestionare a clădirilor și de contabilitate a costurilor. Acest dispozitiv cu o putere nominală de 125 A este o alegere excelentă pentru monitorizarea energiei și alocarea costurilor în clădiri mici, medii și mari, precum și în complexe cu mai multe facilități, fie că este vorba de surse de alimentare principale, tablouri de subdistribuție sau panouri de distribuție. A9MEM3355 utilizează protocolul de comunicare Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu setări de paritate impară/pară sau fără paritate și izolare de 4000 V. Dispozitivul oferă o intrare digitală (0...5 V/11...40 V 24 V CC) și o ieșire digitală (statică) la 5...40 V CC cu un curent de 50 mA, ceea ce permite integrarea dispozitivului în sisteme complexe de gestionare a clădirilor. Designul montabil pe șină DIN și terminalele cu șurub (pentru cabluri de până la 50 mm²) asigură o instalare ușoară. Dispozitivul măsoară o gamă largă de parametri electrici: energie activă și reactivă, putere activă și reactivă, curent și tensiune. Tipurile de măsurare sunt energia activă, reactivă și aparentă (semnată, patru cadrane). Afișajul LCD asigură o lizibilitate clară, în timp ce rata de eșantionare de 32 eșantioane/ciclu garantează măsurători precise. Valoarea maximă măsurabilă este de 99999999,9 kWh, domeniul de măsurare este de 0...125 A. Dispozitivul este potrivit și pentru măsurarea multi-tarifară (4 tarife), fiind ideal pentru analiza detaliată a costurilor și facturare. Instrumentul este de culoare albă și are o lățime de 126 mm, o înălțime de 103,2 mm și o adâncime de 69,3 mm. Contorul de energie iEM3355 se remarcă prin precizia sa excepțională: măsurare a energiei active de clasa 1 conform IEC 62053-21 și IEC 61557-12 și clasa B conform EN 50470-3. Dispozitivul are numeroase certificări internaționale, inclusiv CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI. Intervalul de temperatură de funcționare al instrumentului este de -25...55 °C (MID), -25...70 °C (IEC) sau -25...60 °C (IEC), cu protecție IP40 pe panoul frontal și IP20 pe carcasă. Intervalul de altitudine de funcționare este sub 3000 m, cu umiditate relativă de 5...95% la 50 °C. Cu toate aceste caracteristici, A9MEM3355 este o alegere excelentă pentru utilizatorii profesioniști care necesită măsurarea precisă și fiabilă a energiei și colectarea datelor în medii industriale, comerciale sau instituționale.

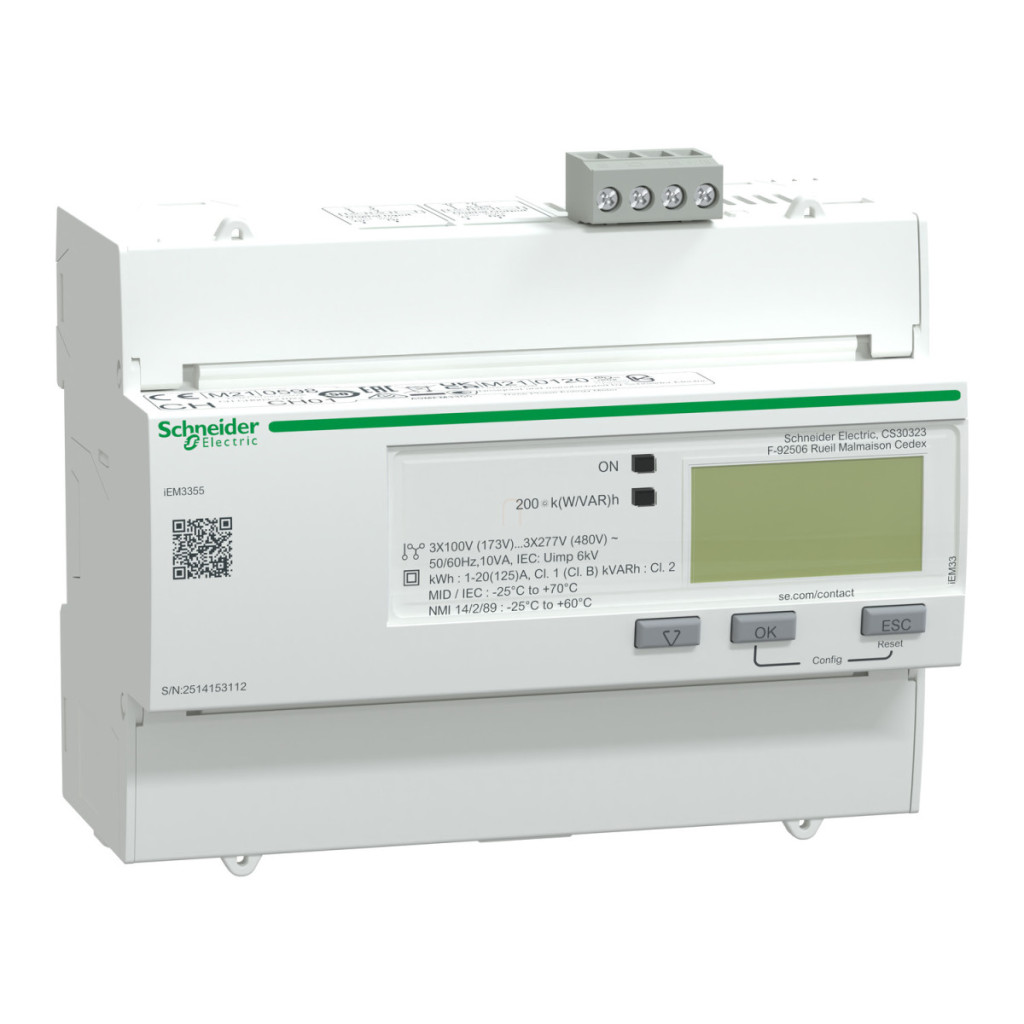

Seria Schneider Electric iEM3000 - A9MEM3355 - Contor digital de consum, 3F, 125A,MODBUS, date tehnice MID
Caracteristici generale
Familia de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumirea scurtă a produsului: iEM3355
Caracteristici tehnice
Poli: 3P + N, 1P + N, 3P
Tip de măsurare: Energie activă și reactivă, putere activă și reactivă, curent, tensiune
Tip de contorizare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Aplicație:Tarife multiple, subcontorizare, contorizare parțială
Clasa de precizie:Clasa 1 energie activă conform IEC 62053-21, Clasa 1 energie activă conform IEC 61557-12, Clasa B energie activă conform EN 50470-3 Tip de intrare: Conexiune directă Curent nominal: 125 A Tensiune nominală: 100...277 V, 173...480 V 125 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență rețea: 50 Hz, 60 Hz
Tehnologie: Electronică
Tip afișaj: Afișaj LCD
Rată de eșantionare: 32 eșantioane/ciclu
Curent măsurabil: 0...125 A Valoare maximă măsurabilă: 99999999,9 kWh Intrare tarif: 4 tarife
Comunicare
Protocol port de comunicare: Modbus RTU la 9,6, 19,2 și 38,4 kbaud, paritate pară/impară sau fără paritate, izolare 4000 V
Conexiune port de comunicare: Bloc terminal cu șurub: RS485
Indicatori
Indicatori locali: Indicator luminos verde: alimentat, LED galben intermitent: verificare precizie, alarmă suprasarcină, Indicator luminos galben: comunicare activă pe portul Modbus
Intrări/ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC Număr de ieșiri: 1 digitală (statică) Tensiune de ieșire: 5...40 V CC@50 mA
Montare
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Conectori:Terminale cu șurub pentru cablu de 50 mm²
Condiții de mediu
Protecție IP: IP40 panou frontal: conform IEC 60529, carcasă IP20: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50 °C
Temperatura ambiantă de funcționare: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Temperatura ambiantă de depozitare: -40...85 °C Altitudine de funcționare: < 3000 m Caracteristici fizice Culoare: Alb Pas de 9 mm: 14 Lățime: 126 mm Înălțime: 103,2 mm Adâncime: 69,3 mm 126 mm
Înălțime: 103,2 mm
Adâncime: 69,3 mm
Certificate
Certificate de produs: CE (siguranță IEC 61010-1), CE (monitorizare putere EN 61557-12), CE (EMC EN/IEC 61326-1), UKCA, CULus, EAC, RCM, KZ, METAS, MID, NMI
