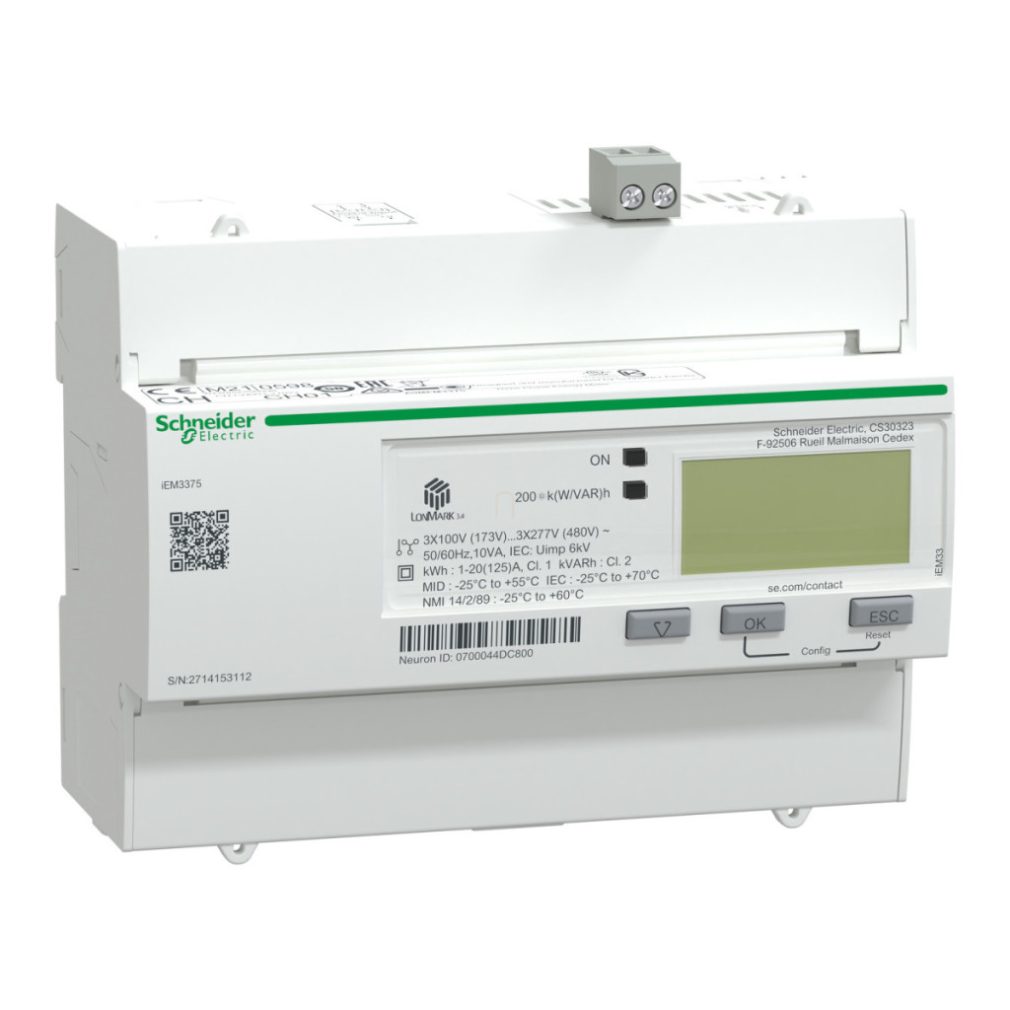

Schneider Electric Acti9 iEM3375 este un contor electronic de energie extrem de avansat și de înaltă precizie, care oferă o soluție complexă de gestionare a energiei pentru clădiri și instalații industriale. Acest contor de energie profesional acceptă protocolul de comunicare LON și este certificat MID (Directiva privind instrumentele de măsurare), ceea ce garantează precizia măsurătorilor și responsabilitatea oficială pentru aplicațiile de facturare. Acti9 iEM3375 este versatil și poate fi utilizat pentru monitorizarea precisă a costurilor energetice în clădiri mici, medii și mari. Este alegerea ideală pentru măsurători ale alimentării principale, tablouri de subdistribuție și panouri de distribuție. Dispozitivul este ideal și pentru utilizarea în centre de date, unități medicale și medii industriale, unde monitorizarea precisă a energiei și alocarea costurilor sunt esențiale. Funcția multi-tarifară permite măsurarea în funcție de până la 4 tarife diferite, fiind ideală pentru medii cu prețuri variabile sau contracte de subînchiriere. Din punct de vedere tehnic, iEM3375 are parametri remarcabili: curent nominal de 125 A cu conexiune directă, interval de tensiune între 100-277 V și 173-480 V și suport pentru frecvența rețelei de 50/60 Hz. Dispozitivul este capabil să măsoare energia activă și reactivă și să afișeze puterea activă și reactivă, curentul și tensiunea. Afișajul LCD este ușor de citit, iar precizia măsurătorilor este remarcabilă: clasa 1 pentru măsurarea energiei active în conformitate cu IEC 62053-21 și IEC 61557-12 și clasa B în conformitate cu EN 50470-3. Rata de eșantionare internă este de 32 de eșantioane/ciclu, ceea ce asigură o precizie ridicată. Valoarea maximă măsurabilă este de 99999999,9 kWh, ceea ce permite utilizarea pe termen lung chiar și în instalații cu consum ridicat. În ceea ce privește opțiunile de comunicare, iEM3375 acceptă protocolul LON cu izolație 3750V și o opțiune de conectare cu terminal cu șurub LonWorks TP/FT-10. Dispozitivul are 1 intrare digitală (0...5 V/11...40 V 24 V CC), care permite recepționarea semnalelor externe. Starea dispozitivului este indicată de un indicator luminos verde de alimentare și un LED galben intermitent, care este utilizat pentru a verifica precizia și pentru a furniza alarme de suprasarcină. Dispozitivul poate fi montat pe o șină DIN, iar conectorii sunt de tip șurub, potriviți pentru cabluri cu o secțiune transversală de până la 50 mm². Gradul de protecție IP este IP40 pentru panoul frontal și IP20 pentru carcasa dispozitivului, în conformitate cu standardul IEC 60529. Dispozitivul are o gamă extrem de largă de temperaturi de funcționare: -25...55 °C cu conformitate MID și -25...70 °C și -25...60 °C conform standardului IEC. Intervalul de temperatură de depozitare este de -40...85 °C, umiditatea relativă 5...95% la 50 °C, iar altitudinea de instalare este sub 3000 m.
Seria Schneider Electric iEM3000 - A9MEM3375 - Contor digital de energie, 3F, 125A, Lon, date tehnice MID
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Contor de energie
Denumire scurtă a dispozitivului: iEM3375
Tipul de măsurare: Energie activă și reactivă, putere activă și reactivă, curent, tensiune
Mod de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Aplicație dispozitiv: Tarifare multiplă, subcontorizare, măsurare parțială
Clasă de precizie: Energie activă clasa 1 conform IEC 62053-21, energie activă clasa 1 conform IEC 61557-12, energie activă clasa B conform EN 50470-3
Date tehnice
Tip de intrare: Conexiune directă
Curent nominal [In]: 125 A
Tensiune nominală: 100...277 V / 173...480 V
Frecvență rețea: 50 Hz / 60 Hz
Tip tehnologie: Electronică
Tip afișaj: Afișaj LCD
Rată de eșantionare: 32 eșantioane/ciclu
Curent măsurat: 0...125 A
Valoare maximă măsurabilă: 99999999,9 kWh
Intrare tarif: Tarif (4)
Protocol port de comunicație: LON, izolație 3750 V
Conexiune port de comunicație: Bloc terminal cu șurub: LonWorks TP/FT-10
Indicație locală: Indicator luminos verde: alimentare ON, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr de intrări: 1 digital 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 0
Date de montare
Metodă de montare: Montare pe suprafață
Bază de montare: Șină DIN
Conexiuni - blocuri terminale: Terminale cu șurub Cablu (cabluri) de 50 mm²
Categorie de supratensiune: III
Parametri de mediu
Protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de contaminare: 2
Umiditate relativă: 5...95 % la 50 °C
Temperatura ambiantă în timpul funcționării: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Temperatura ambiantă în timpul depozitării: -40...85 °C Altitudine de funcționare: < 3000 m Caracteristici fizice Culoare: Alb Unitate de 9 mm: 14 Lățime: 126 mm Înălțime: 103,2 mm Adâncime: 69,3 mm 126 mm
Înălțime: 103,2 mm
Adâncime: 69,3 mm
