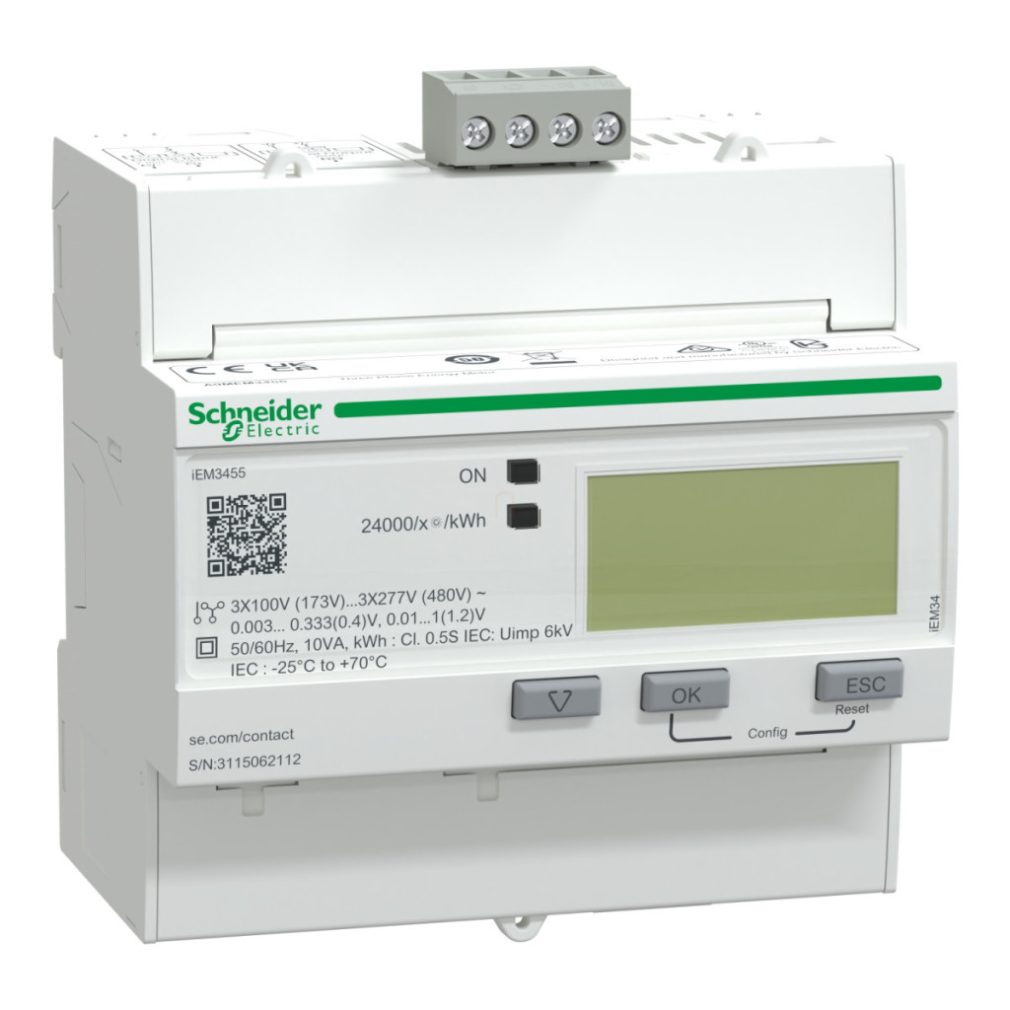

Contorul de energie Schneider Electric Acti9 iEM3455 este un dispozitiv de măsurare a consumului extrem de versatil și profesional, dezvoltat special pentru monitorizarea costurilor și aplicații de facturare. Acest dispozitiv electronic de ultimă generație oferă soluția perfectă pentru măsurarea și monitorizarea cu precizie a consumului de energie în clădiri și instalații industriale, contribuind la îmbunătățirea eficienței gestionării energiei. iEM3455 are o precizie de măsurare remarcabilă, confirmată de clasificarea sa în clasa 0,5S (conformă cu standardele IEC 62053-22 și ANSI C12.20). Dispozitivul este potrivit pentru măsurarea energiei active și reactive în toate cele patru cadrane (măsurare semnată), precum și pentru monitorizarea puterii, tensiunii și curentului. Cu funcția multi-tarif, poate măsura consumul în funcție de până la 4 tarife diferite, ceea ce este deosebit de util în cazurile în care se aplică tarife energetice diferite în diferite momente ale zilei. Funcția de măsurare parțială extinde și mai mult gama de aplicații. În ceea ce privește comunicarea, iEM3455 utilizează protocolul Modbus RTU la viteze de 9,6, 19,2 sau 38,4 kbaud, în modul par/impar sau fără paritate. Dispozitivul are o interfață de conectare RS485 care poate fi conectată cu terminale cu șurub. Contorul de energie este echipat cu o intrare digitală (0...5 V/11...40 V 24 V CC) și o ieșire digitală (statică, 5...40 V CC@50 mA), care permit integrarea flexibilă cu alte sisteme. Indicatorii de stare includ o lumină verde pentru a indica pornirea, un LED galben intermitent pentru verificarea preciziei și alarma de suprasarcină și un indicator luminos galben pentru a arăta comunicarea activă pe portul Modbus. iEM3455 are o intrare pentru transformator de curent de joasă tensiune (LVCT), care poate avea un nivel de semnal de 0,333 V sau 1 V. Dispozitivul poate funcționa în două intervale de tensiune: 100...277 V ± 20% sau 173...480 V ± 20% și poate funcționa atât la frecvențe de rețea de 50 Hz, cât și de 60 Hz. Valoarea maximă măsurabilă este extrem de mare: 99999999,9 kWh sau 99999999 MWh, ceea ce îl face potrivit pentru măsurători pe termen lung. Dispozitivul are o rată de eșantionare de 32 de eșantioane pe ciclu, ceea ce asigură o măsurare precisă. Instalarea este extrem de simplă, deoarece dispozitivul poate fi fixat pe o șină DIN. Instrumentul are dimensiuni compacte: 90 mm lățime, 87 mm înălțime și 69 mm adâncime, ocupând în total 10 x 9 mm unități pe șina DIN. Dispozitivul are un ecran LCD care afișează clar valorile măsurate. Dimensiunile diferitelor cabluri conectabile sunt: circuit de curent – terminale cu șurub de 6 mm², circuit de tensiune – terminale cu șurub de 2,5 mm², circuit de intrare/ieșire – terminale cu șurub de 1,5 mm², comunicație – terminale cu șurub de 2,5 mm². Dispozitivul are parametri de mediu excelenți: protecție IP40 pentru panoul frontal și IP20 pentru carcasa dispozitivului (conform IEC 60529), precum și rezistență la impact IK08. O gamă largă de temperaturi de funcționare (-25...70 °C) și de temperaturi de depozitare (-40...85 °C) asigură o funcționare fiabilă în diverse condiții de mediu. iEM3455 poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării și funcționează fiabil la 36 °C cu o umiditate relativă de 5-95%. Dispozitivul este conform cu numeroase standarde și certificări internaționale, inclusiv certificările CE, UKCA și CULus, care atestă calitatea și fiabilitatea sa ridicate.
Seria Schneider Electric iEM3000 - Date tehnice A9MEM3455
Caracteristici generale
Familia de produse: Acti9
Tipul produsului: Acti9 iEM3000
Denumire scurtă a dispozitivului: iEM3455
Tip de produs sau componentă: Contor de energie
Domenii de aplicare
Gestionarea costurilor clădirilor: facturare, alimentare principală, tablouri de subdistribuție, dulapuri de distribuție
Gestionarea costurilor centrelor de date: facturare
Gestionarea costurilor unităților medicale: facturare
Gestionarea costurilor unităților industriale: facturare
Alocarea costurilor în clădiri și facilități de diferite dimensiuni
Caracteristici tehnice
Poli: 3P + N, 1P + N, 3P
Tip de măsurare: Energie activă și reactivă, putere activă și reactivă, curent, tensiune
Tehnologie de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Aplicație dispozitiv: Subfacturare, Tarife multiple, Măsurare parțială
Clasă de precizie:Clasa 0,5S energie activă conform IEC 62053-22, Clasa 0,5S energie activă conform ANSI C12.20 Tip de intrare: Transformator de curent de joasă tensiune 0,333 V sau 1 V Tensiune nominală: 100...277 V +/- 20%, 173...480 V +/- 20% Frecvență rețea: 50/60 Hz 100...277 V +/- 20%, 173...480 V +/- 20%
Frecvența rețelei: 50 Hz, 60 Hz
Tip tehnologie: Electronică
Tip afișaj: Afișaj LCD
Rată de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 1...32767000 mA
Valoare maximă măsurabilă: 99999999,9 kWh, 99999999 MWh
Intrare tarifară: 4 tarife
Comunicare
Protocol port de comunicare: Modbus RTU 9,6, 19,2 și 38,4 kbaud par/impar sau niciunul
Conexiune port de comunicare:Bloc terminal cu șurub: RS485 Indicatoare locale: Indicator luminos verde: alimentat, LED galben intermitent: verificare precizie, Alarmă: suprasarcină, Indicator luminos galben: comunicare activă pe portul Modbus (Modbus)
Intrări și ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Caracteristici mecanice
Metodă de montare: Snap-on
Suport de montare: Șină DIN
Conexiuni - blocuri terminale: Circuit: borne cu șurub cablu(e) de 6 mm², Circuit de tensiune: borne cu șurub cablu(e) de 2,5 mm², Circuit de intrare/ieșire: borne cu șurub cablu(e) de 1,5 mm², Comunicare: borne cu șurub cablu (cabluri) de 2,5 mm²
Cuplu de strângere: Circuit de intrare/ieșire: 0,5 N.m șurubelniță Philips, Circuit de tensiune: 0,5 N.m șurubelniță Philips, Circuit de curent: 0,8 N.m șurubelniță Pozidriv, Comunicație: 0,5 N.m șurubelniță Philips
Lungime de dezizolare a cablului: Circuit de intrare/ieșire: 6 mm, Circuit de tensiune: 8 mm, Circuit de curent: 8 mm, Comunicații: 7 mm
Caracteristici de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de protecție IK: IK08
Grad de poluare: 2
Umiditate relativă: 5...95% la 36 °C Temperatura ambiantă de funcționare: -25...70 °C - IEC Temperatura ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Unități de 9 mm: 10
Lățime: 90 mm
Înălțime: 87 mm
Adâncime: 69 mm
Standarde și certificări
Standarde: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20 Certificări de produs: Conformitate CE IEC 61010-1 (siguranță), Conformitate CE EN 61557-12 (monitorizare putere), Conformitate CE EN/IEC 61326-1 (EMC), Conformitate UKCA BS EN 61010-1 (siguranță), conformitate UKCA BS EN 61557-12 (monitorizare putere), conformitate UKCA BS EN 61326-1 (EMC), Conformitate CULus UL 61010-1 (siguranță), Conformitate CULus EN 61010-1 (siguranță), KZ, RCM
