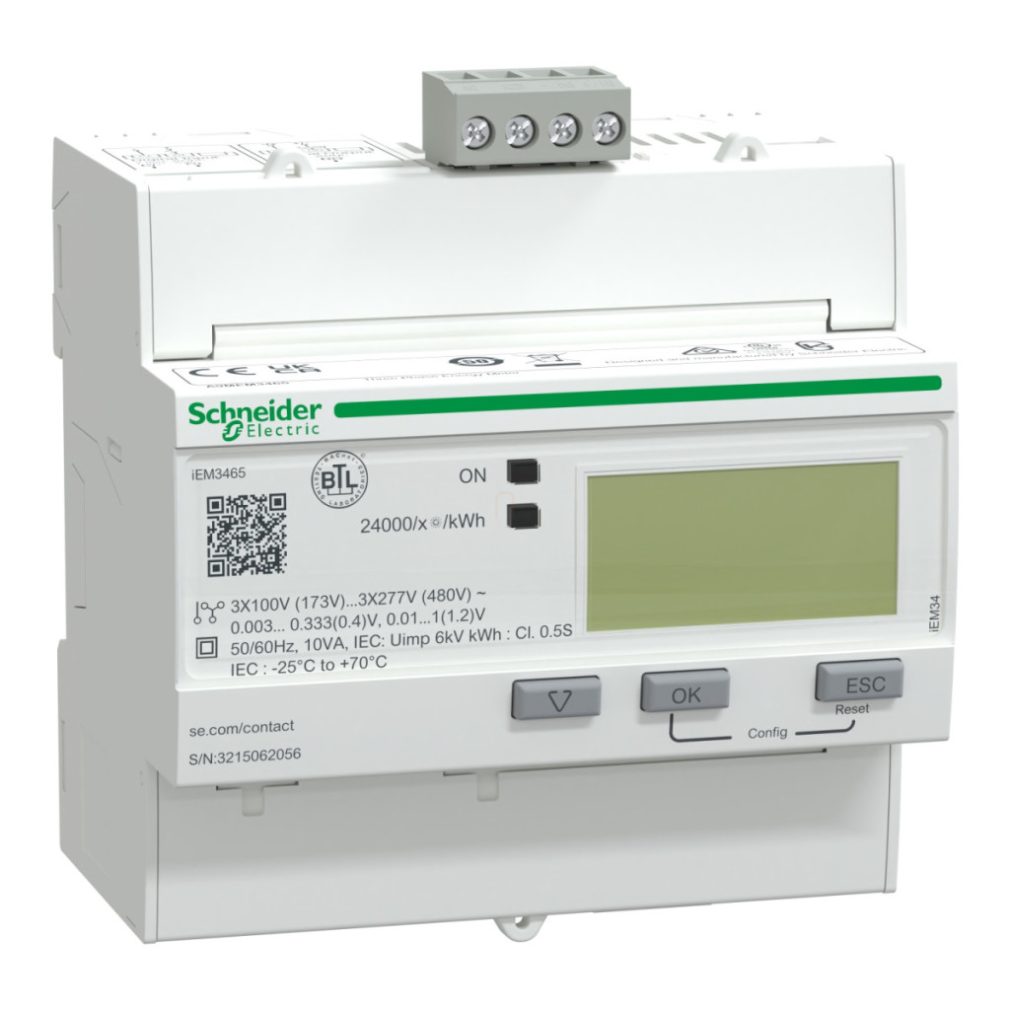

Contorul de energie Schneider Electric iEM3000 seria A9MEM3465 este un dispozitiv profesional de măsurare a energiei, extrem de precis, care poate fi utilizat în clădiri mici, medii și mari, centre de date, unități medicale și medii industriale. Dispozitivul oferă soluția perfectă pentru sarcinile de facturare și alocare a costurilor, fiind alegerea ideală pentru profesioniștii din domeniul gestionării clădirilor și managerii de energie. Acest contor de energie de ultimă generație utilizează protocolul de comunicare BACnet, care asigură integrarea perfectă în sistemele de gestionare a clădirilor. Modelul A9MEM3465 are 1 intrare digitală și 1 ieșire digitală și acceptă, de asemenea, funcții multi-tarifare, permițând gestionarea a până la 4 tarife diferite. Dispozitivul are o intrare LVCT (transformator de curent de joasă tensiune), care poate fi de 0,333 V sau 1 V. Precizia măsurătorilor este remarcabilă, oferind o precizie de măsurare a energiei active de clasa 0,5S, în conformitate cu standardele IEC 62053-22 și ANSI C12.20. Dispozitivul este deosebit de eficient în măsurarea energiei active și reactive, a puterii, a curentului și a tensiunii. Afișajul LCD încorporat este ușor de citit, iar rata de eșantionare este de 32 de eșantioane/ciclu, ceea ce permite măsurători extrem de precise. Instrumentul acceptă conexiuni polare 3P, 1P+N și 3P+N, ceea ce îl face flexibil pentru utilizarea în diverse sisteme electrice. Are două intervale de tensiune de funcționare: 100-277 V ±20% sau 173-480 V ±20% și poate funcționa atât la frecvențe de rețea de 50 Hz, cât și de 60 Hz. Portul de comunicație acceptă protocolul BACnet la diferite viteze (9,6, 19,2, 38,4, 57,6, 76,8 kbaud) și oferă o interfață de conexiune RS485. Contorul de energie Schneider Electric iEM3465 este ușor de instalat pe o șină DIN și are diverse indicatoare care arată starea sa de funcționare: un indicator verde arată că este pornit, un LED galben intermitent indică verificarea preciziei și emite o alarmă în caz de suprasarcină. Dispozitivul are protecție IP40 pe panoul frontal, în timp ce carcasa are protecție IP20 conform IEC 60529. Are o gamă extrem de largă de temperaturi de funcționare, funcționând în mod fiabil între -25 °C și +70 °C. Dispozitivul are dimensiuni compacte: 90 mm lățime, 87 mm înălțime și 69 mm adâncime, cu finisaj alb. Este conform cu numeroase standarde și certificări internaționale, inclusiv CE, UKCA și CULus, care garantează o funcționare sigură și fiabilă.
Seria Schneider Electric iEM3000 - A9MEM3465 - Contor de energie BACNET LVCT date tehnice
Caracteristici principale
Linie de produse: Acti9
Familie de produse: Acti9 iEM3000
Tipul produsului sau al componentei: Contor de energie
Denumirea scurtă a dispozitivului: iEM3465
Caracteristici suplimentare
Descrierea polului: 3P, 1P + N, 3P + N
Tip de măsurare: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Metoda de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Aplicația dispozitivului: Subfacturare, Tarif multiplu, Măsurare parțială
Clasa de precizie: Clasa 0,5S energie activă conform IEC 62053-22, Clasa 0,5S energie activă conform ANSI C12.20
Tip de intrare: Transformator de curent de joasă tensiune 0,333 V sau 1 V
Tensiune nominală: 100...277 V +/- 20%, 173...480 V +/- 20%
Frecvența rețelei: 60 Hz, 50 Hz
Tip tehnologie: Electronică
Tip afișaj: Afișaj LCD
Frecvență de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 1...32767000 mA Valoare maximă măsurabilă: 99999999,9 kWh, 99999999 MWh
Intrare tarifă: Tarif (4)
Protocol port de comunicare: BACnet la viteza de 9,6, 19,2, 38,4, 57,6, 76,8 kbaud
Conexiune port de comunicare:Bloc terminal cu șurub: RS485 Indicatoare locale: Indicator luminos verde: alimentat, LED galben intermitent: verificare precizie, Alarmă: suprasarcină Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC la 50 mA
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Caracteristici de mediu
Grad de protecție IP: IP40 panou frontal: conform cu IEC 60529, IP20 carcasă: conform cu IEC 60529
Grad de rezistență la impact IK: IK08
Grad de poluare: 2
Umiditate relativă: 5...95% la 36°C
Temperatura ambiantă de funcționare: -25...70°C - IEC
Temperatura ambiantă de depozitare: -40...85 °C Altitudine de funcționare: < 3000 m Culoare: Alb Diviziuni de 9 mm: 10 Lățime: 90 mm
Înălțime: 87 mm
Adâncime: 69 mm
Standarde și certificări
Standarde: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20 Certificări de produs: Conformitate CE IEC 61010-1 (siguranță), Conformitate CE EN 61557-12 (monitorizarea puterii), Conformitate CE EN/IEC 61326-1 (EMC), Conformitate UKCA BS EN 61010-1 (siguranță), conformitate UKCA BS EN 61557-12 (monitorizare putere), conformitate UKCA BS EN 61326-1 (EMC), Conformitate CULus UL 61010-1 (siguranță), conformitate CULus EN 61010-1 (siguranță), KZ, RCM
