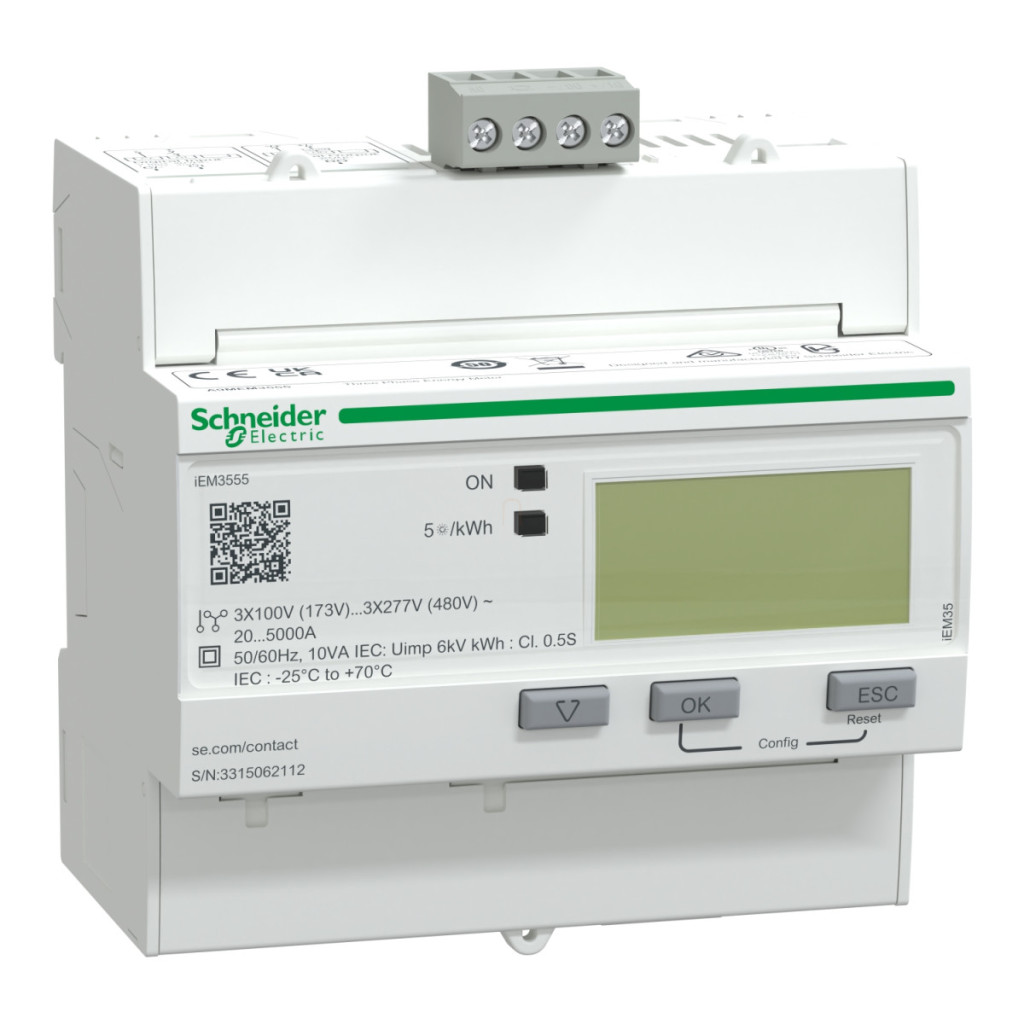

Contorul de energie Schneider Electric Acti9 seria A9MEM3555 este un contor electronic de consum extrem de avansat, care reprezintă o componentă esențială a gestionării moderne a clădirilor și a optimizării costurilor energetice. Acest dispozitiv face parte din familia de produse Schneider Electric iEM3000, special concepută pentru a oferi măsurători energetice precise și rentabile atât pentru instalații mici, cât și pentru instalații mari. Contorul de energie A9MEM3555 are un tip de intrare cu bobină Rogowski, care poate efectua măsurători într-un interval de curent de 50-5000 A. Acest lucru este deosebit de avantajos în aplicațiile industriale de mare putere, unde soluțiile tradiționale de măsurare nu mai sunt eficiente. Dispozitivul poate funcționa în mai multe intervale de tensiune: 100-277 V ±20% sau 173-480 V ±20%, ceea ce îl face flexibil pentru utilizare în diferite medii de rețea. Acesta suportă frecvențe de rețea de 50 Hz și 60 Hz, asigurând utilizarea la nivel internațional. Pentru măsurători precise, dispozitivul funcționează la o rată de eșantionare de 32 eșantioane/ciclu, asigurând o precizie excelentă în monitorizarea consumului de energie. Una dintre cele mai remarcabile caracteristici ale sale este precizia de măsurare: dispozitivul are o clasă de precizie de 0,5S pentru măsurarea energiei active, în conformitate cu standardele IEC 62053-22 și ANSI C12.20. Este capabil să măsoare energia activă și reactivă, puterea activă și reactivă, precum și curentul și tensiunea. O caracteristică specială a A9MEM3555 este funcția sa multi-tarifară, care îi permite să gestioneze 4 tarife diferite, făcându-l ideal pentru medii în care prețurile energiei variază periodic. Datorită funcțiilor sale de măsurare parțială și subfacturare, este alegerea ideală pentru distribuirea detaliată a costurilor energiei în clădiri, chiar și pe bază de cameră sau chiriaș. Valoarea maximă măsurabilă a dispozitivului este de 99999999,9 kWh sau 99999999 MWh, ceea ce oferă o capacitate suficientă pentru măsurători chiar și pe termen lung. În ceea ce privește opțiunile de comunicare, A9MEM3555 utilizează protocolul Modbus RTU, care funcționează la viteze de 9,6, 19,2 și 38,4 kbaud cu setări de paritate impară/pară sau fără paritate. Această caracteristică permite integrarea dispozitivului în sistemele de gestionare a clădirilor, permițând monitorizarea și analiza de la distanță a datelor privind consumul de energie. Portul de comunicare este asigurat de un bloc de borne cu șuruburi prin intermediul unei interfețe RS485. Dispozitivul are 1 intrare digitală (0...5 V/11...40 V 24 V CC) și 1 ieșire digitală (statică) cu o tensiune de 5...40 V CC@50 mA. Interfața cu utilizatorul are un afișaj LCD ușor de utilizat, iar diverse indicatoare luminoase ajută la evaluarea rapidă a stării de funcționare: un indicator luminos verde pentru starea pornită, un LED galben intermitent pentru verificarea preciziei și alarma de suprasarcină și un indicator luminos galben care indică comunicarea activă pe portul Modbus.
Seria Schneider Electric iEM3000 - Date tehnice A9MEM3555
Caracteristici cheie
Familia de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumire scurtă a dispozitivului: iEM3555
Caracteristici tehnice
Descrierea polului: 3P, 3P + N, 1P + N
Tip de măsurare: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Tip de măsurare: Energie activă, reactivă, aparentă (semnată, patru cadrane)
Aplicație dispozitiv: Tarif multiplu, Contorizare parțială, Subcontorizare
Clasa de precizie: Energie activă clasa 0,5S conform IEC 62053-22, Energie activă clasa 0,5S conform ANSI C12.20
Tip de intrare: Bobină Rogowski 50...5000 A Tensiune nominală: 100...277 V +/- 20%, 173...480 V +/- 20% Frecvență rețea: 50 Hz, 60 Hz
Tip tehnologie: Electronică
Tip afișaj: Afișaj LCD
Rată de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 50...5000 A
Valoare maximă măsurabilă: 99999999,9 kWh, 99999999 MWh Intrare tarif: Tarif (4) Protocol port de comunicație: Modbus RTU Viteză 9,6, 19,2 și 38,4 kbaud, paritate pară/impară sau fără paritate Suport port de comunicație: Bloc terminal cu șurub: RS485 RS485
Caracteristici fizice
Indicație locală: Indicator luminos verde: alimentat, LED galben intermitent: verificare precizie, alarmă: suprasarcină, indicator luminos galben: comunicare activă pe portul Modbus (Modbus)
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Metodă de montare: Snap-on
Bază de montare: șină DIN
Conexiuni - blocuri terminale: Circuit: bloc terminal cu șurub pentru cabluri de 6 mm², Circuit de tensiune: bloc terminal cu șurub pentru cabluri de 2,5 mm², Circuit de intrare/ieșire: bloc terminal cu șurub pentru cabluri de 1,5 mm², Comunicare: bloc terminal cu șurub pentru cabluri de 2,5 mm²
Parametri de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de rezistență la impact IK: IK08
Grad de poluare: 2
Umiditate relativă: 5…95% la 36 °C
Temperatură ambiantă de funcționare: -25…70 °C - IEC
Temperatura ambiantă de depozitare: -40…85 °C
Altitudine de funcționare: < 3000 m
Culoare: Alb
Unități de 9 mm: 10 Lățime: 90 mm Înălțime: 87 mm Adâncime: 69 mm Certificate de conformitate Standarde: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010 EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20 Certificări de produs: Conformitate CE IEC 61010-1 (siguranță), Conformitate CE EN 61557-12 (contor de energie), Conformitate CE EN/IEC 61326-1 (EMC), Conformitate UKCA BS EN 61010-1 (siguranță), conformitate UKCA BS EN 61557-12 (contor de energie), conformitate UKCA BS EN 61326-1 (EMC), Conformitate CULus UL 61010-1 (siguranță), conformitate CULus EN 61010-1 (siguranță), KZ, RCM
