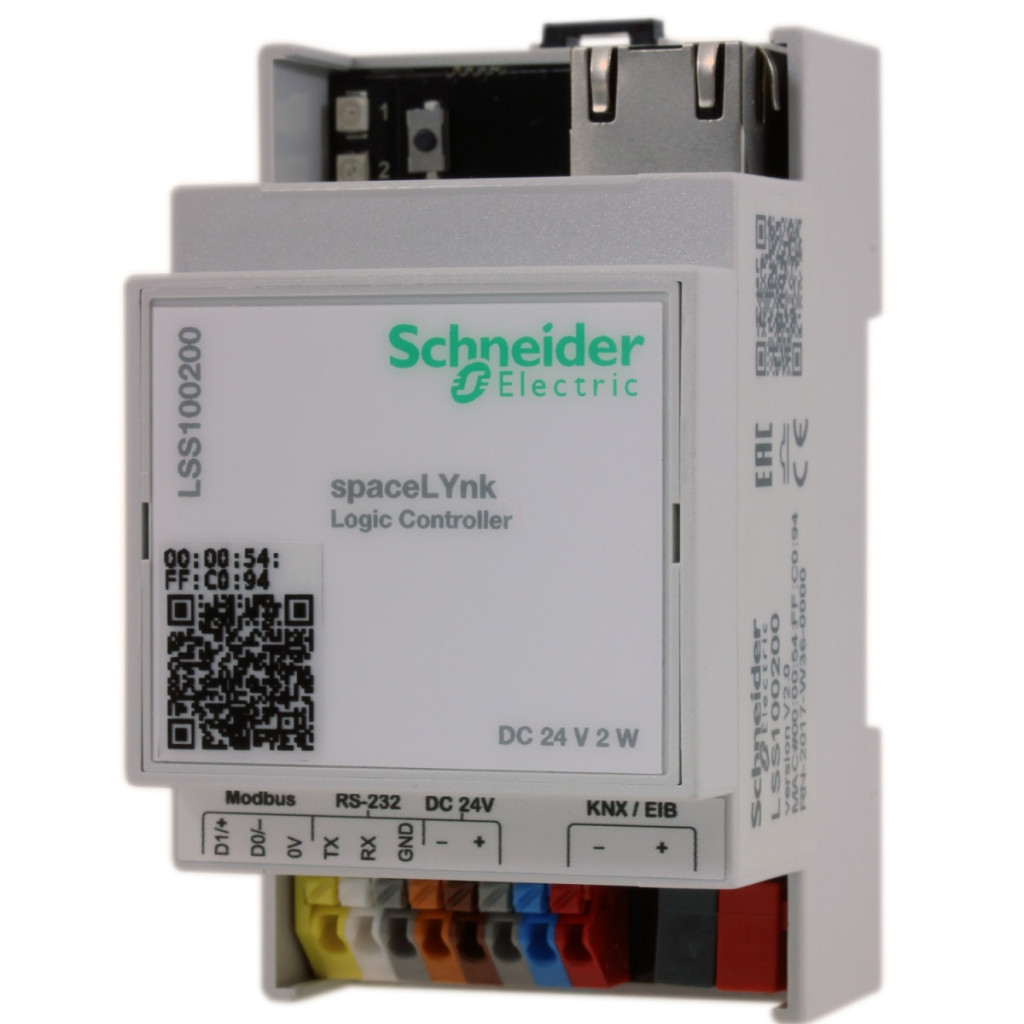

Parte a gamei de produse SpaceLogic KNX de la Schneider Electric, SpaceLYnk (număr articol LSS100200) este un controler logic versatil care oferă soluția ideală pentru sarcinile de automatizare a clădirilor. Acest dispozitiv inteligent acționează ca o unitate centrală de control pentru clădirile moderne, conectând diverse sisteme și protocoale de automatizare. Principalul avantaj al SpaceLYnk este compatibilitatea sa excepțională: suportă simultan protocoalele de comunicare KNX, Modbus, BACnet și IP, permițând integrarea perfectă între diferite sisteme. Dispozitivul funcționează cu o sursă de alimentare de 24 V c.c. cu un consum minim de energie de numai 2 W, asigurând o funcționare eficientă din punct de vedere energetic. Indicatorii LED afișează în mod clar încărcarea CPU (LED verde) și starea comunicației KNX (LED verde/roșu), permițând monitorizarea continuă a stării de funcționare a dispozitivului. SpaceLYnk LSS100200 oferă opțiuni de conectivitate remarcabile: 1 port RJ45 pentru conexiune Ethernet (10BASE-T/100BASE-TX), 1 port RS485 și 1 port RS232 pentru comunicație serială și 1 port TP-UART2 pentru conectarea la rețeaua de magistrală KNX. De asemenea, are un port USB 2.0, care oferă opțiuni suplimentare de extindere. Dispozitivul poate gestiona până la 50 de utilizatori simultan și este capabil să gestioneze până la 31 de servere Modbus și 2000 de membri BACnet. Dispozitivul poate fi montat pe o șină DIN și are dimensiuni compacte (90 mm înălțime, 52 mm lățime, 58 mm adâncime), fiind ușor de instalat în dulapuri de distribuție electrică. SpaceLYnk este flexibil în ceea ce privește mediul de funcționare: poate fi utilizat într-un interval de temperatură de la -5 °C la 45 °C, cu o umiditate relativă de 0-93%. Are protecție IP20 și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Punctele de conectare ale dispozitivului sunt bine proiectate: magistrala KNX poate fi conectată cu două fire cu secțiune transversală de 0,8 mm², în timp ce sursa de alimentare și comunicația serială pot fi conectate cu fire cu secțiune transversală de 1,5 mm². Ca componentă centrală a soluțiilor de automatizare a clădirilor de la Schneider Electric, SpaceLYnk LSS100200 este alegerea perfectă pentru orice locație în care trebuie integrate mai multe sisteme.
Schneider Electric SpaceLYnk - LSS100200 - Date tehnice controler logic KNX Modbus IP
Date generale
Familia de produse: SpaceLogic KNX
Denumirea produsului: SpaceLYnk
Tipul produsului: Controler logic
Număr articol: LSS100200
Caracteristici de comunicare
Protocoale acceptate: Modbus, IP (Internet Protocol), BACnet, KNX
Interfețe fizice: 1 x RJ45, 1 x RS485, 1 x RS232, 1 x TP-UART2
Port Ethernet: 10BASE-T/100BASE-TX
Conexiune integrată: 1 port USB 2.0
Număr maxim de utilizatori: 50
Număr de servere Modbus: 31
Număr de etichete BACnet: 2000
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Consum de energie: 2 W
Caracteristici fizice
Indicatori LED: LED (verde) pentru încărcarea CPU, LED (verde/roșu) pentru indicarea alimentării/resetării KNX
Element de control: buton RESET
Metodă de montare: șină DIN
Conectori: magistrală KNX: conector magistrală 2 cabluri 0,8 mm², alimentare: bloc terminal 1,5 mm², serial: bloc terminal 1,5 mm²
Înălțime: 90 mm
Lățime: 52 mm
Adâncime: 58 mm
Condiții de mediu
Protecție IP: IP20
Temperatură de funcționare: -5...45 °C
Altitudine de funcționare: <= 2000 m
Umiditate relativă: 0...93 %
Standarde
Conformitate: IEC 60950-1
