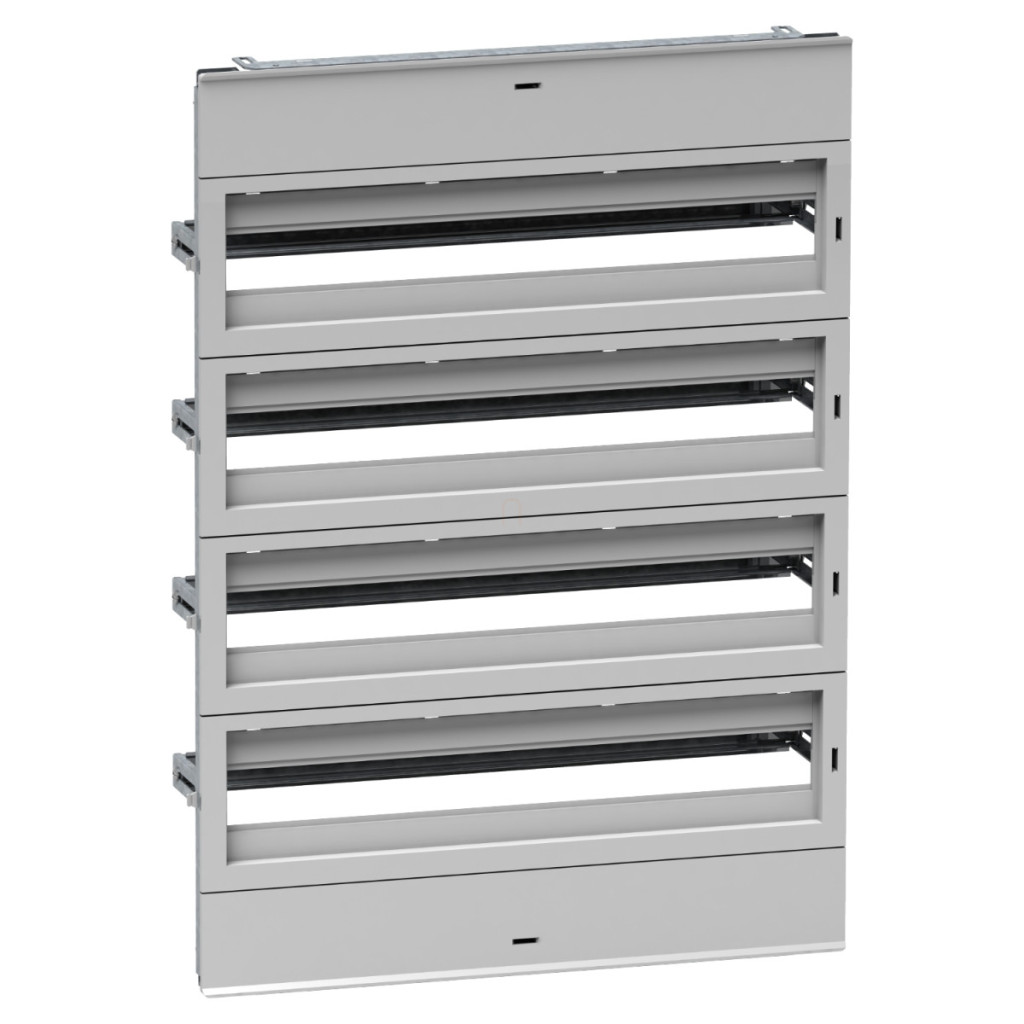

Kitul de distribuție modular Schneider Electric NSYDLA112G este o soluție complexă de înaltă calitate pentru amplasarea ordonată și sigură a accesoriilor electrice. Acest șasiu, care aparține familiei de produse PanelSeT, are o capacitate de 112 module, fiind alegerea ideală pentru satisfacerea nevoilor de distribuție electrică de volum mare, atât în medii industriale, cât și în facilități comerciale. Kitul de montare este proiectat special pentru carcasele din seriile Schneider Electric NSYPLM86, NSYS3D86, NSYCRN86 și NSYS3X86, asigurând o compatibilitate perfectă. Produsul este format dintr-un cadru de bază, patru panouri frontale cu șine DIN de 35 mm încorporate, două plăci de acoperire și o șină de împământare/neutru cu opțiuni de conectare de 2 × 16 mm² și 5 × 6 mm². Kitul este recomandat în principal pentru aplicații multifuncționale și soluții de distribuție modulare, unde designul profesional și fiabilitatea pe termen lung sunt cerințe esențiale. Designul și materialele produsului îndeplinesc cele mai înalte standarde de calitate. Panourile frontale sunt fabricate din material izolant auto-stingător de culoare gri (RAL 7035), în timp ce structura cadrului și șinele sunt fabricate din oțel, asigurând o stabilitate și durabilitate excepționale. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, oferind opțiuni flexibile de montare pentru diferite tipuri de dispozitive modulare. Kitul are patru rânduri orizontale cu 28 de module pe rând, fiind potrivit pentru un total de 112 module standard de 18 mm. Unitatea completă măsoară 780 mm înălțime și 560 mm lățime, utilizând eficient spațiul disponibil în dulap. Schneider Electric NSYDLA112G este ușor de instalat folosind hardware-ul de montare inclus pe partea frontală, în poziția suporturilor de montare. Panourile frontale ale produsului sunt netede și decupate, cu un total de 4 decupaje pentru plasarea corespunzătoare și accesul la dispozitivele modulare. Acest kit de distribuție modular este alegerea ideală pentru electricieni, integratori de sisteme și personalul de întreținere a instalațiilor industriale care construiesc sisteme de distribuție electrică profesionale, conforme cu standardele. Produsul Schneider Electric NSYDLA112G este compatibil cu familiile de produse PanelSeT S3D, PanelSeT CRN și PanelSeT PLM, astfel încât poate fi integrat perfect în sistemele Schneider Electric existente.
Schneider Electric Spacial CRN - NSYDLA112G - Date tehnice kit de montare Dinimel DLA
Caracteristici generale
Familia de produse: PanelSeT
Categorie: Accesorii de montare
Aplicație: Aplicație de distribuție modulară multifuncțională
Tip produs: Kit de montare
Denumire scurtă produs: DLA
Locație de instalare: Partea frontală a dulapului
Compatibilitate
Compatibilitate familie de produse: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Date tehnice
Compoziția dispozitivului: 1 structură cadru, 4 panouri frontale cu șină DIN de 35 mm, 2 plăci de acoperire, 1 șină de împământare/neutru 2 × 16 mm² 5 × 6 mm²
Material: Panou frontal: material izolant auto-stingător, Cadru și șine: oțel Culoare: Panou frontal: gri (RAL 7035) Metodă de montare: Cu elemente de montare - pe partea frontală, în poziția suporturilor de montare Reglare: Înălțime între 40 și 85 mm pentru șine DIN
Număr de rânduri orizontale: 4
Număr total de module de 18 mm: 112
Tip panou frontal: Panouri netede și decupate
Număr decupaje: 4 decupaje
Dimensiuni
Înălțime: 780 mm
Lățime: 560 mm
