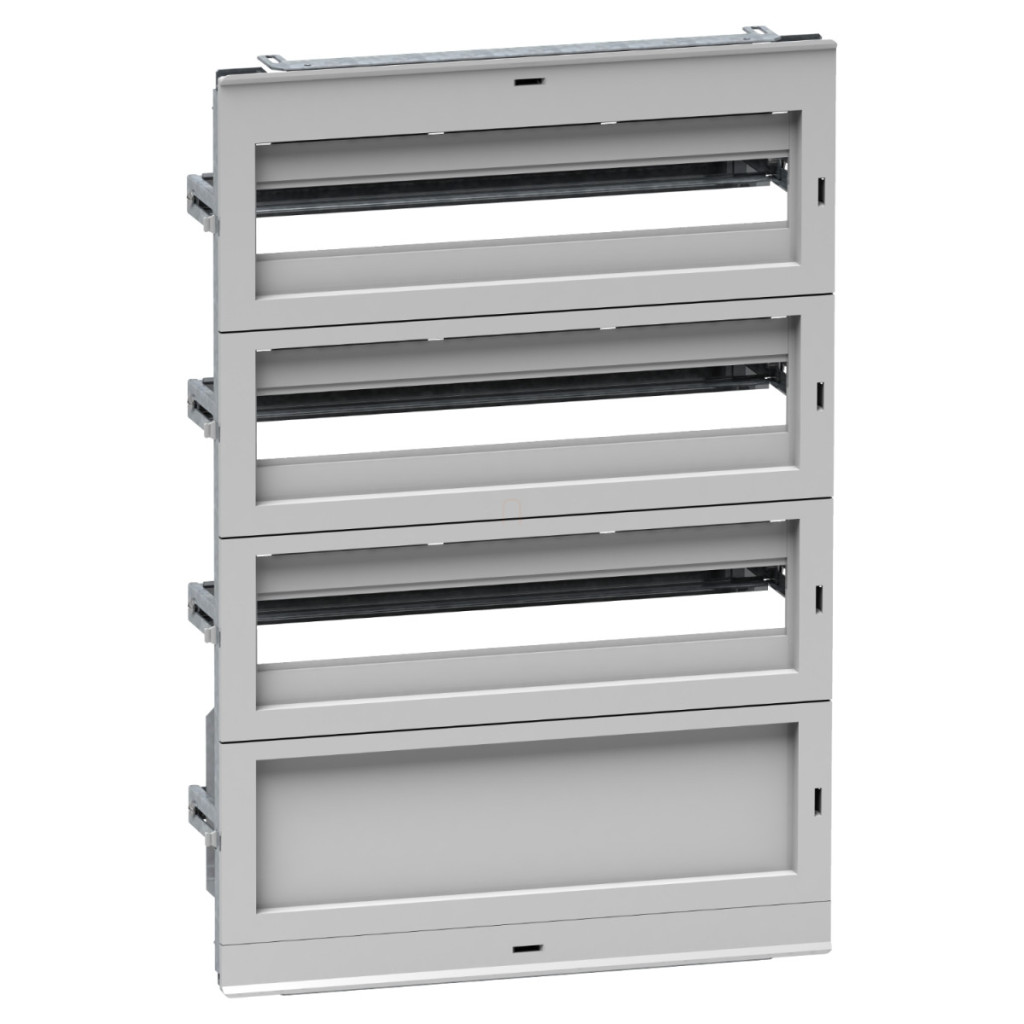

Cadrul de distribuție modular NSYDLA66G, parte a gamei de produse PanelSeT de la Schneider Electric, este o soluție versatilă și practică pentru carcasele NSYPLM75, NSYS3D75, NSYCRN75 și NSYS3X75. Acest cadru cu o capacitate de 66 de module este alegerea ideală pentru instalații electrice profesionale, în special în aplicații în care construcția modulară și dispunerea sistematică sunt importante. Cadrul de distribuție modular NSYDLA66G este livrat sub formă de kit complet de asamblare, care include 1 structură de cadru, 2 plăci de acoperire, 1 bară colectoare neutră/de împământare cu opțiuni de conectare 2 x 16 mm² și 5 x 6 mm², 3 panouri frontale cu șine DIN de 35 mm și 1 panou frontal neted cu placă de montare. Sistemul conține astfel toate elementele necesare pentru proiectarea completă a distribuției electrice. Panourile frontale sunt fabricate din material izolant auto-stingător, în timp ce structura cadrului și șinele sunt fabricate din oțel. Panourile frontale sunt de culoare gri (RAL 7035), ceea ce asigură un aspect profesional și se potrivește în majoritatea mediilor industriale. Kitul de montare NSYDLA66G oferă o flexibilitate remarcabilă în timpul instalării. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, facilitând instalarea dispozitivelor modulare de diferite dimensiuni. Kitul conține 4 rânduri orizontale, permițând instalarea unui total de 66 de module de 18 mm. Panourile frontale sunt netede și decupate, cu un total de 3 decupaje, permițând accesul ușor la componentele încorporate. Kitul măsoară 680 mm înălțime și 460 mm lățime, ceea ce îl face perfect pentru dulapurile compatibile. Este fixat cu elemente de fixare la suporturile panoului frontal, rezultând o instalare stabilă și fiabilă. Cadrul de distribuție modular Schneider Electric NSYDLA66G este compatibil cu familiile de produse PanelSeT S3D, PanelSeT CRN și PanelSeT PLM, ceea ce îl face aplicabil pe scară largă cu diferite tipuri de dulapuri. Această modularitate și compatibilitate permit proiectarea flexibilă a sistemului și extinderea ulterioară. Pentru instalații electrice profesionale, medii industriale, clădiri comerciale sau chiar sisteme de distribuție electrică rezidențiale mai mari, cadrul de distribuție modular NSYDLA66G oferă o soluție fiabilă și eficientă care îndeplinește cerințele sistemelor electrice moderne.
Schneider Electric Spacial CRN - NSYDLA66G - Date tehnice kit de montare Dinimel DLA
Caracteristici generale
Familia de produse: PanelSeT
Tipul produsului: Cadru de distribuție modular
Număr articol: NSYDLA66G
Denumire scurtă: DLA
Categorie: Accesorii de montare
Aplicație
Aplicație de distribuție modulară
Utilizare multifuncțională
Locație de montare: Partea frontală a dulapului
Familii de produse compatibile: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Caracteristici tehnice
Conținutul kitului:
1 structură cadru
2 plăci de acoperire
1 șină neutră/de împământare 2 x 16 mm² 5 x 6 mm²
3 panouri frontale cu șină DIN de 35 mm
1 panou frontal neted cu placă de montare
Materiale:
Panou frontal: izolator auto-stingător
Structură cadru și șine: oțel
Culoare: Panou frontal: gri (RAL 7035)
Metodă de fixare: Cu element de fixare - în poziția suporturilor de pe panoul frontal
Opțiuni de reglare: Reglare înălțime de la 40 la 85 mm pe șine DIN
Capacitate și dimensiuni
Număr de rânduri orizontale: 4
Număr total de module de 18 mm: 66
Tip panou frontal: Panouri netede și decupate
Număr decupaje: 3 decupaje
Înălțime: 680 mm
Lățime: 460 mm
