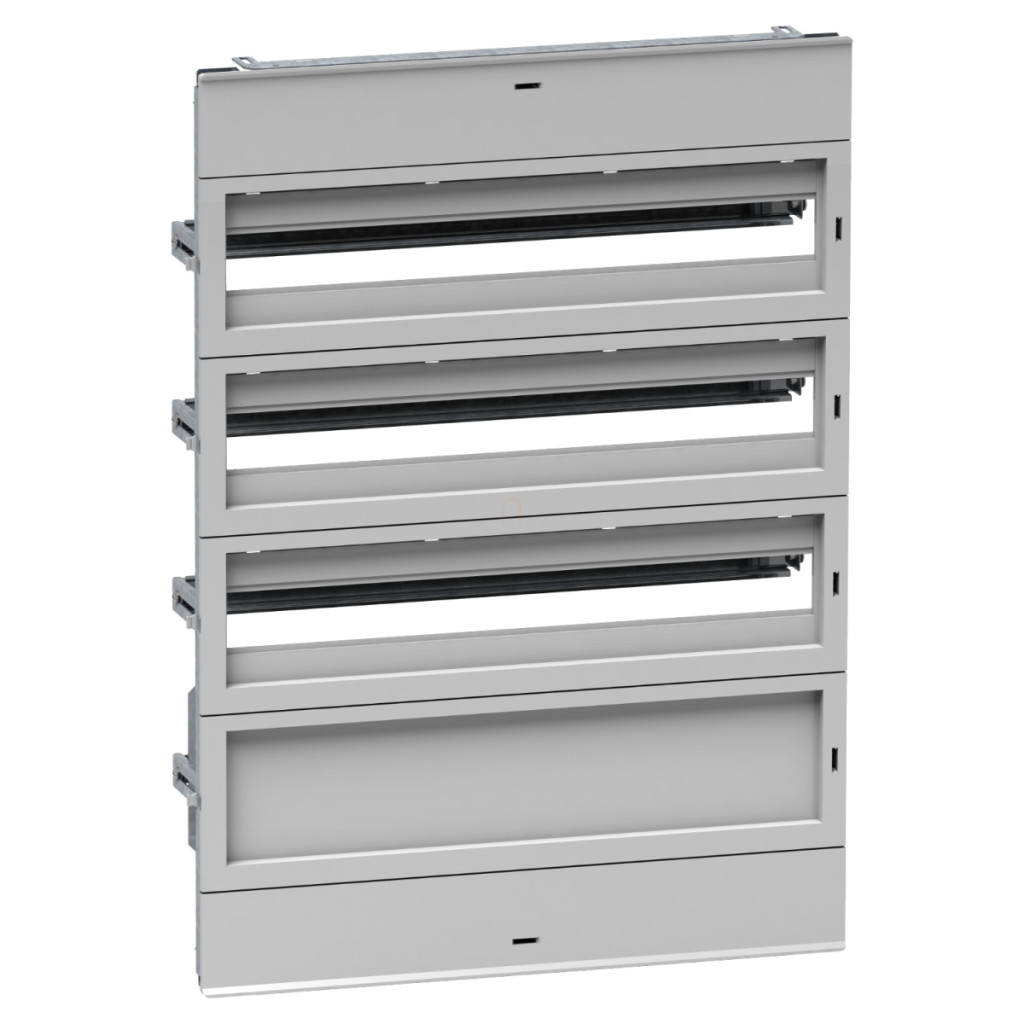

Șasiul modular de distribuție Schneider Electric NSYDLA84G este un sistem profesional de distribuție format din 84 de module, oferind soluția perfectă pentru diverse aplicații de instalare electrică și distribuție modulară. Acest model, care face parte din familia de produse PanelSeT, este conceput special pentru carcasele NSYPLM86, NSYS3D86, NSYCRN86 și NSYS3X86, asigurând compatibilitate perfectă cu aceste sisteme. NSYDLA84G este un accesoriu versatil, ideal pentru aplicații de distribuție modulară și potrivit și pentru utilizări multifuncționale. Scopul principal al produsului este de a asigura depozitarea ordonată și sigură a modulelor electrice în dulapurile menționate mai sus. Setul complet include o structură de șasiu, două plăci de acoperire, o bară colectoare zero/împământare cu o capacitate de 2 x 16 mm² și 5 x 6 mm², trei panouri frontale cu șine DIN de 35 mm și un panou frontal neted cu o placă de montare. Împreună, aceste componente asigură o instalare ușoară și o funcționalitate maximă. Specificațiile tehnice ale NSYDLA84G sunt impresionante: panoul frontal este fabricat din material izolant auto-stingător, în timp ce structura șasiului și șinele sunt fabricate din oțel robust. Panoul frontal are o culoare gri elegantă (RAL 7035), care se armonizează cu majoritatea mediilor industriale. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, oferind o flexibilitate excepțională pentru amplasarea diferitelor module. Produsul are patru rânduri orizontale și poate acomoda un total de 84 de module de 18 mm, ceea ce reprezintă o capacitate semnificativă chiar și pentru aplicații industriale mai exigente. Șasiul are o înălțime de 780 mm și o lățime de 560 mm, ceea ce îl face să aibă dimensiunea optimă pentru instalarea în dulapuri compatibile. Metoda de montare este simplă și eficientă: se realizează cu ajutorul elementelor de fixare de pe panoul frontal, la punctele de sprijin, asigurând o fixare stabilă și sigură. Produsul Schneider Electric NSYDLA84G este recomandat în principal pentru utilizarea în medii industriale de către profesioniști în domeniul electric, unde este necesar un sistem de distribuție modular și fiabil. Produsul poate fi deosebit de util în proiectarea sistemelor de automatizare, a panourilor de control și a sistemelor de distribuție a energiei electrice, unde materialele de înaltă calitate și manopera precisă sunt esențiale. NSYDLA84G nu este recomandat pentru locații exterioare expuse la condiții meteorologice directe sau în medii în care ar fi necesar un nivel special de protecție IP (nespecificat în documentație).
Schneider Electric Spacial CRN - NSYDLA84G - Date tehnice kit de montare Dinimel DLA
Prezentare generală a produsului
Tip: Șasiu de distribuție modular NSYDLA84G
Familia de produse: PanelSeT
Categorie: Accesorii de instalare
Aplicație: Distribuție modulară, utilizare multifuncțională
Denumire scurtă a produsului: DLA
Compatibilitate
Familii de produse compatibile: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Dulapuri compatibile: NSYPLM86, NSYS3D86, NSYCRN86, NSYS3X86
Poziție de montare: În partea frontală a dulapului
Parametri tehnici
Conținutul kitului: 1 structură de șasiu, 2 plăci de acoperire, 1 bară colectoare neutră/de împământare 2 x 16 mm² 5 x 6 mm², 3 panouri frontale cu șină DIN de 35 mm, 1 panou frontal neted cu placă de montare
Material: Panou frontal: material izolant auto-stingător, Structură șasiu și șine: oțel
Culoare: Panou frontal: gri (RAL 7035) Metodă de montare: Cu elemente de montare - pe panoul frontal, în locul suporturilor Reglabilitate: Reglare înălțime 40-85 mm pe șina DIN Număr de rânduri orizontale: 4 Număr total de module de 18 mm: 84 Tip panou frontal: Panouri netede și decupate Număr decupaje: 3 decupaje Dimensiuni Înălțime: 780 mm Lățime: 560 mm
