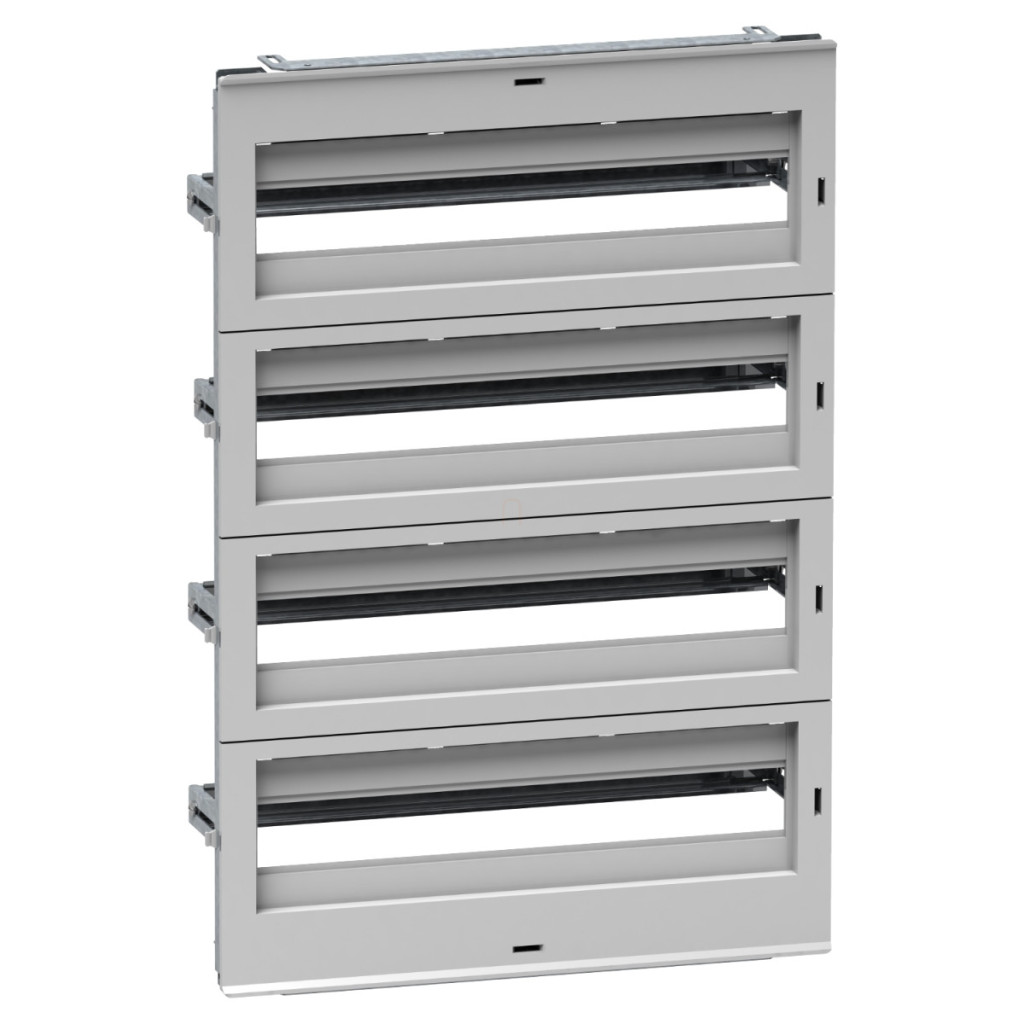

Modelul Schneider Electric NSYDLA88G este un cadru versatil pentru dulapuri de distribuție cu 88 de module, conceput special pentru seriile de dulapuri NSYPLM75, NSYS3D75, NSYCRN75 și NSYS3X75. Face parte din familia de produse PanelSeT, care este un accesoriu de montare optimizat pentru aplicații de distribuție modulare. Modelul NSYDLA88G este un kit complet care include toate componentele necesare pentru configurarea unui sistem de distribuție profesional. Componentele principale ale kitului de cadru sunt: 1 structură de cadru de bază, 4 panouri frontale cu șine DIN de 35 mm, 2 plăci de acoperire și 1 bară colectoare de împământare/neutru cu opțiuni de conectare de 2x16 mm² și 5x6 mm². Designul barei colectoare permite o împământare adecvată și un potențial neutru pentru a asigura funcționarea în siguranță a sistemului electric. Panourile frontale sunt fabricate din material izolant auto-stingător, în timp ce structura cadrului și șinele sunt fabricate din oțel. Panoul frontal este de culoare gri (RAL 7035), care se potrivește bine în mediile industriale și îndeplinește cerințele profesionale. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, asigurând opțiuni flexibile de instalare pentru dispozitive de diferite dimensiuni. Instalarea este simplă: se realizează cu elemente de fixare pe panoul frontal, în locul elementelor de susținere. Parametrii tehnici ai NSYDLA88G sunt remarcabili: poate fi aranjat în 4 rânduri orizontale și poate acomoda un total de 86 de module de 18 mm. Panoul frontal este neted și decupat, cu un total de 4 decupaje. Dimensiunile cadrului sunt de 680 mm înălțime și 460 mm lățime, ceea ce reprezintă un compromis ideal între numărul de module care pot fi instalate și spațiul necesar. Această opțiune de configurare este deosebit de avantajoasă în aplicații în care trebuie gestionate mai multe circuite într-un singur loc, cum ar fi sistemele de control industrial, automatizarea clădirilor sau sistemele de distribuție a energiei electrice. Șasiul de distribuție modular Schneider Electric NSYDLA88G este alegerea perfectă pentru electricieni, integratori de sisteme și profesioniști în întreținerea industrială care doresc să creeze un sistem de distribuție standardizat, fiabil și profesional. Produsul este compatibil cu seriile de carcase PanelSeT S3D, PanelSeT CRN și PanelSeT PLM, ceea ce permite integrarea flexibilă în infrastructura existentă.
Schneider Electric Spacial CRN - NSYDLA88G - Date tehnice kit de montare Dinimel DLA
Caracteristici principale
Familia de produse: PanelSeT
Categorie accesorii: Accesorii de montare
Aplicație: Aplicație de distribuție modulară multifuncțională
Tip produs sau componentă: Cadru
Denumire scurtă a dispozitivului: DLA
Locație de montare: Pe panoul frontal al dulapului
Compatibilitate
Compatibilitate familie de produse: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Compoziție
Compoziția dispozitivului:
- 1 structură cadru
- 4 panouri frontale cu șină DIN de 35 mm
- 2 plăci de acoperire
- 1 bară colectoare neutră/de împământare 2 x 16 mm² 5 x 6 mm²
Cantitate per set: 1 set
Materiale și culori
Material:
- Panou frontal: material izolant auto-stingător
- Structură cadru și șine: oțel
Culoare: Panou frontal: gri (RAL 7035)
Fixare și reglare
Metodă de fixare: Cu element de fixare - pe panoul frontal, în locul elementelor de susținere
Reglabilitate: Înălțimea șinei DIN între 40 și 85 mm
Configurație modulară
Număr de rânduri orizontale: 4
Număr total de module de 18 mm: 86
Tip panou frontal: Panouri netede și decupate
Număr decupaje: 4 decupaje
Dimensiuni
Înălțime: 680 mm
Lățime: 460 mm
