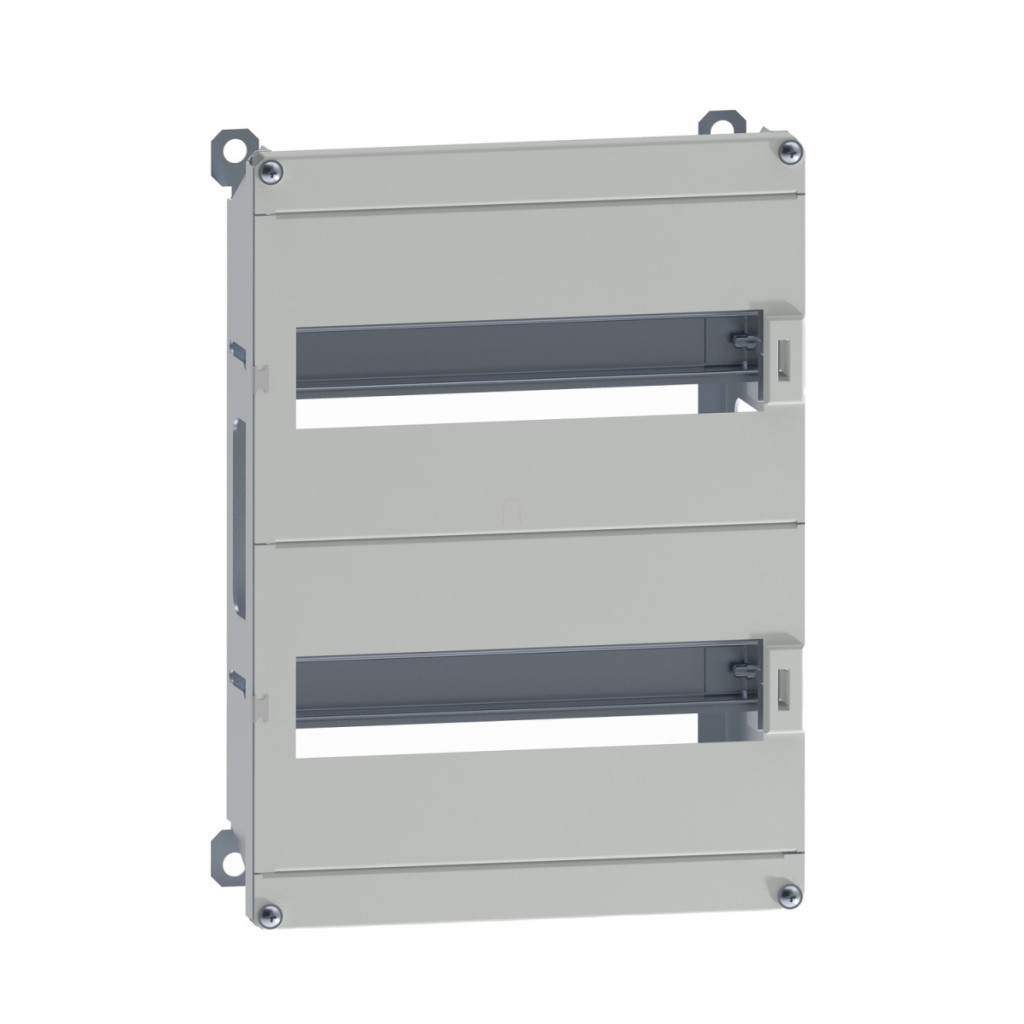

Șasiul modular Schneider Electric NSYDLM24 este o soluție versatilă concepută special pentru dulapurile de distribuție PanelSeT WM. Acest cadru de montare cu 24 de module, H400xW300mm, este alegerea ideală dacă doriți să aranjați componentele electrice într-un mod structurat, ordonat și sigur în dulapurile din seria PanelSeT. Cadrul DLM este conceput pentru aplicații de distribuție modulare din familia de produse PanelSeT și este compatibil cu dulapurile PanelSeT S3D și PanelSeT CRN. Șasiul este fabricat din oțel și are un panou frontal gri (RAL 7035) cu un strat de acoperire din pulbere de poliester pentru durabilitate. Structura este dispusă în două rânduri orizontale și poate găzdui un total de 24 de module de 18 mm, ceea ce o face o alegere excelentă pentru sisteme de distribuție mai mici sau pentru crearea de panouri de control suplimentare. Șasiul Schneider Electric NSYDLM24 este livrat ca set complet, incluzând 1 cadru de bază, 2 plăci de acoperire, 1 bandă de conectare neutră/la pământ (cu o capacitate de 2 x 16 mm² + 5 x 6 mm²) și 2 panouri frontale cu șine DIN de 35 mm. Cadrul de montare este conectat la partea frontală și posterioară a carcasei cu elemente de fixare speciale, permițând poziționarea precisă a elementelor de susținere. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, permițând adaptarea flexibilă la dispozitive de diferite dimensiuni. Cele două panouri frontale cu decupaje permit instalarea ușoară a dispozitivelor modulare și lucrările de întreținere ulterioare. Dimensiunile exacte ale șasiului sunt: 353 mm înălțime, 255 mm lățime și 101,5 mm adâncime, oferind un spațiu intern optim pentru amplasarea componentelor. Metoda de montare este flexibilă și reglabilă, permițând o potrivire perfectă cu diferitele tipuri de carcase PanelSeT. Designul modular al NSYDLM24 permite structurarea transparentă și conformă cu standardele a sistemelor electrice, ceea ce facilitează foarte mult atât instalarea, cât și modificările sau extinderile ulterioare. Fabricat în conformitate cu standardele de calitate Schneider Electric, produsul asigură o funcționare fiabilă pe termen lung atât în medii industriale, cât și comerciale.
Date tehnice NSYDLM24
Caracteristici principale
NSYDLM24 este un șasiu modular conceput special pentru dulapurile de distribuție PanelSeT WM, cu o capacitate de 24 de module și dimensiuni de H400xL300mm.
Tipul produsului: Șasiu
Categoria produsului: Accesoriu de montare
Domeniu de aplicare: Aplicație de distribuție modulară, utilizare multifuncțională
Denumire scurtă a produsului: DLM
Locație de montare: În partea din față a dulapului, pe o șină cu trepte
Compatibilitate și asamblare
Familii de produse compatibile: PanelSeT S3D, PanelSeT CRN
Conținutul kitului: 1 structură șasiu, 2 plăci de acoperire, 1 bandă de conectare neutru/pământ (2 x 16 mm² 5 x 6 mm²), 2 panouri frontale cu șină DIN de 35 mm
Cantitate per kit: 1 buc.
Date tehnice
Material: Oțel
Culoare: Panou frontal: gri (RAL 7035)
Tratament de suprafață: Pulbere poliesterică
Metodă de fixare: Cu elemente de fixare - față și spate, cu suporturi
Reglabilitate: Înălțime între 40-85 mm pe șine DIN
Număr de rânduri orizontale: 2
Număr total de module de 18 mm: 24 Tip panou frontal: Panouri frontale netede și decupate Număr decupaje: 2 decupaje Dimensiuni Înălțime: 353 mm Lățime: 255 mm Adâncime: 101,5 mm
