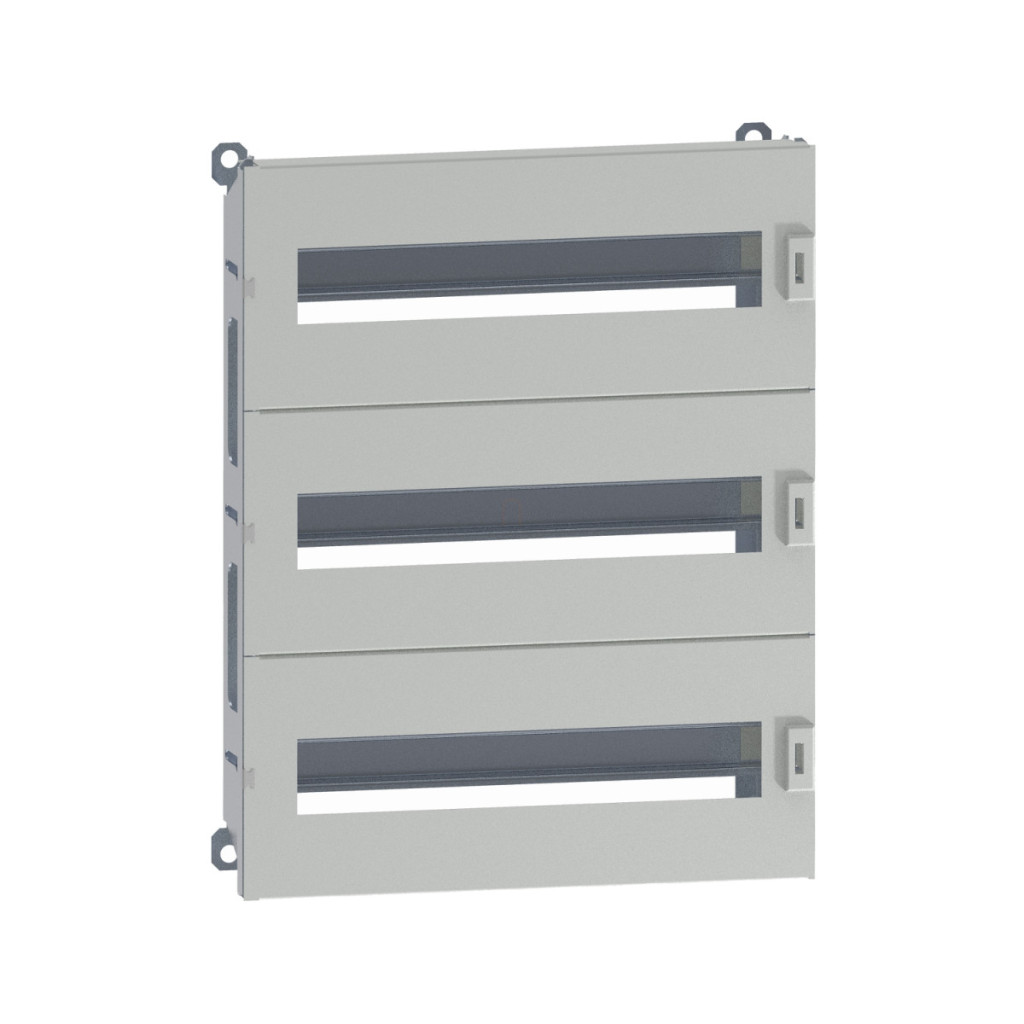

Schneider Electric NSYDLM48 este un kit de montare modular de tip DLM de calitate profesională, conceput special pentru dulapurile de comutație din seria PanelSeT WM cu dimensiunile H500xL400mm. Acest design cu 48 de module este ideal pentru echipamente de distribuție și panouri de control multifuncționale, unde fiabilitatea și dispunerea practică sunt importante. Produsul NSYDLM48 are o serie de caracteristici avantajoase care facilitează lucrările de instalare electrică. Cadrul din oțel oferă o bază robustă, în timp ce panourile frontale gri (RAL 7035) și acoperirea cu pulbere de poliester îi conferă un aspect profesional. Kitul include o structură completă a cadrului, 2 plăci de acoperire, 1 șină neutră/de împământare (cu opțiuni de conectare 2 x 16 mm² și 5 x 6 mm²) și 3 panouri frontale cu șine DIN de 35 mm. Această configurație permite amplasarea unui total de 48 de dispozitive modulare de 18 mm (întrerupătoare miniaturale, dispozitive de protecție împotriva supratensiunii, alte dispozitive modulare) în 3 rânduri orizontale. NSYDLM48 are un design bine gândit în ceea ce privește instalabilitatea. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, ceea ce oferă un grad ridicat de flexibilitate pentru instalarea componentelor de diferite dimensiuni. Fixarea este simplă – se realizează cu elemente de fixare în partea din față și din spate a dulapului, cu ajutorul unor suporturi. Sistemul poate fi utilizat și cu panouri frontale plate și decupate, cu 3 decupaje pe panourile frontale. Produsul este compatibil și cu familiile de produse PanelSeT S3D și PanelSeT CRN, ceea ce oferă o versatilitate suplimentară. Dimensiunile exacte ale NSYDLM48 sunt: 453 mm înălțime, 355 mm lățime și 101,5 mm adâncime, ceea ce permite utilizarea eficientă a spațiului din interiorul dulapului de comutație, oferind în același timp spațiu suficient pentru cablare și disiparea căldurii.
Schneider Electric Spacial CRN - NSYDLM48 -Kit de montare Dinimel pentru carcasă CRN date tehnice
Date de bază
Tipul produsului: Kit de montare modular de tip DLM pentru carcase PanelSeT WM
Familia de produse: PanelSeT
Număr articol: NSYDLM48
Categorie: Accesorii de montare
Aplicație: Aplicație de distribuție modulară multifuncțională
Caracteristici tehnice
Compatibilitate: PanelSeT S3D, PanelSeT CRN
Număr de module: 48 (18 mm)
Număr de rânduri orizontale: 3
Material: Oțel
Culoare: Panou frontal: gri (RAL 7035)
Tratament de suprafață: Acoperire cu pulbere de poliester
Parametri fizici
Înălțime: 453 mm
Lățime: 355 mm
Adâncime: 101,5 mm
Caracteristici de instalare
Metoda de instalare: Cu elemente de fixare - suporturi frontale și posterioare
Locație de instalare: Treaptă glisantă, partea frontală a dulapului
Reglabilitate: 40-85 mm înălțime pentru șine DIN
Tip panou frontal: Panouri frontale plate și decupate
Număr decupaje: 3 decupaje
Conținutul setului
1 structură cadru
2 plăci de acoperire
1 șină neutră/de împământare 2 x 16 mm² 5 x 6 mm²
3 panouri frontale cu șină DIN de 35 mm
