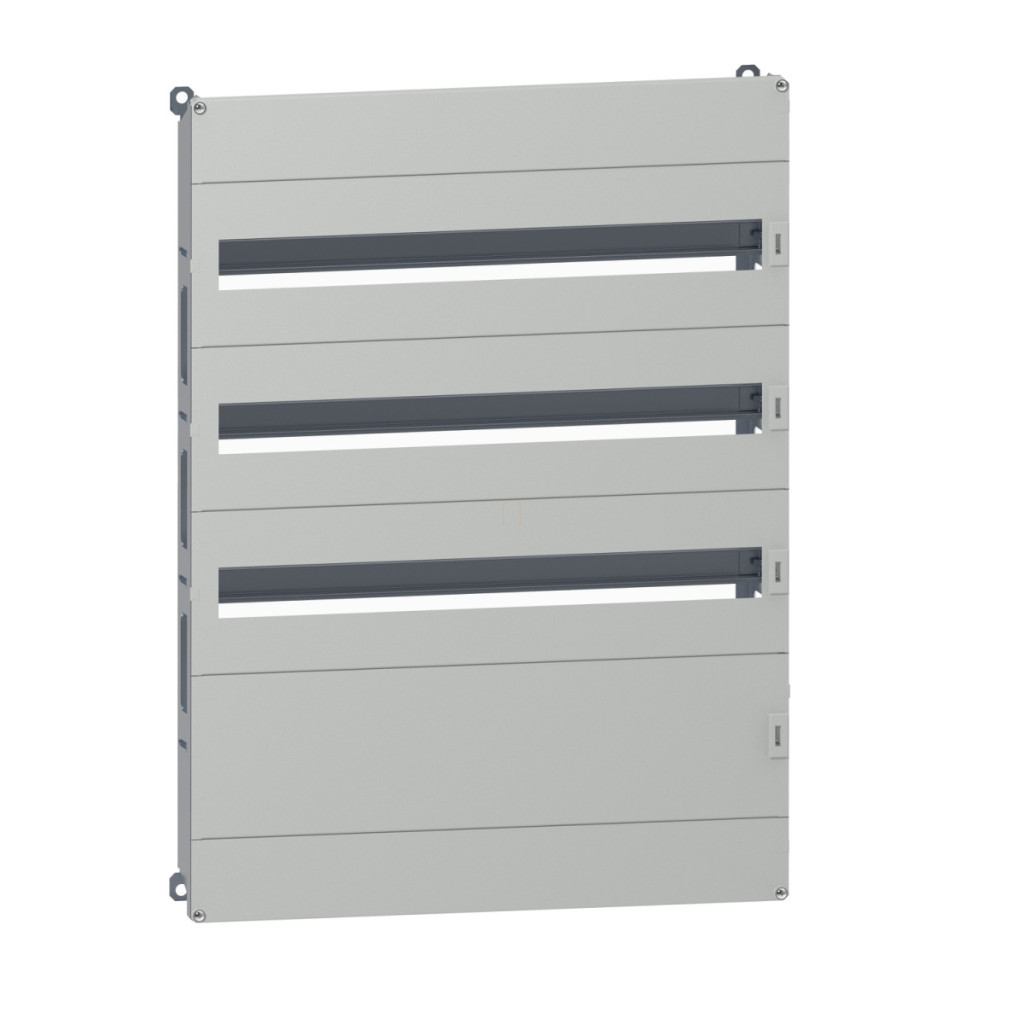

Cadrul modular DLM Schneider Electric NSYDLM84 este o soluție profesională pentru dulapurile PanelSeT WM 800x600 mm, special conceput pentru aplicații de distribuție modulară. Acest accesoriu versatil poate acomoda module de 84 x 18 mm, fiind alegerea ideală pentru sisteme electrice complexe. Produsul NSYDLM84 este un kit complet de montare care include 1 structură de cadru, 2 plăci de acoperire, 1 bandă de conectare neutră/la pământ (cu o capacitate de 2 x 16 mm² și 5 x 6 mm²), 3 panouri frontale cu șine DIN de 35 mm și 1 panou frontal solid cu placă de montare. Cadrul este fabricat din oțel, panourile frontale sunt de culoare gri (RAL 7035) cu un strat de acoperire din pulbere de poliester. Kitul oferă 3 rânduri orizontale, care pot acomoda un total de 84 de module, ceea ce oferă o flexibilitate excepțională pentru dispunerea diverselor circuite și dispozitive de protecție. Instalarea este ușoară cu ajutorul elementelor de fixare care servesc drept suporturi atât pe panoul frontal, cât și pe cel posterior. Înălțimea șinelor DIN este reglabilă de la 40 la 85 mm, permițând montarea precisă a dispozitivelor de diferite dimensiuni. Șasiul modular este, de asemenea, compatibil cu sistemele PanelSeT S3D și PanelSeT CRN, sporind și mai mult utilitatea acestuia. Dimensiunile cadrului sunt adaptate cu precizie la spațiul interior al dulapului: 753 mm înălțime, 555 mm lățime și 101,5 mm adâncime, asigurând o utilizare optimă a spațiului. Cadrul modular DLM Schneider Electric NSYDLM84 este fabricat din materiale de înaltă calitate și se bazează pe vasta experiență a producătorului în domeniul sistemelor de distribuție electrică. Produsul este alegerea perfectă pentru profesioniștii care caută o soluție fiabilă, bine structurată și ușor de instalat pentru aplicații de distribuție modulare. Dispunerea panourilor frontale și a decupajelor permite o gestionare transparentă și ordonată a cablurilor și amplasarea profesională a dispozitivelor modulare în interiorul dulapului.
Schneider Electric Spacial CRN - NSYDLM84 - Kit de montare Dinimel pentru carcasă CRN - date tehnice
Caracteristici principale
Tipul produsului: Cadru modular de tip DLM pentru carcasă PanelSeT WM, 84 module, H800xW600mm
Număr articol: NSYDLM84
Familia de produse: PanelSeT
Categorie: Accesorii de montare
Aplicație: Aplicație de distribuție modulară, utilizare multifuncțională
Caracteristici tehnice
Denumire scurtă a dispozitivului: DLM
Locație de instalare: Partea frontală a dulapului, șină în trepte
Compatibilitate: PanelSeT S3D, PanelSeT CRN
Componente: 1 cadru, 2 plăci de acoperire, 1 bară colectoare neutră/de împământare 2 x 16 mm² 5 x 6 mm², 3 panouri frontale cu șină DIN de 35 mm, 1 panou frontal simplu cu placă de montare
Material: Oțel
Culoare: Panou frontal: gri (RAL 7035)
Tratament de suprafață: Acoperire cu pulbere de poliester
Metodă de montare: Cu elemente de montare - suporturi frontale și posterioare
Opțiuni de reglare: Reglare înălțime între 40 și 85 mm pentru șine DIN
Dimensiuni și capacitate
Număr de rânduri orizontale: 3
Număr total de module de 18 mm: 84
Tip panou frontal: Panouri netede și decupate
Număr de decupaje: 3 decupaje
Înălțime: 753 mm
Lățime: 555 mm
Adâncime: 101,5 mm
