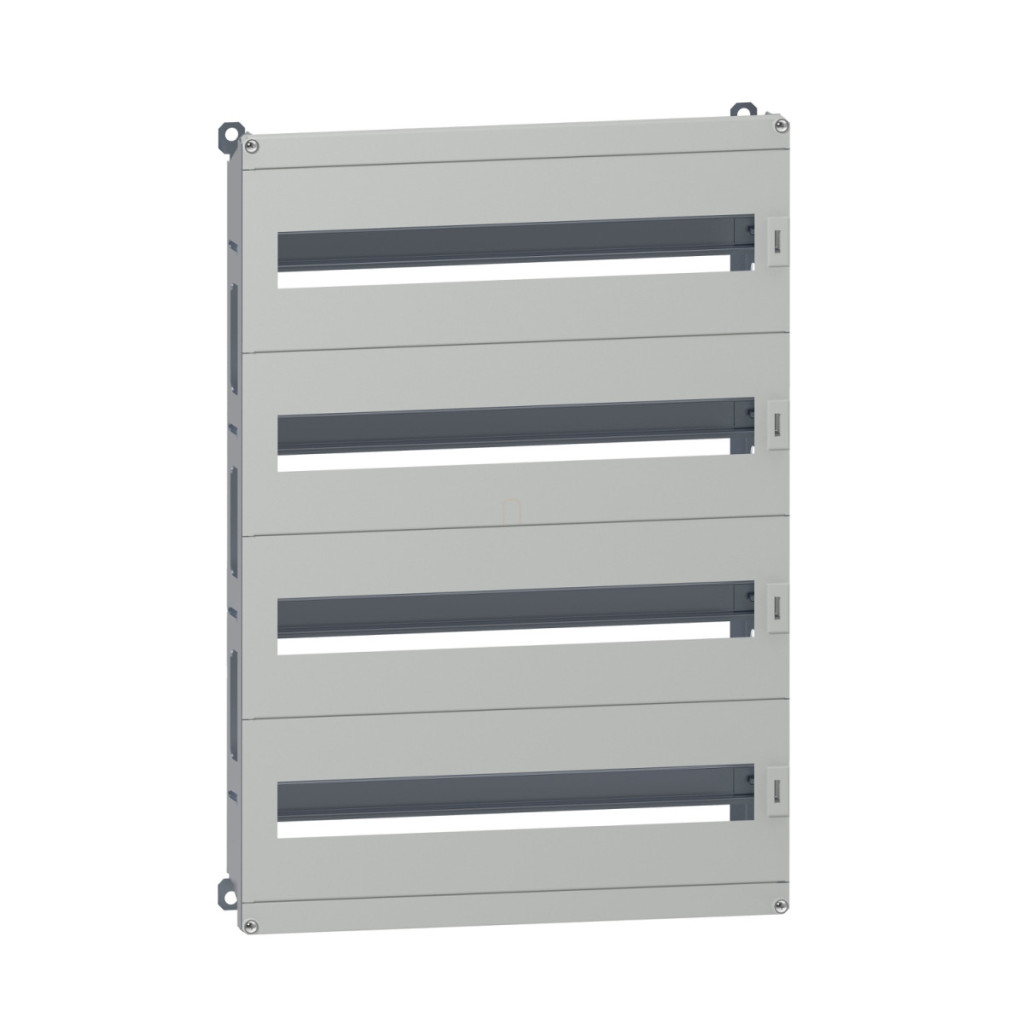

Șasiul modular DLM Schneider Electric NSYDLM88 este o soluție profesională pentru sisteme electrice, concepută special pentru carcasele PanelSeT WM. Acest cadru de montare cu 88 de module este alegerea ideală pentru aplicații multifuncționale și sisteme de distribuție modulare, unde sunt importante dispunerea bine gândită și accesibilitatea ușoară. Designul șasiului DLM NSYDLM88 este extrem de practic și bine gândit. Structura are o înălțime de 653 mm, o lățime de 455 mm și o adâncime de 101,5 mm, ceea ce o face perfectă pentru dulapurile PanelSeT cu dimensiunile H700 x L500 mm. Kitul este format dintr-un cadru solid din oțel, patru panouri frontale cu șine DIN de 35 mm, două plăci de acoperire și o bandă de conectare neutră/împământare de 2 x 16 mm² + 5 x 6 mm². Ansamblul este compatibil cu familiile de produse PanelSeT S3D și PanelSeT CRN, astfel încât poate fi integrat cu ușurință în sistemele existente. Panourile frontale sunt de culoare gri (RAL 7035) și tratate cu un strat de acoperire din pulbere de poliester, care asigură durabilitate și un aspect profesional. Șasiul DLM este extrem de flexibil de instalat datorită opțiunilor sale versatile de montare. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, permițând montarea pe acestea a componentelor de diferite dimensiuni. Structura este formată din elemente prefabricate care sunt conectate la elementele de susținere din față și din spate cu elemente de fixare. Sistemul poate acomoda un total de 88 de module de 18 mm, care pot fi aranjate în 4 rânduri orizontale. Această capacitate îl face ideal pentru sisteme electrice industriale și comerciale de dimensiuni medii. Panourile frontale sunt simple și decupate, cu un total de 4 decupaje, permițând aranjarea precisă a diferitelor dimensiuni de module. Sistemul dispune de o soluție de glisare în trepte, care facilitează instalarea și modificările ulterioare.
Schneider Electric Spacial CRN - NSYDLM88 - Kit de montare Dinimel pentru carcasă CRN date tehnice
Caracteristici principale
Familia de produse: PanelSeT
Categorie: Accesorii de montare
Aplicație: Sisteme de distribuție modulare multifuncționale
Tip de produs: Cadru de montare (șasiu)
Abreviere: DLM
Poziție de montare: În partea din față a dulapului, design glisant în trepte
Compatibilitate: Familiile de produse PanelSeT S3D și PanelSeT CRN
Compoziție
Setul include:
- 1 cadru de montare
- 4 panouri frontale cu șină DIN de 35 mm
- 2 plăci de acoperire
- 1 bandă de conectare zero/pământ (2 x 16 mm² + 5 x 6 mm²)
Specificații tehnice
Material: Oțel
Culoare: Panou frontal: gri (RAL 7035)
Tratament de suprafață: Acoperire cu pulbere de poliester
Metodă de fixare: Cu elemente de fixare - utilizând elemente de susținere în față și în spate
Opțiuni de reglare: Înălțimea șinei DIN reglabilă între 40 și 85 mm
Număr de rânduri orizontale: 4
Număr total de module de 18 mm: 88
Tip panou frontal: Panouri netede și decupate
Număr decupaje: 4 buc.
Dimensiuni
Înălțime: 653 mm
Lățime: 455 mm
Adâncime: 101,5 mm
Cod produs: NSYDLM88
